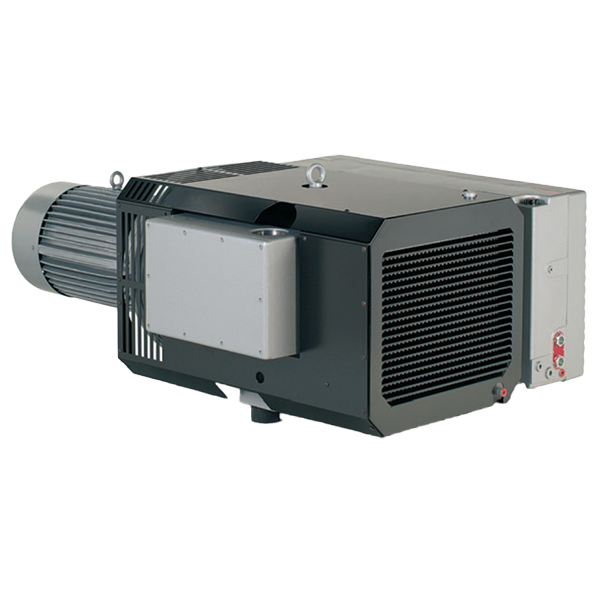

Пластинчато-роторный насос Elmo Rietschle V-VC 500
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (36)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 637 | blms_full |
| Производительность, м³/ч | 550 | blms_full |
| Мощность, кВт | 11,0 | blms_full |
| Частота вращения, об/мин | 950 | blms_full |
| Напряжение питания (3~) | 400-690 В | blms_full |
| Ёмкость масляной системы, л | 17,5 | blms_full |
| Предельное парциальное давление, мбар (абс.) | 0,1 | blms_full |
| Предельное остаточное давление (с газовым балластом), мбар (абс.) | 0,5 | blms_full |
| Уровень шума, дБ | 77 | blms_full |
| V-VC 400 | V-VC 500 | V-VC 700 | V-VC 900 | V-VC 1100 | V-VC 1300 | |
| модель | V-VC | pdf_vision |
| ряд моделей | V-VC 400 | V-VC 500 | V-VC 700 | V-VC 900 | V-VC 1100 | V-VC 1300 | pdf_vision |
| номинальная производительность V-VC 400 50 Гц | 400 м³/ч | pdf_vision |
| номинальная производительность V-VC 500 50 Гц | 550 м³/ч | pdf_vision |
| номинальная производительность V-VC 700 50 Гц | 700 м³/ч | pdf_vision |
| номинальная производительность V-VC 900 50 Гц | 830 м³/ч | pdf_vision |
| номинальная производительность V-VC 1100 50 Гц | 1100 м³/ч | pdf_vision |
| номинальная производительность V-VC 1300 50 Гц | 1280 м³/ч | pdf_vision |
| номинальная производительность V-VC 400 60 Гц | 480 м³/ч | pdf_vision |
| номинальная производительность V-VC 500 60 Гц | 660 м³/ч | pdf_vision |
| номинальная производительность V-VC 700 60 Гц | 840 м³/ч | pdf_vision |
| номинальная производительность V-VC 900 60 Гц | 995 м³/ч | pdf_vision |
| номинальная производительность V-VC 1100 60 Гц | 1320 м³/ч | pdf_vision |
| номинальная производительность V-VC 1300 60 Гц | 1535 м³/ч | pdf_vision |
| предельное давление (без газобалласта) | 0,1 мбар (абс.) | pdf_vision |
| предельное давление (с газобалластом) 400–900 | 0,5 мбар (абс.) | pdf_vision |
| предельное давление (с газобалластом) 1100–1300 | 1,0 мбар (абс.) | pdf_vision |
| присоединение | 400 / 690 V ± 10 % | pdf_vision |
| мощность 50 Гц | 9,0 | 11,0 | 15,0 | 18,5 | 22,0 | 22,0 кВт | pdf_vision |
| мощность 60 Гц | 11,0 | 13,0 | 18,0 | 22,0 | 26,0 | 26,0 кВт | pdf_vision |
| потребляемый ток 50 Гц | 18,0/10,4 | 22,0/12,7 | 29,5/14,0 | 34,5/14,0 | 54/31 | 54/31 A | pdf_vision |
| частота вращения 50/60 Гц | 950 / 1140 мин⁻¹ | pdf_vision |
| уровень шума 50 Гц (ISO 2151) | 73 | 75 | 78 | 79 | 81/83 | 82/83 дБ(А) | pdf_vision |
| уровень шума 60 Гц (ISO 2151) | 75 | 77 | 80 | 81 | 83/85 | 84/85 дБ(А) | pdf_vision |
| вес 50 Гц | 489 | 637 | 702 | 737 | 1130 | 1132 кг | pdf_vision |
| объём масла 50/60 Гц | 12 | 17,5 | 17,5 | 20 | 26 | 26 л | pdf_vision |
Графики / чертежи
dimension_drawing
Габаритный чертёж вакуумных насосов с таблицей размеров (мм) и легендой подключений
Документы
Технические параметры:
• Производительность: от 50 до 1 535 м³/ч
• Предельное парциальное давление: 0,1 мбар (абс.)
Преимущества:
• Маслонаполненный вакуумный пластинчато-роторный насос
• фланцевый двигатель
• Подшипники с обеих сторон ротора
• Масляный / воздушный теплообменник является стандартным
• Модели серии 150 и выше оснащены тонким сетчатым фильтром, вакуумным обратным клапаном, газовым балластным клапаном, защитным кожухом и масляным сепаратором в стандартной комплектации.
• Версия IV предназначена для промышленного применения
• Версия XD предназначена для тяжелых условий эксплуатации
