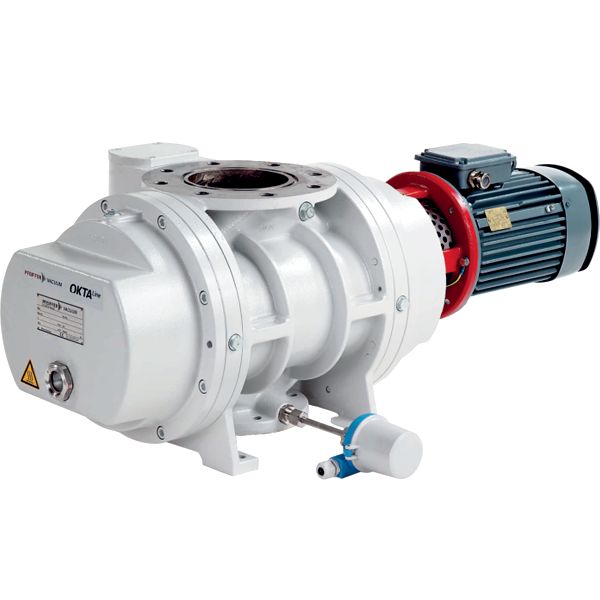

Взрывозащищенный насос Рутса Pfeiffer Vacuum Okta 1000 ATEX
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (75)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 150 PN 16 | blms_full |
| Фланец (выход) | DN 100 PN 16 | blms_full |
| Габариты (ДxШxВ), мм | 1146 x 458 x 402 | blms_full |
| Вес, кг | 290 | blms_full |
| Производительность, м³/ч | 590-1 420 | blms_full |
| Мощность, кВт | 3 | blms_full |
| Частота вращения, об/мин | 3 000 | blms_full |
| Класс защиты | IP55 | blms_full |
| Температура окр. среды, °C | 5 - 40 | blms_full |
| Тип охлаждения | Воздушное | blms_full |
| Уровень герметичности, мбар·л/с | 1·10⁻⁵ | blms_full |
| Напряжение, В | 230-400 | blms_full |
| Уровень шума, дБ | 75 | blms_full |
| Okta 1000 ATEX, Roots pump, 230/400 V, 50 Hz | 265/460 V, | |
| Pumps are hermetically sealed (leak rate < | 1 · 10-6 Pa m3/s) – risk of zone | |
| Ambient temperature 5-40 °C | 41-104 °F | 278-313 K | |
| Mains requirement | voltage 50 Hz 230/400 V | |
| Mains requirement | voltage 60 Hz 265/460 V | |
| Nominal pumping speed 590-1,420 m³/h | 347.27-835.81 cfm | | |
| Nominal pumping speed at 50 Hz 1,180 m³/h | 694.55 cfm | 19,666.67 l/min | |
| Nominal pumping speed at 60 Hz 1,420 m³/h | 835.81 cfm | 23,666.67 l/min | |
| Nominal pumping speed max. 1,420 m³/h | 835.81 cfm | 23,666.67 l/min | |
| Nominal pumping speed min. 590 m³/h | 347.27 cfm | 9,833.33 l/min | |
| Nominal rotation speed at 50 Hz 3,000 rpm | 3,000 min-1 | |
| Nominal rotation speed at 60 Hz 3,600 rpm | 3,600 min-1 | |
| Rotation speed 1,500-3,600 rp | 1,500-3,600 min-1 | |
| Voltage | Range ±5 % | |
| Weight | with motor 290 kg | 639.33 lb | |
| Please contact us | T +49 6441 802-0 | |
| модель | Okta 1000 ATEX, Roots pump | pdf_vision |
| напряжение_частота | 230/400 V, 50 Hz | 265/460 V, 60 Hz | pdf_vision |
| взрывозащита | Ex II 2/2G Ex h IIB T3 Gc X +5 °C Ta -40 °C | pdf_vision |
| производительность | 590 to 1420 m³/h | pdf_vision |
| перепускной_клапан | PTFE overflow-valve (ps = 30 hPa) | pdf_vision |
| частотный_преобразователь | опционально с заданным давлением на входе | pdf_vision |
| защита_двигателя | PTC | pdf_vision |
| клеммная_коробка | E II 2G D EEx de IIC T4 (с 1-герметизированным приводом) | pdf_vision |
| скорость_натечения | ≤1 · 10⁻⁴ Pa m³/s | pdf_vision |
| резьба | G 1/2 | pdf_vision |
| стандарт_взрывозащиты | EN 1339 PN level 16 | pdf_vision |
| категория_оборудования | класс II, категория оборудования 3 G (IIA и IIB), температурный класс T3 | pdf_vision |
| директива | 2014/34/EU | pdf_vision |
| форвакуумный_насос | 250 m³/h | pdf_vision |
| соединения | ISO 100 PN10 (впуск), G 1/2 ISO 100 PN 10 (выпуск) | pdf_vision |
| температурный_датчик | PT100 temperature sensor | pdf_vision |
| источник | www.pfeiffer-vacuum.com, Pfeiffer Vacuum, страница 2 | pdf_vision |
| Атмосферное давление | 540 ... |+1104 °F| 276.313 °K | pdf_vision |
| Температура окружающей среды | +5 °C ... +40 °C | pdf_vision |
| Метод охлаждения | воздушное | pdf_vision |
| Макс. допустимое перепадное давление | 30 hPa | pdf_vision |
| Габариты (Д х Ш х В) | 1,146 x 456 x 402 mm | 45.12 x 18.03 x 15.83 inch | pdf_vision |
| Уровень звукового давления (EN ISO 2151) | 75 dB(A) | pdf_vision |
| Класс герметичности (EN ISO 2151) | 72 dB(A) | pdf_vision |
| Фланец (вход) | DN 150 PN 16 | pdf_vision |
| Фланец (выход) | DN 100 PN 16 | pdf_vision |
| Скорость натекания | 1 × 10⁻⁶ Pa m³/s | 7.5 × 10⁻⁵ Torr l/s | 1 × 10⁻⁵ mbar l/s | pdf_vision |
| Требования к электропитанию 50 Гц | 230/400 V | pdf_vision |
| Требования к электропитанию 60 Гц | 285/460 V | pdf_vision |
| Защита двигателя | 3TF | pdf_vision |
| Номинальная скорость откачки | 590-1,420 m³/h | 347.27-835.81 cfm | 9,833.33-23,666.67 l/min | pdf_vision |
| Номинальная скорость откачки при 50 Гц | 1,180 m³/h | 694.55 cfm | 19,666.67 l/min | pdf_vision |
| Номинальная скорость откачки при 60 Гц | 1,420 m³/h | 835.81 cfm | 23,666.67 l/min | pdf_vision |
| Номинальная скорость откачки (50 Гц, синхр.) | 1,420 m³/h | 835.81 cfm | 23,666.67 l/min | pdf_vision |
| Номинальная скорость откачки (60 Гц, синхр.) | 1,580 m³/h | 930.14 cfm | 26,333.33 l/min | pdf_vision |
| Номинальная частота вращения при 50 Гц | 3,000 rpm | 3,000 мин⁻¹ | pdf_vision |
| Номинальная частота вращения при 60 Гц | 3,600 rpm | 3,600 мин⁻¹ | pdf_vision |
| Рабочая жидкость | P3 | pdf_vision |
| Объем заправки рабочей жидкости | 2.9 l | pdf_vision |
| Категория защиты | IP55 | pdf_vision |
| Номинальная мощность при 50 Гц | 3 kW | pdf_vision |
| Номинальная мощность при 60 Гц | 3.4 kW | pdf_vision |
| Частота вращения | 1,500-3,600 rpm | 1,500-3,600 мин⁻¹ | pdf_vision |
| Диапазон напряжений | ±5 % | pdf_vision |
| Вес с двигателем | 290 kg | 639.33 lb | pdf_vision |
| Номер для заказа | Okta 1000 ATEX — PP W43 350 | pdf_vision |
Документы
• Скоростью откачки от 590 до 1 420 м3/ч
• Скоростью утечки < 1 · 10-6 Па м3/с
• Герметичный
• С магнитной муфтой
• Устойчивость к скачкам давления до 1600 кПа
• 3-фазный двигатель II 2G Ex de IIC T4
• Отсутствие тепловой перегрузки благодаря встроенному датчику температуры
• Взрывозащищенный ATEX (директива 2014/34 / EU)
Фланец (вход)
DN 150 PN 16
Фланец (выход)
DN 100 PN 16
Габариты (ДxШxВ), мм
1146 x 458 x 402
