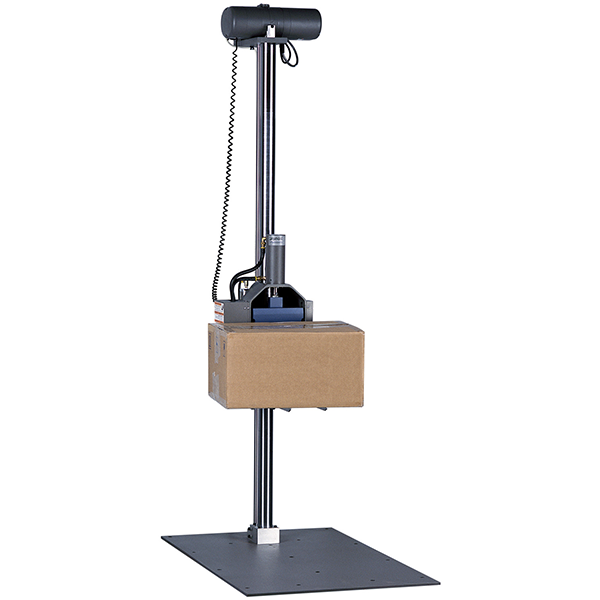

Стенд для испытаний на падение Lansmont PDT 80
Бренд: Lansmont PDF интересно: producer не найден фото с blms.ru
Характеристики (20)
| Параметр | Значение | Источник |
|---|---|---|
| Standard voltages | 110 VAC - 1 phase - 60 Hz. (10 amps) 220 VAC - 1 phase - 50 Hz. (5 amps) | |
| Optional voltages | 100 VAC - 1 phase - 50 Hz. (10 amps) 200 VAC - 1 phase - 50 Hz. (5 amps) | |
| Pressure | 40 - 60 psi (2.8 - 4.1 bar) | |
| Flow Rate | 0.5 scfm | |
| Height | 106 in. (269 cm) | |
| Baseplate width | 36 in. (91 cm) | |
| Baseplate length | 55.5 in. (141 cm) | |
| Height | 29 in. (74 cm) | |
| Width | 39 in. (99 cm) | |
| Length | 108 in. (274 cm) | |
| Shipping Weights | Gross Weight 850 lbs. (386 kg) | |
| Максимальный вес упаковки (стандартная плита) | 177 lbs (80,0 kg) | pdf_vision |
| Максимальный вес упаковки (расширенная плита) | 150 lbs (68,0 kg) | pdf_vision |
| Максимальный размер упаковки (стандартная плита) | 24,0 in (61,0 cm) спереди назад | pdf_vision |
| Максимальный размер упаковки (расширенная плита) | 36,0 in (91,5 cm) спереди назад | pdf_vision |
| Диапазон высоты сброса (стандартное основание) | 12,0 - 72,0 in (30,5 - 183 cm) | pdf_vision |
| Диапазон высоты сброса (щелевое основание) | 1,0 - 72,0 in (2,5 - 183 cm) | pdf_vision |
| Диапазон высоты сброса (расширенная плита) | 18,0 - 72,0 in (45,7 - 183 cm) | pdf_vision |
| Точность плоскостности | +/- 2 degrees | pdf_vision |
| Примечание | Расширенная высота сброса доступна | pdf_vision |
Документы
Lansmont PDT 80 — самая популярная модель прецизионных стендов Lansmont для испытаний на падение. Стенд применяют для предотгрузочных испытаний упаковки: он показывает, как транспортная тара защищает продукт от ударов при перевозке и складской обработке. Также на нём проводят испытания изделий без упаковки, чтобы смоделировать падения при использовании.
Стенд проводит испытания образцов весом до 80 кг. Высота падения на стандартной опорной плите — от 30,5 до 183 см, и в отличие от модели PDT 80M она регулируется плавно, без фиксированного шага. Оператор задаёт нужную высоту с ручного пульта, и электроподъёмник автоматически выводит платформу с образцом в заданную точку. Рулетка и ручная перестановка не нужны, а текущие настройки отображаются на экране пульта.
Точность плоского падения обеспечивает прецизионный кулачковый механизм. После сброса откидная створка сначала опускается быстрее
