Гидростатические подшипники Team Corporation V8-4
Бренд: Team Corporation PDF частично фото с blms.ru
Характеристики (20)
| Параметр | Значение | Источник |
|---|---|---|
| Крутящий момент, Н·м | 1,2 | blms_full |
| Полное смещение, мм | 101,6 | blms_full |
| Боковое смещение, мм | 0 | blms_full |
| Макс. вес для перемещения, кг | 10,4 | blms_full |
| Вязкость жидкости, Нс/м | 525 | blms_full |
| Вертикальная жёсткость, Н/м | 1,4·10⁹ | blms_full |
| Вертикальная нагрузка, кг | 4 535 | blms_full |
| Момент наклона, Н·м | 2,4 | blms_full |
| Вес с упаковкой, кг | 181 | blms_full |

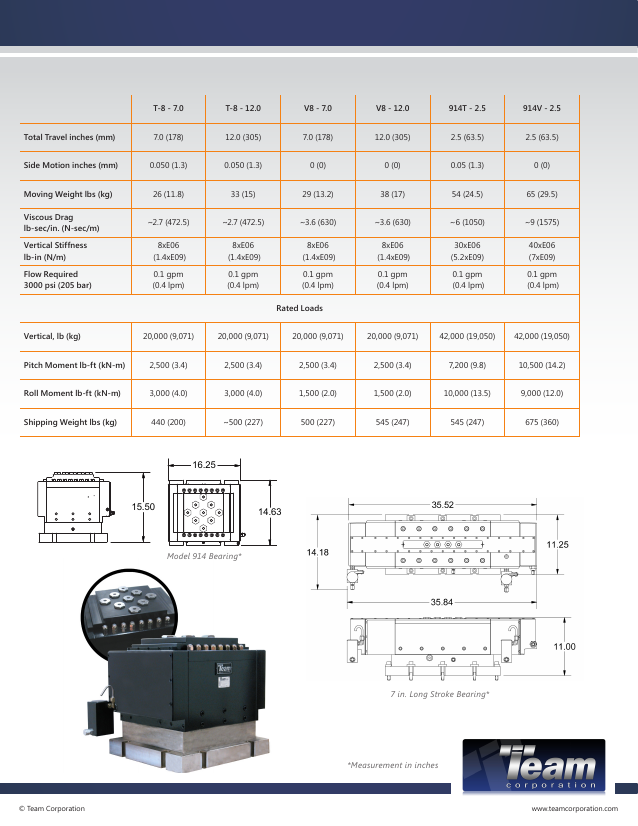

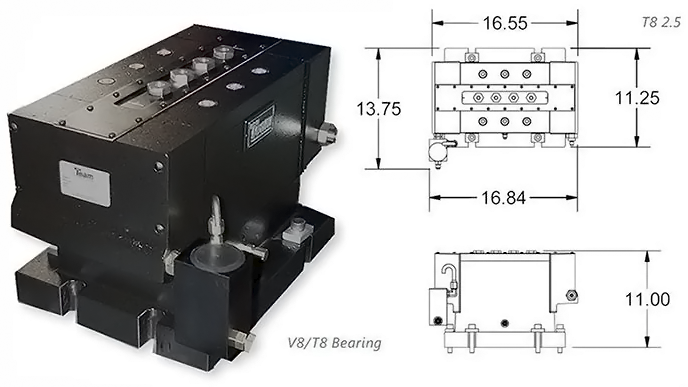

| тип | V-8, T-8 & 914 Hydrostatic Bearings | pdf_vision |
| производитель | Team Corporation | pdf_vision |
| ход_гидравлических_шейкеров | до 2 in (50 мм) | pdf_vision |
| вертикальная_нагрузка | 10,000 lb (4535 кг) | pdf_vision |
| подшипников_в_пакете | 4 или 6 | pdf_vision |
| длина_упаковки | 7 in - 12 in | pdf_vision |
| ход | 2.5 inch (62.5 mm) to 12.0 inch (304.8 mm) | pdf_vision |
| вертикальная_нагрузка_перемещение | 10,000 lb (4535 kg) | pdf_vision |
| Flow Required | 0.10 gpm @ 3,000 psi (0.4 liter/min @ 210 bar) | pdf_vision |
| Производитель | Team Corporation | pdf_vision |
| Сайт | www.teamcorporation.com | pdf_vision |
Документы
Подшипники стандартной конструкции, используются в электродинамических и сервогидравлических вибростендах, которые имеют до 2" (50 мм) смещение хода. Каждый гидростатический подшипник может нести до 10 000 фунтов (4535 кг) активной вертикальной нагрузки, поэтому в большинстве случаев их используют по 4 или 6 штук на один стенд. У основания гидростатического подшипника скольжения находится воздушная «подушка», обеспечивающая лёгкое перемещение и центрирование. Масляные фильтры на входе системы обеспечивают подачу чистого масла для подшипника. Смещение самого гидростатического подшипника составляет от 7 дюймов до 12.
Особенности гидростатических подшипников:
Прочная и устойчивая конструкция;
Лёгкость хранения (если отсутствует необходимости в использовании);
Наличие воздушной подушки гарантирует передвижение и выравнивание;
Низкие эксплуатационные расходы;
Амплитуда смещения: от 2.5" (62.5
