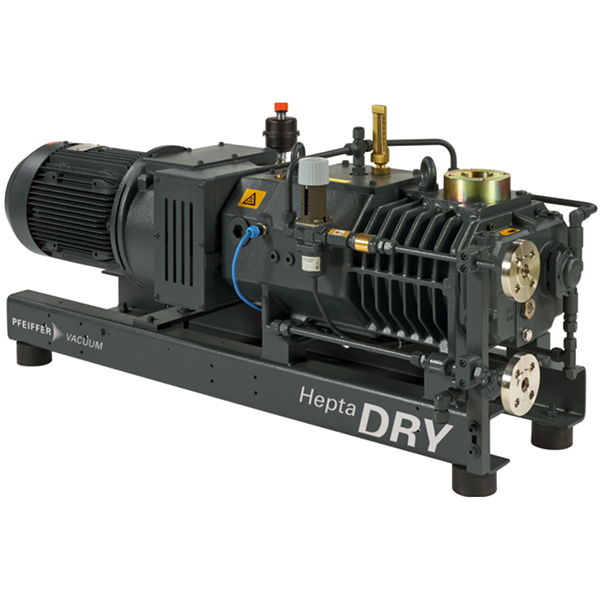

Винтовой вакуумный насос Pfeiffer Vacuum Hepta 200
Бренд: Pfeiffer PDF интересно: producer не найден частично фото с blms.ru
Характеристики (54)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | G 2" | blms_full |
| Фланец (выход) | G 2" | blms_full |
| Вес, кг | 319 | blms_full |
| Производительность, м³/ч | 220 | blms_full |
| Мин. расход охлаждающей жидкости, л/ч | 120 | blms_full |
| Макс. расход охлаждающей жидкости, л/ч | 320 | blms_full |
| Давление охлаждающей жидкости, мбар | 3000 - 6000 | blms_full |
| Температура охлаждающей жидкости, °C | 10 - 25 | blms_full |
| Мощность, кВт | 6 | blms_full |
| Частота вращения, об/мин | 3000 | blms_full |
| Класс защиты | IP55 | blms_full |
| Предельное давление, мбар | 0,05 | blms_full |
| Уровень шума, дБ | 71 | blms_full |
| Ambient temperature 0-50 °C | 32-122 °F | 273-323 K | |
| Cooling water temperature 10-25 °C | 50-77 °F | 283-298 K | |
| Mains requirement | voltage 50 Hz 190 – 208/380 – 415 V | |
| Nominal rotation speed at 50 Hz 3,000 rpm | 3,000 min-1 | |
| Weight 319 kg | 703.27 lb | |
| Please contact us | T +49 6441 802-0 | |

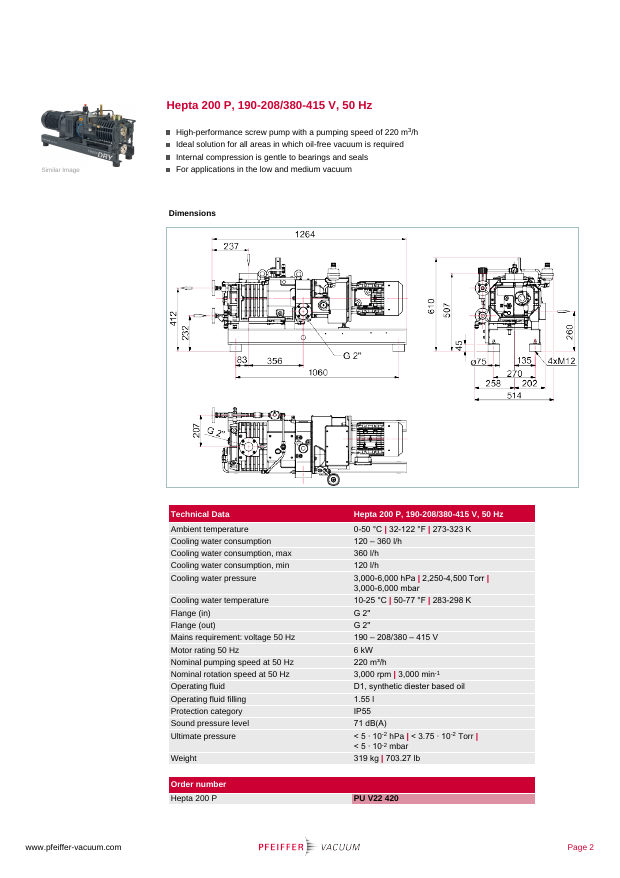

| Модель | Hepta 200 P, 190-208/380-415 V, 50 Hz | pdf_vision |
| Артикул | PU V22 420 | pdf_vision |
| Производительность | 220 m³/h | pdf_vision |
| Рабочая температура окружающей среды | 0-50 °C | 32-122 °F | 273-323 K | pdf_vision |
| Расход охлаждающей воды (макс.) | 360 l/h | pdf_vision |
| Расход охлаждающей воды (мин.) | 120 l/h | pdf_vision |
| Давление охлаждающей воды | 3,000-6,000 hPa | 2,250-4,500 Torr | 4.00-6.00 bar | pdf_vision |
| Температура охлаждающей воды | 10-65 °C | 50-77 °F | 283-298 K | pdf_vision |
| Присоединение фланца (вход) | G 2" | pdf_vision |
| Присоединение фланца (выход) | G 2" | pdf_vision |
| Требования к питанию, 50 Гц | 190-208/380-415 V | pdf_vision |
| Мощность двигателя при 50 Гц | 6 kW | pdf_vision |
| Номинальная производительность при 50 Гц | 220 m³/h | pdf_vision |
| Номинальная частота вращения при 50 Гц | 3,000 rpm | 3,000 min⁻¹ | pdf_vision |
| Тип масла | D1, synthetic diester-based oil | pdf_vision |
| Заправочный объём масла | 1.65 l | pdf_vision |
| Класс защиты | IP55 | pdf_vision |
| Уровень шума | 71 dB(A) | pdf_vision |
| Предельное давление | <5 × 10⁻² hPa | <3.75 × 10⁻² Torr | <5 × 10⁻² mbar | pdf_vision |
| Вес | 319 kg | 702.7 lb | pdf_vision |
| Габаритная длина | 1264 mm | pdf_vision |
| Operating fluid | pdf_vision | |
| D1, synthetic diester based oil, 1 l | PK 005 875 -T | pdf_vision |
| D1, synthetic diester based oil, 5 l | PK 005 876 -T | pdf_vision |
| Exhaust silencer | pdf_vision | |
| Exhaust silencer DN 50, PN 16, DIN 2576 for Hepta 200 P, 300 | PU 200 101 | pdf_vision |
| Check valve | pdf_vision | |
| Check valve Hepta 200 P/300 P | PU 200 201 | pdf_vision |
| PTC resistor tripping unit for PTC resistor sensor | pdf_vision | |
| PTC-resistor tripping device | P 4708 052 FQ | pdf_vision |
| Dust separator | pdf_vision | |
| Soft 63 dust separator, DN 63 ISO-K, polyester filter | PK 200 511 | pdf_vision |
| Other | pdf_vision | |
| Flange DN 63 ISO-K/IG 2" | PK 100 069 | pdf_vision |
| Footer | PFEIFFER VACUUM, www.pfeiffer-vacuum.com, Page 3 | pdf_vision |
Документы
• Сетчатый всасывающий фильтр
• Система водяного охлаждения с термостатическим клапаном и датчиком температуры
• Реле температуры в корпусе
• Осевые уплотнения с масляной смазкой
• Подача масла, штуцер D1
• Идеальное решение для всех сфер, требующих создания безмасляного вакуума
• Внутренне сжатие оказывает щадящее воздействие на подшипники и уплотнения
• Пригоден для применений, требующих создания низкого и среднего вакуума
