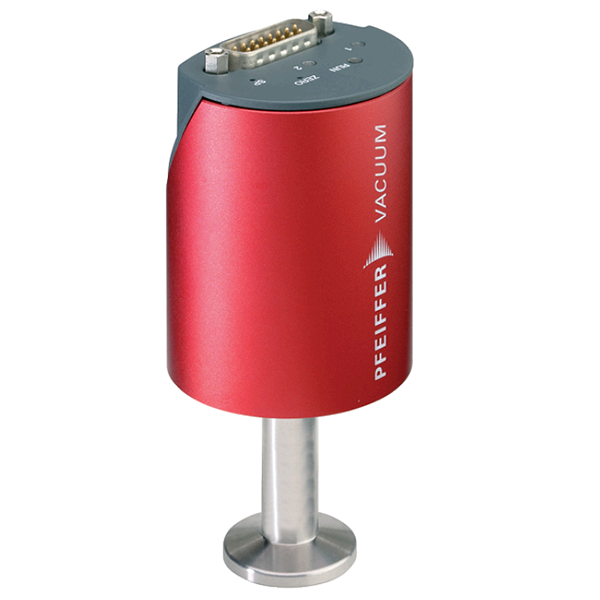

Аналоговый вакуумметр Pfeiffer Vacuum CenterLine CCR 362
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (46)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 5 - 50 | blms_full |
| Соединительный фланец | DN 16 ISO-KF; DN 16 CF-F | blms_full |
| Диапазон измерений, гПа | 1,33 · 10⁻² – 1,33 · 10² | blms_full |
| Макс. температура отжига, °C | ≤ 110 | blms_full |
| Тип сенсора | Ёмкостный | blms_full |
| Макс. давление, гПа | 2·10³ | blms_full |
| Accuracy | 0.2 % of measurement | |
| Supply voltage | 14 – 30 V | |
| Output signal | 0 – 10 V | |
| Output signal | Measuring range 0 – 10 V | |
| Temperature effect | on zero point 0,005 % F.S./°C | |
| Temperature effect | on range 0.01% of measured value/ °C | |
| Temperature | Storage, max +65 °C | |
| Temperature | Storage, min -40 °C | |
| Bakeout temperature at the flange ≤110 °C | ≤230 °F | ≤383.15 K | |
| Output signal | Minimum load 10 kΩ | |
| Pressure max. 2 · 103 hPa | 1.5 · 103 Torr | 2 · 103 mbar | |
| Full scale 133 hPa | 99.75 Torr | 133 mbar | |
| Weight 0.37 kg | 0.82 lb | |
| Output signal | Minimum load 10 kΩ | |
| Выходной сигнал. Диапазон измерений | 0–10 V | pdf_vision |
| Диапазон измерений | 1.33·10⁻²…1.33·10² hPa | pdf_vision |
| Материалы, контактирующие со средой | Керамика (Al₂O₃ ≥ 99.5 %) | pdf_vision |
| Материал фланца | Нержавеющая сталь | pdf_vision |
| Температура запекания на фланце | ≤110 °C | pdf_vision |
| Влияние температуры на нулевую точку | 0.005 % FS/°C | pdf_vision |
| Влияние температуры на диапазон | 0.01 % измеренного значения/°C | pdf_vision |
| Напряжение зажигания (Anode) | 130/227 | pdf_vision |
| Рабочая температура окружающей среды | 5–50 °C | pdf_vision |
| Макс. температура хранения | +65 °C | pdf_vision |
| Мин. температура хранения | -40 °C | pdf_vision |
| Точность измерений | 0.2 % (от измеренного значения) | pdf_vision |
| Метод измерения | Ёмкостный | pdf_vision |
| Входное напряжение | 14–30 V DC | pdf_vision |
| Объём | ≤3.6 cm³ | pdf_vision |
| Температура запекания на фланце (прим.) | ≤110 °C / ≤230 °F / ≤383.15 K | pdf_vision |
| Мин. нагрузка выходного сигнала | 10 kΩ | pdf_vision |
| Макс. давление | 2·10³ hPa | pdf_vision |
| Полная шкала (FS) | 133 hPa | 99.75 Torr | 133 mbar | pdf_vision |
| Разрешение | 0.03 % FS | pdf_vision |
| Время отклика | 30 ms | pdf_vision |
| Макс. потребляемая мощность | 1 W | pdf_vision |
| Присоединение (фланец) | DN 16 ISO-KF | pdf_vision |
| Вес | 0.37 kg | 0.82 lb | pdf_vision |
| Номер заказа | PT R27 611 | pdf_vision |
| Модель | CCR 362, 100 Torr F.S., DN 16 ISO-KF | pdf_vision |
Графики / чертежи
dimension_drawing

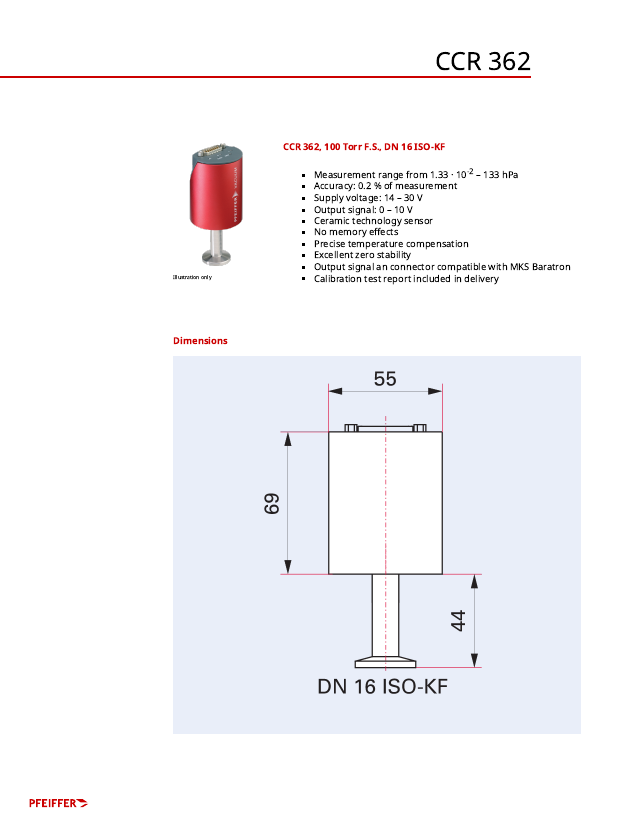

Страница datasheet датчика давления Pfeiffer CCR 362: спецификация и чертёж с размерами (55×69×44 мм, DN 16 ISO-KF)
Документы
Рабочая температура, °C
5 - 50
Соединительный фланец
DN 16 ISO-KF; DN 16 CF-F
Диапазон измерений, гПа
1,33 · 10⁻² – 1,33 · 10²
Макс. температура отжига, °C
≤ 110
Тип сенсора
Ёмкостный
Макс. давление, гПа
2·10³
Спецификация Pfeiffer Vacuum CenterLine CCR 362
2,7 Мб
