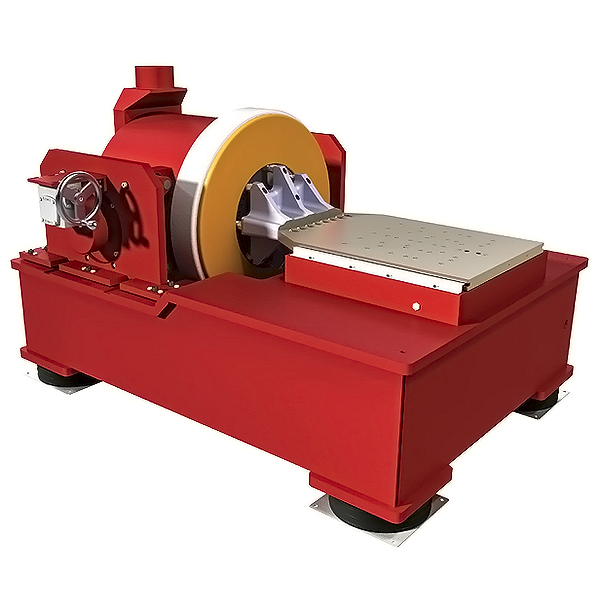

Воздухоохлаждаемый вибростенд Data Physics LE-816
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (81)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 35 600 | blms_full |
| Диаметр арматуры, мм | 438 | blms_full |
| Масса арматуры, кг | 44,9 | blms_full |
| Макс. перемещение (пик-пик), мм | 50,8 | blms_full |
| Макс. усилие (ШСВ), H | 31 100 | blms_full |
| Макс. ускорение (синус), g | 80 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 454 | blms_full |
| Диапазон рабочих частот, Гц | 5 - 3000 | blms_full |
| Note | LE-816 recommended for use in VI configuration. | |
| Модель | LE-812-3 / LE-816 | pdf_vision |
| Тип | Электродинамические вибростенды (Electrodynamic Shakers) | pdf_vision |
| Макс. синусоидальная сила (LE-812-3) | 800 lbf / 3.6 kN | pdf_vision |
| Макс. случайная сила (LE-812-3) | 800 lbf / 3.6 kN | pdf_vision |
| Макс. ударная сила (LE-812-3) | 1600 lbf / 7.0 kN | pdf_vision |
| Якорь (LE-812-3) | 10 lb / 5 kg | pdf_vision |
| Макс. ускорение синус. (LE-812-3) | 100 g | pdf_vision |
| Диапазон частот (LE-812-3) | 5–3000 Hz | pdf_vision |
| Скорость (LE-812-3) | 77 in/s / 1.8 m/s | pdf_vision |
| Перемещение (LE-812-3) | 1 in / 25.6 mm | pdf_vision |
| Макс. нагрузка (LE-812-3) | 1000 lb / 454 kg | pdf_vision |
| Поперечная жёсткость (LE-812-3) | <5 | pdf_vision |
| Резонанс якоря (LE-812-3) | 1500 Hz | pdf_vision |
| Макс. синусоидальная сила (LE-816) | 8000 lbf / 35.6 kN | pdf_vision |
| Макс. случайная сила (LE-816) | 8000 lbf / 35.6 kN | pdf_vision |
| Макс. ударная сила (LE-816) | 16000 lbf / 71.2 kN | pdf_vision |
| Якорь (LE-816) | 70 lb / 32 kg | pdf_vision |
| Макс. ускорение синус. (LE-816) | 114 g | pdf_vision |
| Диапазон частот (LE-816) | 5–3000 Hz | pdf_vision |
| Скорость (LE-816) | 71 in/s / 1.8 m/s | pdf_vision |
| Перемещение (LE-816) | 1 in / 25.6 mm | pdf_vision |
| Макс. нагрузка (LE-816) | 1000 lb / 454 kg | pdf_vision |
| Резонанс якоря (LE-816) | 2100 Hz | pdf_vision |
| Индукция поля (LE-812-3 / LE-816) | <5 | pdf_vision |
| Мощность усилителя (LE-812-3) | 10 kVA / 6 kVA (LE-816) | pdf_vision |
| Сопротивление якоря (LE-812-3) | 5.5 Ом (S-3000) | pdf_vision |
| Сопротивление якоря (LE-816) | 9 Ом (S-3000), 5 Ом (S-450) | pdf_vision |
| Отверстия стола | 3/8-16 UNC-3B сменные нерж. вставки (стандарт) | pdf_vision |
| Паттерн вставок 812 | Ø6.0 in (152.4 мм), Ø12.0 in (304.8 мм) | pdf_vision |
| Паттерн вставок 816 | Ø8.0 in (203.2 мм), Ø16.0 in (406.4 мм) | pdf_vision |
| Размеры (В×Ш×Г) | 46.87×42.81×47.31 in (1190.5×1087.4×1201.7 мм) | pdf_vision |
| Вес | 2900 lb (1320 кг) | pdf_vision |
| Адрес | 1111 Spruce Street, Riverside, CA 92507 | pdf_vision |
| Телефон | 408.437.0100 | pdf_vision |
| Сайт | dataphysics.com | pdf_vision |
| model | LE-812-3 / 816 | pdf_vision |
| type | Electrodynamic Shakers | pdf_vision |
| ambient_temperature_shaker | +40F to +100F (+4C to +38C) | pdf_vision |
| ambient_temperature_amplifier | +32F to +104F (0C to +40C) | pdf_vision |
| heat_dissipation_shaker | 13.5 kW | pdf_vision |
| heat_dissipation_amplifier_4module | 5.3 kW | pdf_vision |
| heat_dissipation_amplifier_5module | 6.6 kW | pdf_vision |
| heat_dissipation_blower | 1.35 kW | pdf_vision |
| acoustic_noise_shaker | 108 dBA | pdf_vision |
| acoustic_noise_amplifier | 75 dBA | pdf_vision |
| acoustic_noise_blower | 75 dBA with silencer | pdf_vision |
| humidity_shaker | <95% non-condensing | pdf_vision |
| humidity_amplifier | <95% non-condensing | pdf_vision |
| blower_cooling_air_flow | 1700 CFM (48.14 m3/min) | pdf_vision |
| amplifier_cooling_air_flow_4module | 920 CFM (26.1 m3/min) | pdf_vision |
| amplifier_cooling_air_flow_5module | 1130 CFM (32.6 m3/min) | pdf_vision |
| compressed_air_supply | 1 CFM at 90 psi (0.03 m3/min at 6.2 Bar) | pdf_vision |
| power_supply_range | 208 - 480 VAC (3) phase | pdf_vision |
| total_electrical_requirements | See table | pdf_vision |
| rated_power | 60 kVA (4 Module), 75 kVA (5 Module) | pdf_vision |
| efficiency | 95% | pdf_vision |
| switching_frequency | 50 kHz | pdf_vision |
| input_impedance | 1.5 V rms for full output (10 k ohm input impedance) | pdf_vision |
| voltage_output | 200 V rms | pdf_vision |
| current_output_4module | 332 A rms | pdf_vision |
| current_output_5module | 415 A rms | pdf_vision |
| distortion | 1.0% from 2000 to 3000 Hz (typical) | pdf_vision |
| noise_and_hum | > 70 dB below full output, with shorted input | pdf_vision |
| weight_4module | 820 lbs (373 kg) | pdf_vision |
| weight_5module | 835 lbs (389 kg) | pdf_vision |
| amplifier_height | 68.5 in (1740 mm) | pdf_vision |
| amplifier_width | 22 in (559 mm) | pdf_vision |
| amplifier_depth | 50.5 in (1283 mm) | pdf_vision |
| blower_height | 41.5 in (1054 mm) | pdf_vision |
| blower_width | 22.1 in (561 mm) | pdf_vision |
| blower_depth | 50.5 in (1283 mm) | pdf_vision |
Документы
Для всех моделей вибростендов доступны следующие решения:
Пневмоопоры для защиты от вертикальной вибрации;
Поворотная цапфа для испытаний с вертикальной и горизонтальной вибрацией;
Моноблочная конфигурация, в которой возбудитель и стол скольжения смонтированы на общей базе для тестирования по трём осям.
Все типы вибростендов большой мощности сконструированы на композиционных пластинах с использованием расположенных специальным образом подшипников. Вибростенд может дополнительно оснащаться системой автоматической балансировки, обеспечивающей стабильное положение движущихся элементов при загрузке или разгрузке испытательного стола.
Макс. усилие (Синус), Н
35 600
Диаметр арматуры, мм
438
Масса арматуры, кг
44,9
Макс. перемещение (пик-пик), мм
50,8
Макс. усилие (ШСВ), H
31 100
Макс. ускорение (синус), g
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
454
Диапазон рабочих частот, Гц
5 - 3000
