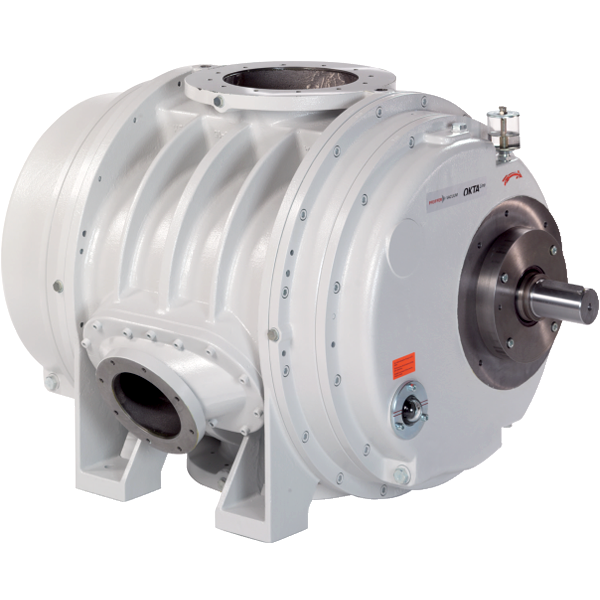

Газо-циркуляционные насосы Рутса Pfeiffer Vacuum Okta 4000 G
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (64)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 250 ISO-F | blms_full |
| Фланец (выход) | DN 250 ISO-F | blms_full |
| Вес, кг | 1 150 | blms_full |
| Производительность, м³/ч | 2 300 - 6 900 | blms_full |
| Частота вращения, об/мин | 1 500 | blms_full |
| Класс защиты | IP55 | blms_full |
| Температура окр. среды, °C | 5 - 40 | blms_full |
| Тип охлаждения | Газовое | blms_full |
| Уровень герметичности, мбар·л/с | 1·10⁻² | blms_full |
| Уровень шума, дБ | 75 - 105 | blms_full |
| Ambient temperature 5-40 °C | 41-104 °F | 278-313 K | |
| Leak rate 1 · 10-3 Pa m3/s | 7.5 · 10-3 Torr l/s | | |
| Nominal pumping speed 2,300-6,900 m³/h | 1,353.78-4,061.34 cfm | | |
| Nominal pumping speed at 50 Hz 4,600 m³/h | 2,707.56 cfm | 76,666.67 l/min | |
| Nominal pumping speed at 60 Hz 5,500 m³/h | 3,237.3 cfm | 91,666.67 l/min | |
| Nominal pumping speed max. 6,900 m³/h | 4,061.34 cfm | 115,000 l/min | |
| Nominal pumping speed min. 2,300 m³/h | 1,353.78 cfm | 38,333.33 l/min | |
| Nominal rotation speed at 50 Hz 1,500 rpm | 1,500 min-1 | |
| Nominal rotation speed at 60 Hz 1,800 rpm | 1,800 min-1 | |
| Rotation speed 750-2,250 rpm | 750-2,250 min-1 | |
| Ultimate pressure without gas ballast 1.3 · 102 hPa | 9.75 · 101 Torr | 1.3 · 102 mbar | |
| Weight | without motor 1,150 kg | 2,535.29 lb | |
| Finned tube cooler for Okta 8000 | Okta 4000 G | |
| Screw Set for Okta 4000 G | Okta 8000 G, DN | |
| for Okta 4000/M | Okta 6000/M | Okta 4000 G, | |
| Okta 300/M | Okta 500/M | Okta 600/M | Okta | |
| Splinter shield for Okta 4000/M | Okta 4000 G | | |
| Splinter shield for Okta 4000/M | Okta 6000/M | | |
| Please contact us | T +49 6441 802-0 | |
| Название | Okta 4000 G, gas-cooled Roots pump without motor, DN 250 ISO-F | pdf_vision |
| Тип | Газоохлаждаемый Roots-насос без двигателя | pdf_vision |
| Скорость откачки | от 2300 до 6900 м³/ч | pdf_vision |
| Применение | Низкий и средний вакуум | pdf_vision |
| Диапазон давления первой ступени | от 130 до 1013 гПа (в серии с меньшим конечным давлением) | pdf_vision |
| Присоединение | DN 250 ISO-F | pdf_vision |
| Тепловая перегрузка | Исключена благодаря газовому охлаждению | pdf_vision |
| Соединение для продувочного газа | Есть | pdf_vision |
| Кастомизация | Индивидуальный дизайн и исполнение для двигателя, газоохладителя и муфты по запросу | pdf_vision |
| Частоты | 50/60/75 Гц | pdf_vision |
| Диапазон температур окружающей среды | от -40 °C (-41-104 °F) до 278.313 K | pdf_vision |
| Присоединение охлаждающего газа | DN 160 ISO-F | pdf_vision |
| Метод охлаждения (стандарт) | Газовое охлаждение | pdf_vision |
| Изображение | Серийное изображение | pdf_vision |
| Фланец (вход) | DN 250 ISO-F | pdf_vision |
| Фланец (выход) | DN 250 ISO-F | pdf_vision |
| Скорость натечения | 1 · 10⁻⁶ Pa mbar l/s | 7.5 · 10⁻³ Torr l/s | pdf_vision |
| Тип масла | LVO 130 | pdf_vision |
| Номинальная мощность двигателя | макс. 132 kW | pdf_vision |
| Уровень шума с подключённой выхлопной линией | 75 – 105 dB (A) | pdf_vision |
| Номинальная скорость откачки | 2,300-6,000 m³/h | 1,353.78-4,061.34 cfm | pdf_vision |
| Номинальная скорость откачки при 50 Гц | 4,600 m³/h | 2,707.56 cfm | 76,666.67 l/min | pdf_vision |
| Номинальная скорость откачки при 60 Гц | 5,500 m³/h | 3,239.43 cfm | 91,666.67 l/min | pdf_vision |
| Номинальная скорость откачки, макс. | 6,500 m³/h | 4,061.34 cfm | 115,000 l/min | pdf_vision |
| Номинальная скорость откачки, мин. | 2,300 m³/h | 1,353.78 cfm | 38,333.33 l/min | pdf_vision |
| Номинальная частота вращения при 50 Гц | 1,500 min⁻¹ | 1,500 min⁻¹ | pdf_vision |
| Номинальная частота вращения при 60 Гц | 1,800 rpm | 1,800 min⁻¹ | pdf_vision |
| Рабочая жидкость | P3 | pdf_vision |
| Заправка рабочей жидкости | 21 l | pdf_vision |
| Категория защиты | IP 55 | pdf_vision |
| Номинальная частота вращения | 750-2,250 rpm | 750-2,250 min⁻¹ | pdf_vision |
| Диапазон давлений | 1 · 10⁻⁵ mbar | pdf_vision |
| Предельное давление без газа | 1.3 · 10¹ Pa | 9.75 · 10⁻³ Torr | 1.3 · 10⁻² mbar | pdf_vision |
| Вес без двигателя | 1,150 kg | 2,535.26 lb | pdf_vision |
| Номер заказа Okta 4000 G | PP G70 001 | pdf_vision |
Документы
• Скоростью откачки от 2300 до 6900 м3/ч:
• Непревзойденный перепад давления
• Самое высокое значение сжатия
• Встроенные охлаждающие газовые фланцы
• Для применений в низком и среднем вакууме
• Отсутствие тепловой перегрузки благодаря газовому охлаждению
• С уплотнительным газовым соединением
Фланец (вход)
DN 250 ISO-F
Фланец (выход)
DN 250 ISO-F
