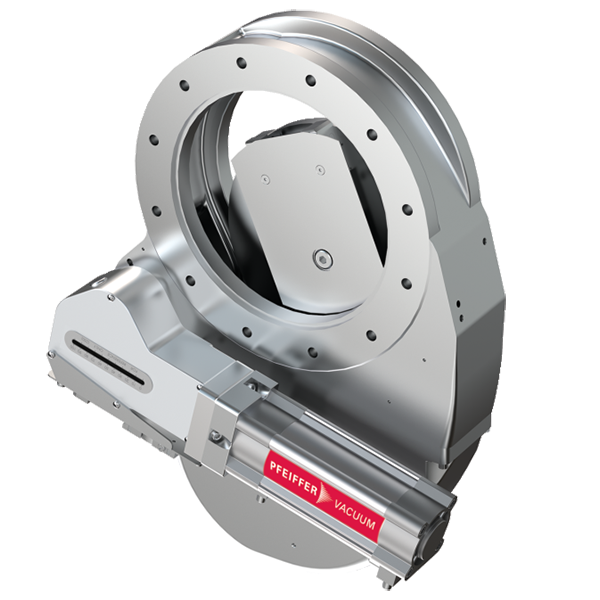

Электропневматический маятниковый затвор Pfeiffer Vacuum, DN 320 ISO-F
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (34)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 55 | blms_full |
| Потребляемая мощность, Вт | 0,5 | blms_full |
| Уровень герметичности, мбар·л/с | 1·10⁻⁹ | blms_full |
| Материал конструкции | алюминий | blms_full |
| Избыточное давление, мбар (изб.) | 4500 - 6000 | blms_full |
| Соединительный фланец | DN 320 ISO-F | blms_full |
| Привод | электропневматический | blms_full |
| Температура отжига (привод, пилотный клапан), °C | 60 | blms_full |
| Температура отжига (привод), °C | 60 | blms_full |
| Температура отжига (корпус), °C | 150 | blms_full |
| Температура отжига (клапан открыт, под вакуумом), °C | 150 | blms_full |
| Температура отжига (клапан закрыт), °C | 150 | blms_full |
| Минимальное давление, мбар | 1·10⁻⁹ | blms_full |
| Пластина клапана | алюминий | blms_full |
| Срок службы | 200 000 циклов | blms_full |
| Регулирующий клапан | входит в комплект | blms_full |
| Индикатор положения | входит в комплект | blms_full |
| Время закрытия/открытия, с | 5 | blms_full |
| Дифференциальное давление при закрывании, мбар | 1500 | blms_full |
| Дифференциальное давление при открывании, мбар | 1500 | blms_full |
| Открытие при дифференциальном давлении, мбар | 29 | blms_full |
| Коэффициент проводимости при молекулярном потоке, л/с | 33000 | blms_full |
| Макс. давление (абсолютное), мбар | 1500 | blms_full |
| Объём сжатого воздуха, см³ | 8266 | blms_full |
| Bakeout temperature | actuator, position indicator 60 °C | 140 °F | 333.15 K | |
| Bakeout temperature | actuator 60 °C | 140 °F | 333.15 K | |
| Pressure max. (absolute) 1,500 hP | 1,125 Torr | 1,500 mbar | |
| Thread depth 18 mm | 0.71 inch | |
| Bakeout temperature | valve open, under vacuum 150 °C | 302 °F | 423.2 K | |
| Bakeout temperature | actuator, pilot valve 60 °C | 140 °F | 333.15 K | |
| Bakeout temperature | housing 150 °C | 302 °F | 423.2 K | |
| Differential pressure in closing direction 1,500 hP | 1,125 Torr | 1,500 mbar | |
| Bakeout temperature | valve closed 150 °C | 302 °F | 423.15 K | |
| Differential pressure in opening direction 1,500 hP | 1,125 Torr | 1,500 mbar |
Графики / чертежи
dimension_drawing

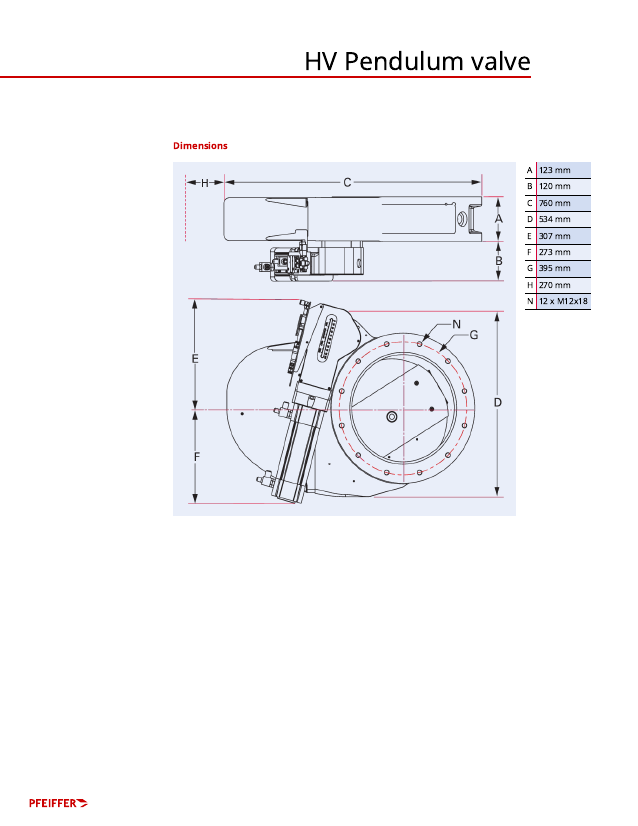

Чертёж габаритных размеров высоковакуумного маятникового затвора (HV Pendulum valve) Pfeiffer с таблицей размеров A–N
Документы
Компактная конструкция, экономящая пространство.
Возможность обслуживания на месте благодаря съёмной крышке корпуса.
Широкий выбор материалов уплотнительных колец.
