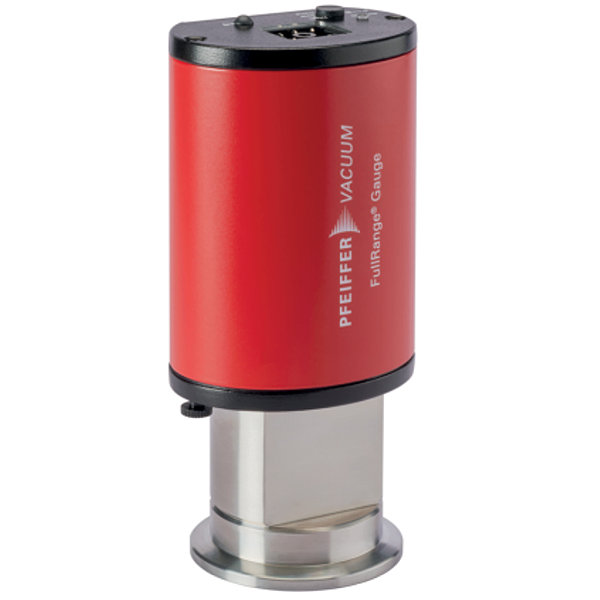

Вакуумметр Pfeiffer Vacuum ActiveLine PBR 360 (Горячий катод)
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (42)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 5 - 60 | blms_full |
| Соединительный фланец | DN 25 ISO-KF; DN 40 ISO-KF; DN 40 CF-R | blms_full |
| Диапазон измерений, гПа | 5 · 10⁻¹⁰ – 1 · 10³ | blms_full |
| Макс. температура отжига, °C | 180 | blms_full |
| Тип сенсора | Pirani / Bayard-Alpert | blms_full |
| Нить накала | Иридий / Вольфрам | blms_full |
| Макс. давление, гПа | 4·10³ | blms_full |
| Output signal | Measuring range 0.774 – 10 V | |
| Temperature | Storage, max 65 °C | |
| Temperature | Storage, min -40 °C | |
| Output signal | Minimum load 10 kΩ | |
| Weight 0.47 kg | 1.04 lb | |
| Bakeout temperature | at the flange (voltage supply 180 °C | |
| Output signal | Minimum load 10 kΩ | |
| Filament Pirani | Tungsten hot cathode: Iridium coated with Y2 | |
| Модель | PBR 360, Pirani/Bayard-Alpert, DN 25ISO-KF | pdf_vision |
| Выходной сигнал: Диапазон измерений | 0.7/4 – 10 V | pdf_vision |
| Диапазон измерений | 5 · 10⁻¹⁰ – 1 · 10² hPa | pdf_vision |
| Материалы в контакте со средой | Нержавеющая сталь 1.4307 (AISI 304L) | Вольфрам | Никель | Стекло | pdf_vision |
| Анод | 1320227 | pdf_vision |
| Рабочая температура | 5 – 60 °C | pdf_vision |
| Температура хранения, макс. | 65 °C | pdf_vision |
| Температура хранения, мин. | -40 °C | pdf_vision |
| Точность измерения, диапазон 1 | 10 % (1 · 10⁻⁸ hPa – 1 · 10⁻³ hPa) | pdf_vision |
| Точность измерения, диапазон 2 | 30 % (1 · 10⁻³ hPa – 1 · 10² hPa) | pdf_vision |
| Метод измерения | Pirani | Bayard-Alpert | pdf_vision |
| Входное напряжение | 20 – 30 V DC | pdf_vision |
| Объем | 17 cm³ | pdf_vision |
| Выходной сигнал: Минимальная нагрузка | 10 kΩ | pdf_vision |
| Макс. давление | 4 · 10² hPa | 3 · 10² Torr | 4 · 10² mbar | pdf_vision |
| Вес | 0.12 kg | pdf_vision |
| Температура откачки на фланце (при выключенном питании), мак | 180 °C | pdf_vision |
| Макс. рабочее давление | 4 · 10⁻² hPa | pdf_vision |
| Макс. потребляемая мощность | 9 W | pdf_vision |
| Выходной сигнал: Мин. нагрузка | 10 kΩ | pdf_vision |
| Количество нитей накала | 2 | pdf_vision |
| Присоединительный фланец | DN 25 ISO-KF | pdf_vision |
| Нить накала | Prot: Вольфрам, горячий катод: Иридиевое покрытие с Y₂O | pdf_vision |
| Повторяемость, диапазон 1 | 5 % (1 · 10⁻⁸ hPa – 1 · 10⁻² hPa) | pdf_vision |
| Повторяемость, диапазон 2 | 2 % (1 · 10⁻² hPa – 10 hPa) | pdf_vision |
| Номер для заказа | PT R27 010 | pdf_vision |
| Аксессуары: Сенсор для HPT 200 и PBR 360 DN 25 ISO-KF | PT I20 259-T | pdf_vision |
Графики / чертежи
dimension_drawing

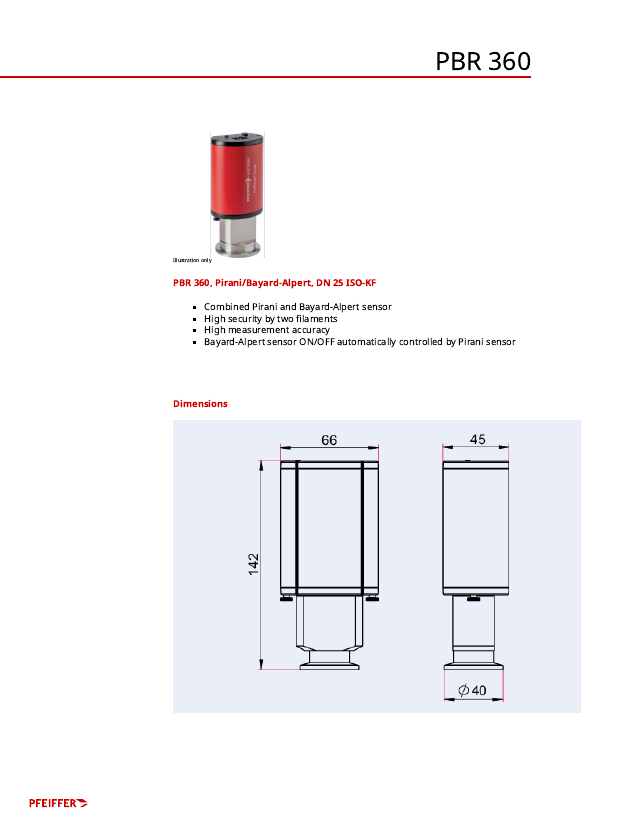

Страница каталога Pfeiffer: фото датчика PBR 360 (Pirani/Bayard-Alpert, DN 25 ISO-KF), перечень характеристик и чертёж с габаритными размерами (66×142×45, Ø40)
Документы
Рабочая температура, °C
5 - 60
Соединительный фланец
DN 25 ISO-KF; DN 40 ISO-KF; DN 40 CF-R
Диапазон измерений, гПа
5 · 10⁻¹⁰ – 1 · 10³
Макс. температура отжига, °C
180
Тип сенсора
Pirani / Bayard-Alpert
Нить накала
Иридий / Вольфрам
Макс. давление, гПа
4·10³
Спецификация Pfeiffer Vacuum ActiveLine PBR 360
2,6 Мб
