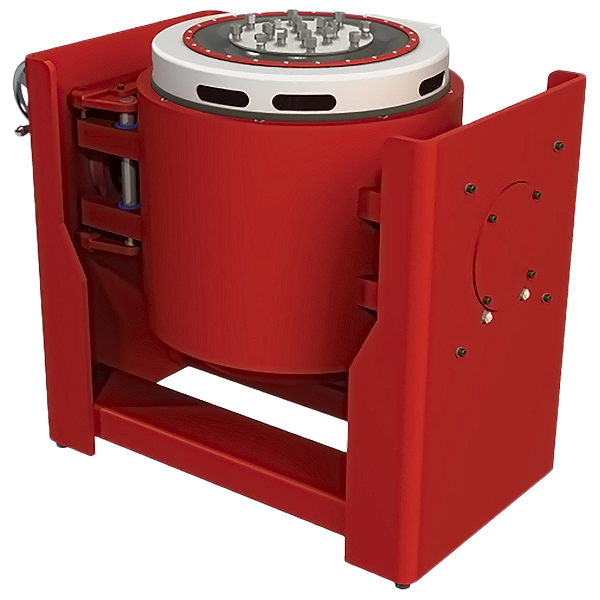

Воздухоохлаждаемый вибростенд Data Physics LE-612
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (11)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 26 700 | blms_full |
| Диаметр арматуры, мм | 337 | blms_full |
| Масса арматуры, кг | 21,8 | blms_full |
| Макс. перемещение (пик-пик), мм | 50,8 | blms_full |
| Макс. усилие (ШСВ), H | 26 700 | blms_full |
| Макс. ускорение (синус), g | 125 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 454 | blms_full |
| Диапазон рабочих частот, Гц | 5 - 3000 | blms_full |
| model | LE-612-3 / 616 / 624 Electrodynamics Shakers | pdf_vision |
| humidity | <95% non-condensing | pdf_vision |
Графики / чертежи
performance_chart

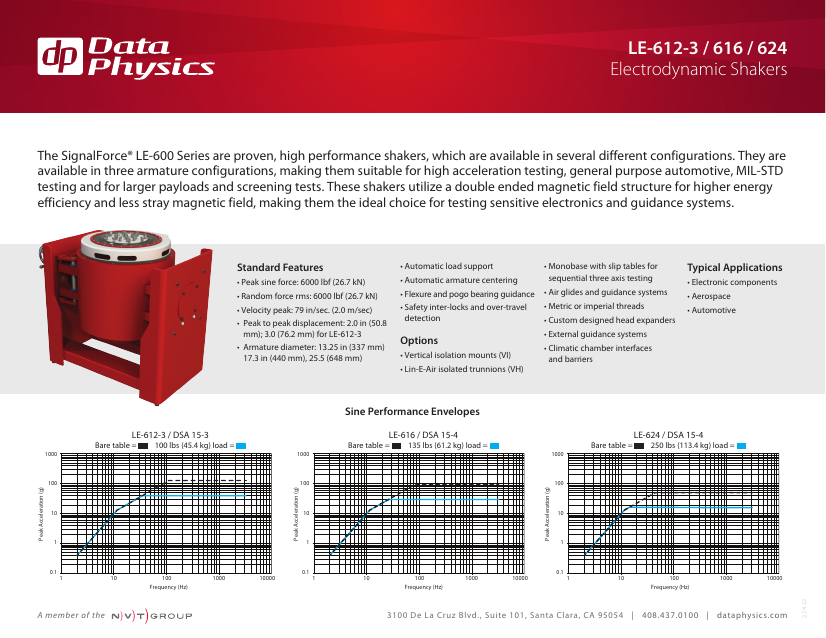

Промо-страница datasheet электродинамических шейкеров Data Physics SignalForce LE-600 серии: описание, характеристики, фото установки и три графика sine performance envelopes (LE-612-3, LE-616, LE-624) с кривыми ускорение/частота
Документы
Для всех моделей вибростендов доступны следующие решения:
Пневмоопоры для защиты от вертикальной вибрации;
Поворотная цапфа для испытаний с вертикальной и горизонтальной вибрацией;
Моноблочная конфигурация, в которой возбудитель и стол скольжения смонтированы на общей базе для тестирования по трём осям.
Все типы вибростендов большой мощности сконструированы на композиционных пластинах с использованием расположенных специальным образом подшипников. Вибростенд может дополнительно оснащаться системой автоматической балансировки, обеспечивающей стабильное положение движущихся элементов при загрузке или разгрузке испытательного стола.
Макс. усилие (Синус), Н
26 700
Диаметр арматуры, мм
337
Масса арматуры, кг
21,8
Макс. перемещение (пик-пик), мм
50,8
Макс. усилие (ШСВ), H
26 700
Макс. ускорение (синус), g
125
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
454
Диапазон рабочих частот, Гц
5 - 3
