Геотехнические центрифуги Actidyn Systemes C67
Бренд: Actidyn PDF интересно: producer не найден фото с blms.ru
Характеристики (49)
| Параметр | Значение | Источник |
|---|---|---|
| Сила, (г х т) | 150 | blms_full |
| Радиус, м | 3 | blms_full |
| Ширина корзины, м | 0,9 | blms_full |
| Длина корзины, м | 1 | blms_full |
| Глубина корзины, м | 0,8 | blms_full |
| Макс. ускорение, g | 130 | blms_full |
| Макс. нагрузка при макс. ускорении, кг | 500 | blms_full |
| Макс. нагрузка, кг | 1500 | blms_full |
| Макс. ускорение при макс. нагрузке, g | 100 | blms_full |
| Потребляемая мощность при макс. ускорении, кВт | 100 | blms_full |
| Модель | C67-2 | pdf_vision |
| Радиус платформы | 3 m | pdf_vision |
| Номинальный радиус | 2.7 m | pdf_vision |
| Ширина платформы | 0.8 m | pdf_vision |
| Глубина платформы | 1 m | pdf_vision |
| Высота контейнера | 0.8 m | pdf_vision |
| Максимальная используемая высота | 1.5 m | pdf_vision |
| Максимальная масса полезной нагрузки | 1500 kg | pdf_vision |
| Ускорение при максимальной нагрузке | 100 g | pdf_vision |
| Масса нагрузки при макс. ускорении | 850 kg | pdf_vision |
| Диапазон ускорений | 5 to 130 g | pdf_vision |
| Точность ускорения | +/- 0.2 g | pdf_vision |
| Вибрация на платформе (макс.) | 0.3 gRMS | pdf_vision |
| Максимальный рабочий дисбаланс | +/- 40 kN | pdf_vision |
| Установленная мощность | 160 kVA | pdf_vision |
| Диапазон скоростей двигателя | 340 to 1800 Rpm | pdf_vision |
| Передаточное число | 9/1 | pdf_vision |
| Скорость центрифуги | 38 to 208 Rpm | pdf_vision |
| Потребление при 100 g | 60 kW | pdf_vision |
| Потребление при 130 g | 100 kW | pdf_vision |
| Сетевое питание | 380 / 410 V | pdf_vision |
| Силовые кольца — номинальный ток | 50 A | pdf_vision |
| Силовые кольца — линейное напряжение | 410 VRMS | pdf_vision |
| Силовые кольца — число линий | 4 | pdf_vision |
| Сигнальные кольца — номинальный ток | 1 A | pdf_vision |
| Сигнальные кольца — напряжение DC | 110 V | pdf_vision |
| Сигнальные кольца — шум | 10 mΩRMS | pdf_vision |
| Сигнальные кольца — количество | up to 80 | pdf_vision |
| Сигнальные кольца — частота | DC to 10 MHz | pdf_vision |
| Оптический поворотный узел — число каналов | 2 | pdf_vision |
| Оптический узел — Ethernet/Intranet | 1 | pdf_vision |
| Оптический узел — скорость передачи | 100 MHz | pdf_vision |
| Гидравлический узел — число каналов (макс.) | 6 | pdf_vision |
| Гидравлический узел — давление | 10 to 200 bars | pdf_vision |
| Гидравлический узел — расход | 10 to 150 l/min | pdf_vision |
| Гидравлический узел — температура жидкости | 10 to 50 °C | pdf_vision |
| Автобалансировка — диапазон | 20 kN | pdf_vision |
| Автобалансировка — разрешение | +/- 1 kN | pdf_vision |
| Автобалансировка — время | 30 s | pdf_vision |
Документы
Платформа достигает поверхности шириной 0,8 м и длины 1 м, и может быть оснащена системой управляемых инструментов или имитатором землетрясения. Это стало возможным благодаря большому радиусу 3 м, обеспечивающему равномерное поле ускорения по поверхности платформы.

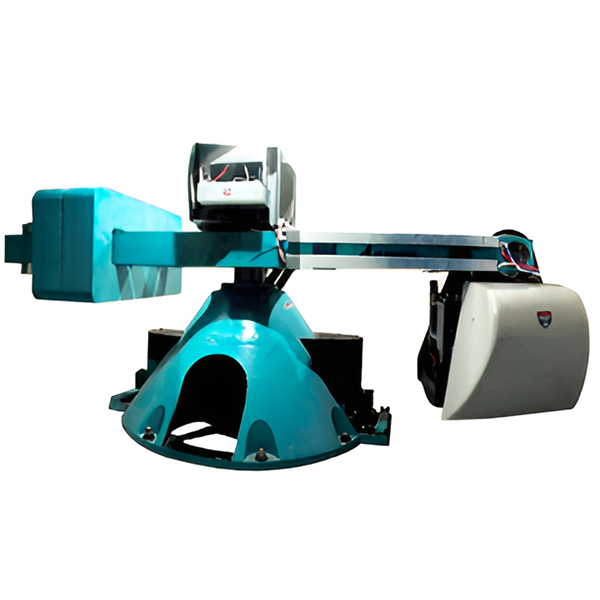

С помощью центрифуги для геотехнического моделирования ACTIDYN C67 вы можете имитировать поведение крупных инфраструктур, таких как плотины и дамбы, неустойчивые насыпи, автодорожные туннели или реакцию зданий и сооружений на землетрясения в рамках ограниченного бюджета.
Центрифуга оснащена:
радиусом платформы 3 м
экспериментальной платформой 0,8 x 0,1 м
грузоподъемностью 1500 кг при 100 г; 130 г, 500 кг
электрическими и оптическими каналами
Quake Simulator и система сбора данных
автоматической балансировкой
