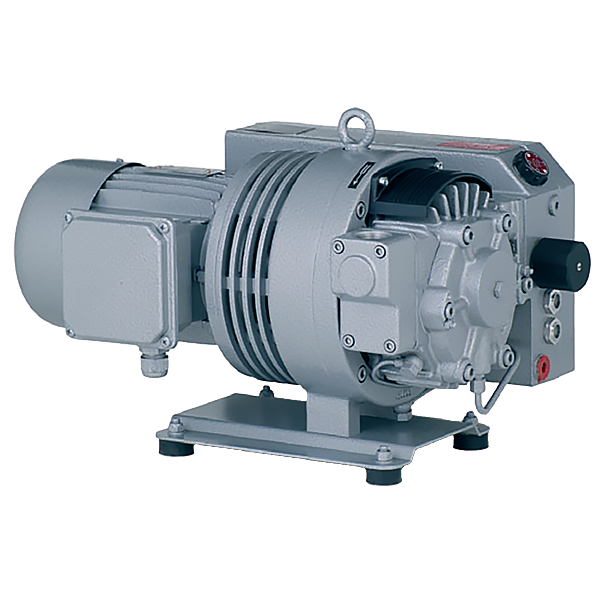

Одноступенчатый масляный пластинчато-роторный насос Elmo Rietschle V-VCE 25
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (52)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 45 | blms_full |
| Производительность, м³/ч | 25 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (1~) | 230 В | blms_full |
| Напряжение питания (3~) | 230-400 В | blms_full |
| Предельное остаточное давление, мбар (абс.) | 10 | blms_full |
| Ёмкость масляной системы, л | 1 | blms_full |
| Мощность, кВт (3~) | 0,75 | blms_full |
| Сила тока, А (3~) | 2,96 | blms_full |
| Сила тока, А (1~) | 7,2 | blms_full |
| Эффективность двигателя, η [%] | 79,6 | blms_full |
| Мощность, кВт (1~) | 1,0 | blms_full |
| Уровень шума, дБ | 57 | blms_full |
| V-VCE 25 | V-VCE 40 | |
| модель | V-VCE 25 | V-VCE 40 | pdf_vision |
| тип | Оloverفлеutные ротационные пластинчатые вакуумные насосы | pdf_vision |
| макс_выпускной_давление | 10 mbar (abs.) | pdf_vision |
| производительность_V-VCE25_50Гц | 25 м³/ч | pdf_vision |
| производительность_V-VCE25_60Гц | 30 м³/ч | pdf_vision |
| производительность_V-VCE40_50Гц | 40 м³/ч | pdf_vision |
| производительность_V-VCE40_60Гц | 48 м³/ч | pdf_vision |
| предельное_давление | 10 mbar (abs.) | pdf_vision |
| номинальное_напряжение_3ф_50Гц | 230 / 400 В + 10% | pdf_vision |
| номинальное_напряжение_1ф_50Гц | 230 В + 10% | pdf_vision |
| номинальное_напряжение_1ф_60Гц | 220 В | pdf_vision |
| мощность_двигателя_3ф_50Гц_V-VCE25 | 0,75 кВт | pdf_vision |
| мощность_двигателя_3ф_50Гц_V-VCE40 | 1,1 кВт | pdf_vision |
| мощность_двигателя_3ф_60Гц_V-VCE25 | 1,0 кВт | pdf_vision |
| мощность_двигателя_3ф_60Гц_V-VCE40 | 1,5 кВт | pdf_vision |
| потребление_тока_3ф_50Гц_V-VCE25 | 2,96 / 1,71 А | pdf_vision |
| потребление_тока_3ф_50Гц_V-VCE40 | 4,33 / 2,5 А | pdf_vision |
| потребление_тока_3ф_60Гц_V-VCE25 | 4,3 А | pdf_vision |
| потребление_тока_3ф_60Гц_V-VCE40 | 7,0 А | pdf_vision |
| КПД_двигателя_50Гц_V-VCE25 | 79,6 % | pdf_vision |
| КПД_двигателя_50Гц_V-VCE40 | 81,4 % | pdf_vision |
| потребление_тока_1ф_50Гц_V-VCE25 | 4,3 А | pdf_vision |
| потребление_тока_1ф_50Гц_V-VCE40 | 9,0 А | pdf_vision |
| потребление_тока_1ф_60Гц_V-VCE25 | 5,2 А | pdf_vision |
| потребление_тока_1ф_60Гц_V-VCE40 | 10,8 А | pdf_vision |
| частота_вращения_50Гц | 1450 мин⁻¹ | pdf_vision |
| частота_вращения_60Гц | 1740 мин⁻¹ | pdf_vision |
| уровень_шума_50Гц_V-VCE25 | 57 дБ(А) | pdf_vision |
| уровень_шума_50Гц_V-VCE40 | 61 дБ(А) | pdf_vision |
| уровень_шума_60Гц_V-VCE25 | 59 дБ(А) | pdf_vision |
| уровень_шума_60Гц_V-VCE40 | 63 дБ(А) | pdf_vision |
| макс_масса_V-VCE25 | 45 кг | pdf_vision |
| макс_масса_V-VCE40 | 53 кг | pdf_vision |
| объем_масляной_заливки_V-VCE25 | 1 л | pdf_vision |
| объем_масляной_заливки_V-VCE40 | 2 л | pdf_vision |
| класс_изоляции | F | pdf_vision |
| класс_защиты_двигателя | IP 55 | pdf_vision |
| соответствие_нормам | DIN EN 60034 | pdf_vision |
Графики / чертежи
dimension_drawing
Технический чертёж вакуумных насосов V-VCE 25/40 с габаритными размерами, таблицами спецификаций и принадлежностей (Gardner Denver Schopfheim)
Документы
• Маслонаполненный вакуумный пластинчато-роторный насос
• фланцевый двигатель
• Подшипники с обеих сторон ротора
• Воздушный/масляный теплообменник в стандартной комплектации
• В стандартную комплектацию входят: фильтровальная сетка с мелкими отверстиями, вакуумный обратный клапан, газовый балластный клапан, маслоотделитель, защитный кожух.
