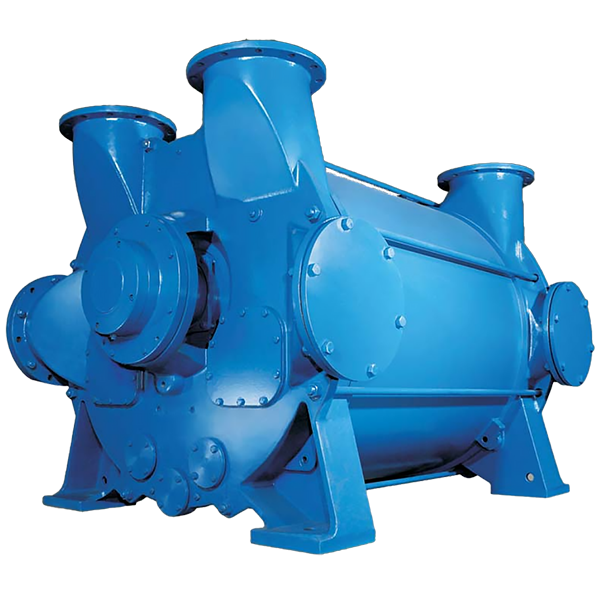

Водокольцевой насос-компрессор Nash 2BE4 72
Бренд: Nash PDF интересно: producer не найден фото с blms.ru
Характеристики (21)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | 150 мм | blms_full |
| Фланец (выход) | 150 мм | blms_full |
| Габариты (ДxШxВ), мм | 3945 х 2096 х 1985 | blms_full |
| Производительность, м³/ч | 32 300 | blms_full |
| Давление сжатия, бар (абс.) | 2,5 | blms_full |
| Перепад давления, бар | до 1,5 | blms_full |
| Уплотнения вала | Сальник (стандарт). Механические уплотнения (одинарного / двойного действия) по запросу. | blms_full |
| Материал конструкции | высокопрочный чугун (ВЧШГ), нержавеющая сталь, комбинация обоих материалов | blms_full |
| Предельное остаточное давление, мбар (абс.) | 160 | blms_full |
| NASH 2BE4 | NASH 2BE4 и NASH P2620: | |
| Телефон | +49 911 1454-0 | |
| Факс | +49 911 1454-6935 | |
| Номер для заказа | LRP:B-PB119-A1-RU | |
| Область вакуума | до 160 мбар абс. (47,2" HgA) | pdf_vision |
| Уплотнительная вана | Скандин. (Стандарт); конструкция с уплотнительною конусюю стопорною (до запуска) | pdf_vision |
| Разность давлений | ~ 1,2 бар (17 psi) | pdf_vision |
| Макс. давление | 2,5 бар абс. (22 psi) | pdf_vision |
| Объём всасывания | от 2,500 до 39,000 м³/ч (1,500 до 23,000 CFM) | pdf_vision |
| Материалы | Высокопрочный чугун (PNП), нержавеющая сталь, композиц. обка материала | pdf_vision |
| Температурный диапазон | до 250°C (480°F) для вакуума до 150 мбар абс. | pdf_vision |
| Производительность | до 3000 – 9500 м³/ч, в зависимости до 2,5 бар абс. | pdf_vision |
Графики / чертежи
performance_chart

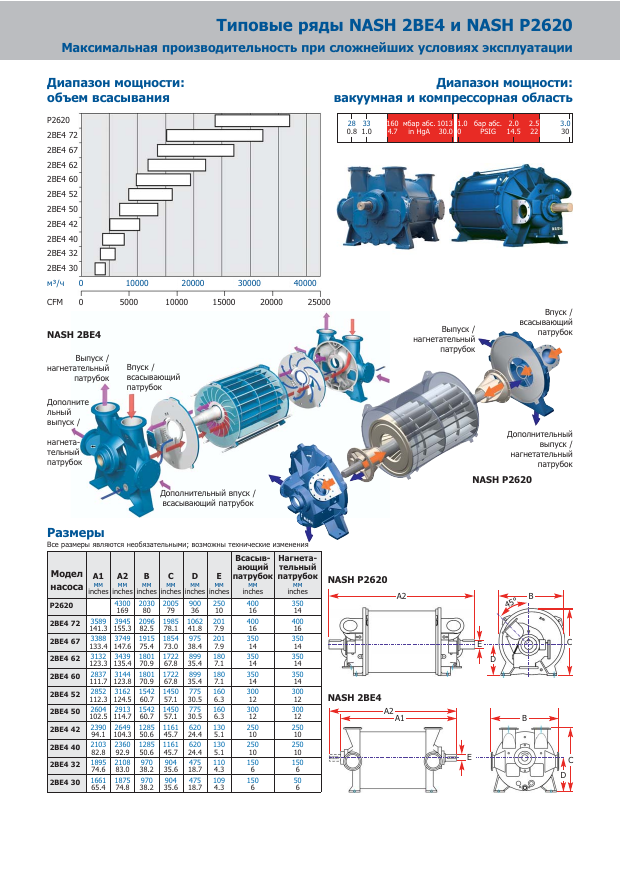

Техническая страница каталога насосов NASH 2BE4 и P2620: диаграммы диапазона мощности (объём всасывания, вакуум/компрессия), exploded-схемы, таблица присоединительных размеров и чертежи габаритов
Документы
Модели серии 2BE4 от Nash GD позиционируются, как идеальные нагнетательные установки максимальной производительности при эксплуатации в самых сложных температурных и пылевых условиях, химических и агрессивных средах. 2BE4 - это усовершенствованная версия модели 2BE3, которая отличается ещё большей «живучестью» и мощностью.
Все модели исполнены из высокопрочного чугуна (ВЧШГ), нержавеющей стали и её модификаций. Для увеличения стойкости к коррозии отдельных деталей и узлов установки, применяют полиизопреновое покрытие и керамическое напыление.
Разработанная на компьютерном оборудовании, новая система нагнетательно-всасывающих патрубков даёт большое число вариаций подключения к ним. Что делает эти системы универсальными для широкого спектра предприятий. Существует возможность дополнительно подключить отделитель на один из верхних или нижних патрубков — это значительно уменьшает занимаемую
