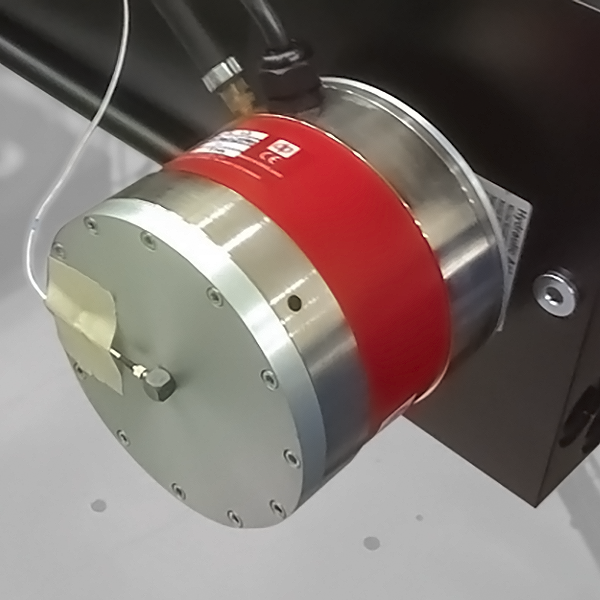

Инерциальные возбудители Data Physics GW-IV40
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (6)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 30 | blms_full |
| Инерциальная масса, кг | 1,21 | blms_full |
| Резьба цапфы метрич. | М6 | blms_full |
| Резонанс подрессоренной массы, Гц | 30 | blms_full |
| Усилитель | PA30E | blms_full |
| Потребляемая мощность, кВА | 0,1 | blms_full |
Графики / чертежи
dimension_drawing
Технические чертежи инерционных вибровозбудителей GW-IV40 и GW-IV45 (Data Physics) с габаритными размерами, резьбовыми соединениями и расположением кабельных вводов.
Документы
Инерциальные возбудители находят применение при проведении испытания на вибрацию ходовых частей автомобилей, строительных конструкций, корабельных взлетно-посадочных палуб, вертолетов, подводных лодок, приборов для геофизической съемки, а также систем виброкомпенсации.
Для проведения испытания на вибрацию в низкочастотном диапазоне, таких, например, как воспроизведение резонансов при вращении вертолетного ротора, завод-изготовитель специально настраивает подвеску возбудителя, обеспечивая максимальное толкающее усилие именно на заданных частотах.
Области применения:
Структурные (модальные) испытания переборок кораблей ВМФ и подводных лодок
Испытание трубопроводов промышленного предприятия
Испытание тяжелого машинного основания
Испытания стен и полов здания
Активное подавление вибрации (с системой управления, предоставляемой заказчиком)
