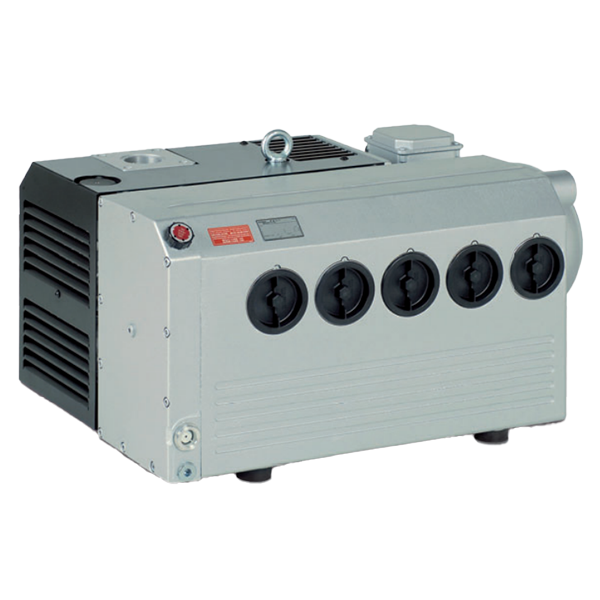

Пластинчато-роторный насос Elmo Rietschle V-VC 300
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (49)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 204 | blms_full |
| Производительность, м³/ч | 300 | blms_full |
| Мощность, кВт | 5,5 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (3~) | 400-690 В | blms_full |
| Ёмкость масляной системы, л | 8 | blms_full |
| Предельное парциальное давление, мбар (абс.) | 0,1 | blms_full |
| Уровень шума, дБ | 72 | blms_full |
| модель | V-VC 200 / V-VC 300 | pdf_vision |
| производитель | Elmo Rietschle, A Gardner Denver Product | pdf_vision |
| серия | VACOX | pdf_vision |
| документ | D 232, 1.2.2000 | pdf_vision |
| адрес | Gardner Denver Smiz GmbH, Zumngrund 7–11, 74864 SOPTHHEIM GERMANY | pdf_vision |
| телефон | +49 (0) 7623 / 580 - 0 | pdf_vision |
| факс | +49 (0) 7623 / 580 - 300 | pdf_vision |
| e-mail: ur-elmo@spd.gardnerdenver.com, www.pdd.elmorietschle.com | pdf_vision | |
| размеры_200_50Гц | 775 / 609 | pdf_vision |
| размеры_200_60Гц | 655 / 80 / 114 (a1) | pdf_vision |
| размер_300_a | 830 | pdf_vision |
| размер_300_a1 | 703 / 64 / 143 | pdf_vision |
| b_200 | 584 | pdf_vision |
| b_300 | 632 | pdf_vision |
| c_200 | 425 | pdf_vision |
| c_300 | 425 | pdf_vision |
| d_200 | 754 | pdf_vision |
| d_300 | 790 | pdf_vision |
| d1_200 | 690 | pdf_vision |
| d1_300 | 800 | pdf_vision |
| e_200 | 316 | pdf_vision |
| e_300 | 380 | pdf_vision |
| f_200 | 204 | pdf_vision |
| f_300 | 230 | pdf_vision |
| g_200 | 307 | pdf_vision |
| g_300 | 307 | pdf_vision |
| h_200 | 163 | pdf_vision |
| h_300 | 183 | pdf_vision |
| o_200 | 225 | pdf_vision |
| o_300 | 225 | pdf_vision |
| p_200 | 143,5 | pdf_vision |
| p_300 | 143,5 | pdf_vision |
| t | M 32 x 1,5 | pdf_vision |
| ew_200 | 220 (50 Hz) / 248 (60 Hz) | pdf_vision |
| ew_300 | 248 | pdf_vision |
| v_200 | 325 | pdf_vision |
| v_300 | 345 | pdf_vision |
| r1 | Rp 2 | pdf_vision |
| высота_395 | 395 | pdf_vision |
| ширина_388 | 388 | pdf_vision |
| резьба_подъем | M10 | pdf_vision |
Графики / чертежи
dimension_drawing
Технический чертёж габаритных размеров вакуумных насосов V-VC 200/300 (Elmo Rietschle) с таблицей размеров и легендой обозначений
Документы
Технические параметры:
• Производительность: от 50 до 1 535 м³/ч
• Предельное парциальное давление: 0,1 мбар (абс.)
Преимущества:
• Маслонаполненный вакуумный пластинчато-роторный насос
• фланцевый двигатель
• Подшипники с обеих сторон ротора
• Масляный / воздушный теплообменник является стандартным
• Модели серии 150 и выше оснащены тонким сетчатым фильтром, вакуумным обратным клапаном, газовым балластным клапаном, защитным кожухом и масляным сепаратором в стандартной комплектации.
• Версия IV предназначена для промышленного применения
• Версия XD предназначена для тяжелых условий эксплуатации
