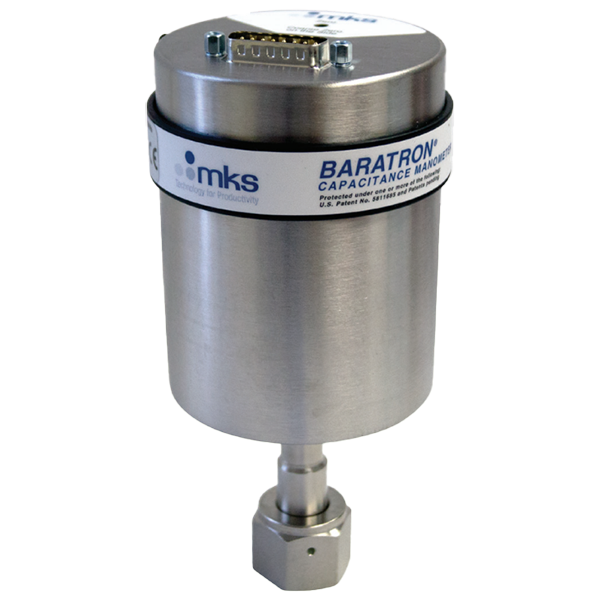

Баратрон MKS Instruments Baratron 629H
Бренд: MKS PDF интересно: producer не найден фото с blms.ru
Характеристики (24)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 15 – 40 | blms_full |
| Соединительный фланец | 1/2'', NW16-KF, NW25-KF | blms_full |
| Время прогрева, мин. | 120 - 240 | blms_full |
| Диапазон измерений, Torr | 0,02, 0.05, 0.1, 0.25, 1, 2, 10, 20, 100, 1000, 2000, 5000, 10000, 15000, 20000, 25000 | blms_full |
| Точность, % | 0,12; 0,15; 0,25; 0,50 | blms_full |
| Предельное избыточное давление, кПа | 310 | blms_full |
| Torr | and 0.02% of Full Scale/°C for 0.05 Torr | |
| Output Signal Pressure | 0 to +10 VDC into >10K Ω load | |
| Option not available | 0.02 Torr/45°C and 0.05 Torr/100°C. | |
| Option not available | 0.02 Torr/45°C and 0.05 Torr/100°C | |
| Resolution | 0.001% of Full Scale (0.002% of Full Scale for 0.02 and 0.05 Torr) | pdf_vision |
| Temperature Coefficients - Span | 0.02% of Reading/°C | pdf_vision |
| Ambient Operating Temperature 45°C version | +15°C to +40°C | pdf_vision |
| Ambient Operating Temperature 100°C version | +15°C to +50°C | pdf_vision |
| Volume | 6.3 cc | pdf_vision |
| Warm-Up Time | 2 hours for 1 - 25,000 Torr ranges; 4 hours for ranges < 1 Torr | pdf_vision |
| Overpressure Limit | 45 psia (310 kPa) or 150% Full Scale, whichever is greater | pdf_vision |
| Materials Exposed to Gases | Inconel | pdf_vision |
| Input Power Required 45°C version | +15 VDC ±5% @ 0.25 Amps | pdf_vision |
| Input Power Required 100°C version | 0.6 Amps for 100°C | pdf_vision |
| Output Signal | Pressure: 0 to +10 VDC into >10K Ω load | pdf_vision |
| Fittings Standard | 1/2" (12.7 mm) tubulation | pdf_vision |
| Fittings Optional | 8 VCR® and 8 VCO® female, NW16 KF and NW25 KF, 1.33" OD CF and 2.75" OD CF | pdf_vision |
| Compliance | CE | pdf_vision |
Графики / чертежи

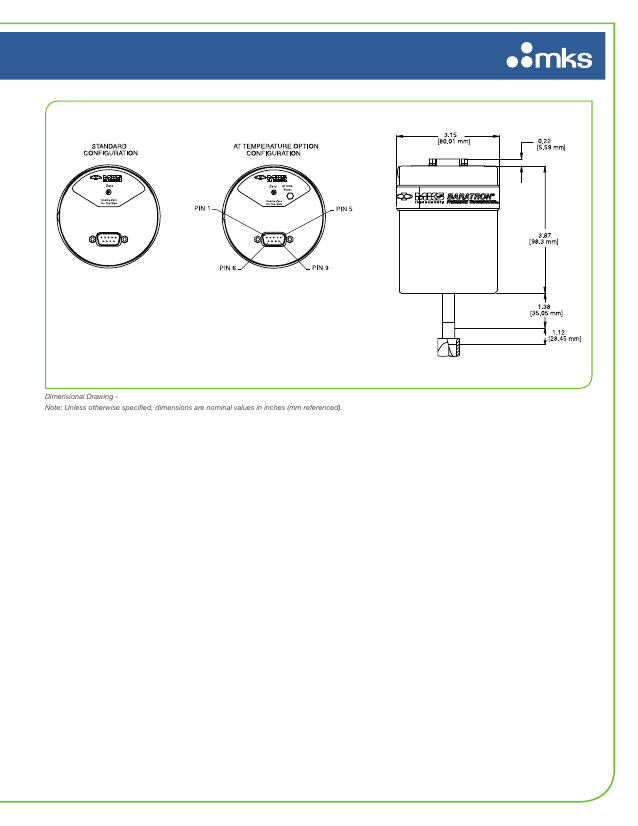

dimension_drawing
Чертёж с габаритными размерами датчика MKS: вид спереди (стандартная и высокотемпературная конфигурации) и вид сбоку с размерами в дюймах/мм
Документы
Рабочая температура, °C
15 – 40
Соединительный фланец
1/2'', NW16-KF, NW25-KF
Время прогрева, мин.
120 - 240
Диапазон измерений, Torr
0,02, 0.05, 0.1, 0.25, 1, 2, 10, 20, 100, 1000, 2000, 5000, 10000, 15000, 20000, 25000
Точность, %
0,12; 0,15; 0,25; 0,50
Предельное избыточное давление, кПа
310
Спецификация MKS Instruments Baratron 629H
2,1 Мб
