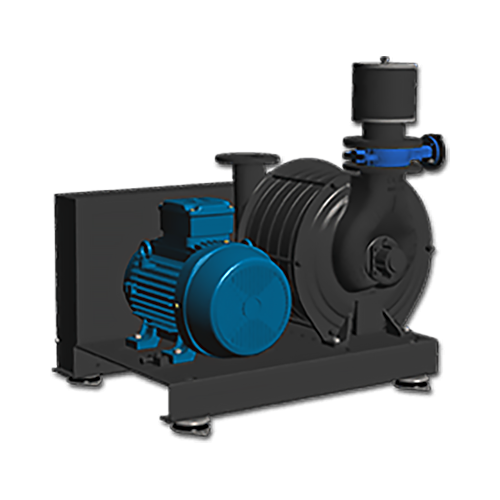

Центробежная воздуходувка Continental Industrie Model 020
Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru
Характеристики (44)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | 6" (152 мм), DN 150, PN 10 | blms_full |
| Фланец (выход) | 5" (127 мм), DN 125, PN 10 | blms_full |
| Производительность, м³/ч | 1 580 | blms_full |
| Частота вращения, об/мин | 3600 об/мин с прямым приводом (60Hz), 6400 об/мин с ремённой передачей | blms_full |
| Избыточное давление, бар (изб.) | 0,77 | blms_full |
| ЧИСЛО СТУПЕНЕЙ | от 1 до 10 (литой) | |
| СОЕДИНЕНИЕ НА ВХОДЕ | 6” (152 мм) ФЛАНЕЦ, DN 150, PN 10 | |
| СОЕДИНЕНИЕ НА ВЫХОДЕ | 5” (127 мм) ФЛАНЕЦ, DN 125, PN 10 | |
| РАБОЧАЯ СКОРОСТЬ | 3600 об/мин с прямым приводом (60Hz), 6400 об/мин | |
| ДИАМЕТР ИМПЕЛЛЕРА | 16” (406,4 мм) | |
| ОКРУЖНАЯ СКОРОСТЬ ИМПЕЛЛЕРА | 246 f/s (75 м/с) | |
| ПЕРВАЯ КРИТИЧЕСКАЯ СКОРОСТЬ | 4620 об/мин (10-ступенчатый) | |
| ДОПУСТИМАЯ ВИБРАЦИЯ | Полный размах 4,5 мм/с | |
| КОРПУС ПОДШИПНИКА | Литый чугун FGL 250 | |
| КРЫШКИ, СЕКЦИИ | Алюминиевый сплав Al Si 7 Mg | |
| СТЯЖКИ | диаметр ½ ” (12.7 мм), сталь A60 | |
| ГЕРМЕТИК | Силикон RTV Is502 | |
| ПОДШИПНИКИ | Шариковый подшипник 6308 C3 стандарт AFBMA B10 | |
| РАБОЧИЕ КОЛЕСА | Алюминиевый сплав Al Si 10 Mg | |
| число_ступеней | от 1 до 10 (четы.) | pdf_vision |
| соединение_на_входе | 6" (152 мм) ФЛАНЕЦ, DN 150, PN 10 | pdf_vision |
| соединение_на_выходе | 5" (127 мм) ФЛАНЕЦ, DN 125, PN 10 | pdf_vision |
| расход_на_выходе | 3600 об/мин с внешним приводом (60Гц, 6400 об/мин с внешним приводом (50Гц | pdf_vision |
| смазка | КОНСИСТЕНТНАЯ | pdf_vision |
| диаметр_шкива | 18" (406,4 мм) | pdf_vision |
| окружная_скорость_импеллера | 246 ft/s (75 м/с) | pdf_vision |
| левая | КРИТИЧЕСКАЯ СКОРОСТЬ - 142% ОБ/МИН (10-ступенчатый) | pdf_vision |
| привод | ПЕРЕДНИЙ ПРИВОД КЛИНОВИДНОГО РЕМНЯ | pdf_vision |
| конец_вала | 13/16" (20 мм), ХОЛОСТОЙ КОНЕЦ ПРИВОДА - СТАНДАРТ | pdf_vision |
| корпус_подшипника | Литая сталь FGL250 | pdf_vision |
| крышки | СЕРЫЙ АЛЮМИНИЕВЫЙ СПЛАВ Al Si 10 Mg | pdf_vision |
| стяжки | ГЛАВНЫЙ 1" (27 мм), сталь А36 | pdf_vision |
| герметики | САРЛОН RTV #5920 | pdf_vision |
| уплотнения_воздуха | (РАЗДЕЛЁННЫЕ КОЛЬЦА НА КАЖДОМ КОНЦЕ ВАЛА) | pdf_vision |
| уплотнения_вала | ЧЕТЫРЕ ГРАФИТОВЫХ КОЛЬЦА НА КАЖДОМ КОНЦЕ ВАЛА | pdf_vision |
| подшипники | ШАРОВЫЕ ПОДШИПНИКИ 6305 СЗ СТАНДАРТ AFEMA B10 | pdf_vision |
| вал | УГЛЕРОДИСТАЯ СТАЛЬ C35 (ВОЗМОЖНО ИСПОЛЬЗОВАНИЕ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ) | pdf_vision |
| рабочее_колесо | АЛЮМИНИЕВЫЙ СПЛАВ Al Si 10 Mg | pdf_vision |
| опора_аппарата | СТАЛЬ | pdf_vision |
| установочные_рамы | ОДНОНАПРАВЛЕННЫЕ АНТИВИБРАФОННЫЕ ПОДШИПНИКИ | pdf_vision |
| уровень_шума | В СООТВЕТСТВИИ СТАНДАРТ OSHA (ЛОКАЛЬНОЕ ПРОВЕДЕНИЕ СЕРТИФИКАЦИИ) | pdf_vision |
| марка_модели | MODEL 20 | pdf_vision |
| рабочая_зона | DD 60Hz MODEL 20 / DD 50Hz MODEL 20 | pdf_vision |
| производительность | в м³/ч | pdf_vision |
Документы
Материал конструкции
Корпус Подшипника: Литый чугун FGL 250
Крышки, секции: Алюминиевый сплав Al Si 7 Mg
Стяжки: диаметр ½ " (12.7 мм), сталь A60
Герметик: Силикон RTV Is502
Уплотнения (ВОЗДУХ): Графитовые кольца на каждом конце
Уплотнения (ГАЗ): Четыре графитных кольца на каждом конце с подачей инертных газов
Подшипники: Шариковый подшипник 6308 C3 стандарт AFBMA B10
Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали)
Рабочие колёса: Алюминиевый сплав Al Si 10 Mg
Опора двигателя: Сталь
Установка рамы-основания: Антивибрационные прокладки
Уровень шума: В соответствии стандартам OSHA (возможно проведение сертификационных испытаний)
Фланец (вход)
6" (152 мм), DN 150, PN 10
Фланец (выход)
5" (127 мм), DN 125, PN 10
