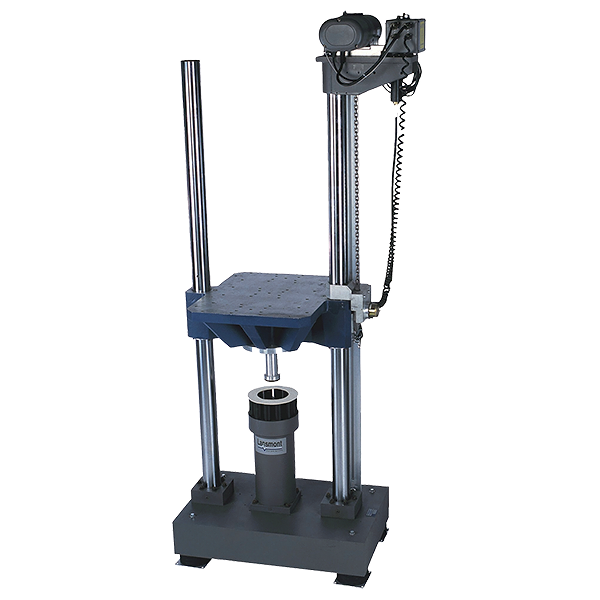

Ударный стенд Model 65/81
Бренд: — PDF интересно: producer не найден фото с blms.ru
Характеристики (31)
| Параметр | Значение | Источник |
|---|---|---|
| Электропитание, В | 200-240 | blms_full |
| Вес, кг | 2359 - 2721 | blms_full |
| Макс. вес испытуемого образца, кг | 227 | blms_full |
| Размер стола, мм | 650 х 810 | blms_full |
| Макс. изменение скорости (пустой стол), м/сек | 7,3 | blms_full |
| Макс. ускорение (пустой стол), g | 600 | blms_full |
| Мин. импульс (пустой стол), мс | 2 | blms_full |
| Размеры стенда (ШхГхВ), см | 146 х 65 х 298 | blms_full |
| Вес стола, кг | 204 | blms_full |
| Controller 100 – 120 VAC/1Φ/50 – 60 Hz | 3 amp min. | |
| Тип оборудования | Shock Tester (ударный стенд) | pdf_vision |
| Модель | 65/81 | pdf_vision |
| Производитель | Lansmont | pdf_vision |
| Размеры стола (сторона-сторона) | 25.6 in (65 cm) | pdf_vision |
| Размеры стола (перед-назад) | 31.9 in (81 cm) | pdf_vision |
| Максимальное ускорение | 600g | pdf_vision |
| Минимальная длительность импульса | 2 msec (half sine) | pdf_vision |
| Максимальное изменение скорости | 24 ft/sec (7.3 m/sec) | pdf_vision |
| Формы импульсов | Half Sine, Trapezoid, Terminal Peak Sawtooth* (*с опциональным программатором) | pdf_vision |
| Максимальная нагрузка | 500 lbs (227 kg) | pdf_vision |
| Высота машины | 119-149 in (303-379 cm) | pdf_vision |
| Ширина машины (сторона-сторона) | 59 in (150 cm) | pdf_vision |
| Глубина машины (перед-назад) | 32 in (81 cm) | pdf_vision |
| Питание машины | 200-240 VAC/30/50-60 Hz: 5 amp min; 380-480 VAC/30/50-60 Hz: 3 amp min | pdf_vision |
| Питание контроллера | 100-120 VAC/10/50-60 Hz: 3 amp min; 200-240 VAC/10/50-60 Hz: 3 amp min | pdf_vision |
| Азот | 2200 psi (152 bar) | pdf_vision |
| Заводской воздух | 90 psi (6.2 bar), для Low Impulse Kit | pdf_vision |
| Система управления | TouchTest Shock II Table Top Control Console | pdf_vision |
| Адрес | 17 Mandeville Court, Monterey, California 93940 | pdf_vision |
| Телефон | 831.655.6600 | pdf_vision |
| Сайт | lansmont.com | pdf_vision |
Документы
Ударный стенд производства компании Lansmont (США) модели 65/81 предоставляет инженеру-испытателю широкий спектр возможностей при 65х81 см литом алюминиевом столе, грузоподъёмности 227 кг и максимальном ускорении 600 g. Модель 65/81 может быть сконфигурирована на выполнение ударов формы полусинус, трапеция, треугольник с небольшим временем между импульсами. Цельный алюминиевый стол, система управления и сейсмическая масса работают в единой системе для того, чтобы выполнить исключительно точные последовательности ударов.
Модель 65/81 поставляется с системой управления TouchTestTM Shock 2, которая позволяет оператору контролировать все необходимые параметры для испытаний на удар и включает в себя набор таких инструментов, как Shock Pulse Predictor (Предсказатель импульса), Auto-Cycle (Авто-цикл) для последовательных импульсов и широкий спектр возможностей программирования испытаний.
