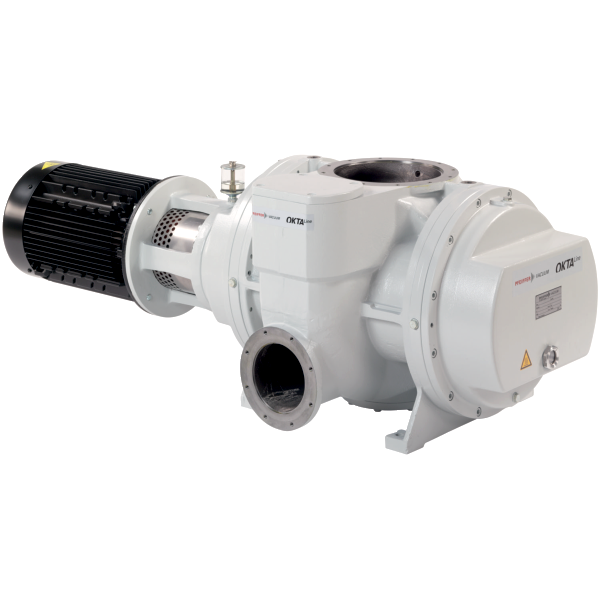

Насос Рутса Pfeiffer Vacuum Okta 4000
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (84)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 250 ISO-F | blms_full |
| Фланец (выход) | DN 160 ISO-F | blms_full |
| Габариты (ДxШxВ), мм | 1,589 x 655 x 560 | blms_full |
| Вес, кг | 670 | blms_full |
| Производительность, м³/ч | 2 160 - 6 490 | blms_full |
| Частота вращения, об/мин | 3 000 / 3 600 | blms_full |
| Класс защиты | IP55 | blms_full |
| Температура окр. среды, °C | 5 - 40 | blms_full |
| Тип охлаждения | Воздушное | blms_full |
| Уровень герметичности, мбар·л/с | 1·10⁻² | blms_full |
| Напряжение, В | 400-690 | blms_full |
| Уровень шума, дБ | 79 | blms_full |
| Okta 4000, Roots pump, 400/690 V, 50 Hz | 460 V, 60 Hz | |
| For mains voltage | 400/690 V, 50 Hz respectively 460 V, 60 Hz | |
| Ambient temperature 5-40 °C | 41-104 °F | 278-313 K | |
| Differential pressure at the overflow valve 25 hPa | 18.75 Torr | 25 mbar | |
| Leak rate 1 · 10-3 Pa m3/s | 7.5 · 10-3 Torr l/s | | |
| Mains requirement | voltage 50 Hz 400/690 V | |
| Mains requirement | voltage 60 Hz 460 V | |
| Nominal pumping speed 2,160-6,490 m³/h | 1,271.38-3,820.01 cfm | | |
| Nominal pumping speed at 50 Hz 4,325 m³/h | 2,545.7 cfm | 72,083.33 l/min | |
| Nominal pumping speed at 60 Hz 5,190 m³/h | 3,054.83 cfm | 86,500 l/min | |
| Nominal pumping speed max. 6,490 m³/h | 3,820.01 cfm | 108,166.67 l/min | |
| Nominal pumping speed min. 2,160 m³/h | 1,271.38 cfm | 36,000 l/min | |
| Nominal rotation speed at 50 Hz 3,000 rpm | 3,000 min-1 | |
| Nominal rotation speed at 60 Hz 3,600 rpm | 3,600 min-1 | |
| Rotation speed 1,500-4,500 rpm | 1,500-4,500 min-1 | |
| Voltage | Range ±5 % | |
| Weight | with motor 670 kg | 1,477.08 lb | |
| Okta 800/M | Okta 1000/M | Okta 2000/M | Okta | |
| Okta 300/M | Okta 500/M | Okta 600/M | Okta | |
| Claw set for Okta 4000/M | Okta 6000/M, DN | |
| Claw Set for Okta 4000/M | Okta 6000/M, DN | |
| Claw set for Okta 4000/M | Okta 6000/M, DN | |
| Screw Set for Okta 4000/M | Okta 6000/M, DN | |
| Screw Set for Okta 4000/M | Okta 6000/M, DN | |
| for Okta 4000/M | Okta 6000/M | Okta 4000 G, | |
| Okta 300/M | Okta 500/M | Okta 600/M | Okta | |
| Splinter shield for Okta 4000/M | Okta 4000 G | | |
| Splinter shield for Okta 4000/M | Okta 6000/M | | |
| Please contact us | T +49 6441 802-0 | |
| Название | Okta 4000, Roots pump, 400/690 V, 50 Hz | 460 V, 60 Hz | pdf_vision |
| Быстродействие | 2180 to 6490 m³/h | pdf_vision |
| Напряжение | 400/690 V, 50 Hz; 460 V, 60 Hz | pdf_vision |
| Перегрузка по температуре | благодаря интегральному перепускному клапану | pdf_vision |
| Область применения | низкий и средний вакуум | pdf_vision |
| Двигатель | с двигателем IE3 | pdf_vision |
| Температура окружающей среды | 5-40 °C | 41-104 °F | 278-313 K | pdf_vision |
| Охлаждение (стандартное) | воздух | pdf_vision |
| Перепад давления на перепускном клапане | 25 hPa | 18.75 Torr | 25 mbar | pdf_vision |
| Перепад давления (макс.) | 25 hPa | pdf_vision |
| Размеры (Д x Ш x В) | 1,588 x 655 x 560 mm | 62.55 x 25.79 x 22.05 inch | pdf_vision |
| Уровень звукового давления (EN ISO 2151) при 10 кПа | 79 dB(A) | pdf_vision |
| Уровень звукового давления (EN ISO 2151) при 1 кПа | 74 dB(A) | pdf_vision |
| Фланец (вход) | DN 250 ISO-F/DN 250 PN 16 | pdf_vision |
| Фланец (выход) | DN 160 ISO-F/DN 160 PN 16 | pdf_vision |
| Размеры A | 1569 mm | pdf_vision |
| Размеры B | 616 mm | pdf_vision |
| Размеры C | 560 mm | pdf_vision |
| Размеры D | 400 mm | pdf_vision |
| Производитель | Pfeiffer Vacuum | pdf_vision |
| Сайт | www.pfeiffer-vacuum.com | pdf_vision |
| Модель | Okta 4000, Roots pump, 400/690 V, 50 Hz | pdf_vision |
| Скорость натекания | 1·10⁻³ Pa mbar l/s | 7.5·10⁻⁴ Torr l/s | 1·10⁻⁵ mbar l/s | pdf_vision |
| Требования к сети (напряжение 50 Гц) | 400/690 V | pdf_vision |
| Требования к сети (напряжение 60 Гц) | 460 V | pdf_vision |
| Защита двигателя | 3TF | pdf_vision |
| Номинальная скорость откачки | 2,160–6,490 m³/h | 1,271–38.3–820.01 cfm | 36,000–108,166.87 l/min | pdf_vision |
| Номинальная скорость откачки при 50 Гц | 4,325 m³/h | 2,545.7 cfm | 72,083.33 l/min | pdf_vision |
| Номинальная скорость откачки макс. | 6,490 m³/h | 3,804.83 cfm | 108,500 l/min | pdf_vision |
| Номинальная скорость откачки при 60 Гц | 5,190 m³/h | 3,058.01 cfm | 86,168.67 l/min | pdf_vision |
| Номинальная скорость откачки мин. | 2,160 m³/h | 1,271.38 cfm | 36,000 l/min | pdf_vision |
| Номинальная частота вращения при 50 Гц | 3,000 rpm | 3,000 мин⁻¹ | pdf_vision |
| Номинальная частота вращения при 60 Гц | 3,600 rpm | 3,600 мин⁻¹ | pdf_vision |
| Рабочая жидкость | P3 | pdf_vision |
| Заправка рабочей жидкостью | 6.8 l | pdf_vision |
| Категория защиты | IP55 | pdf_vision |
| Номинальная мощность при 50 Гц | 11 kW | pdf_vision |
| Номинальная мощность при 60 Гц | 13.2 kW | pdf_vision |
| Диапазон частоты вращения | 1,500–4,500 rpm | 1,500–4,500 мин⁻¹ | pdf_vision |
| Версия | Standard with motor | pdf_vision |
| Диапазон напряжений | 45 % | pdf_vision |
| Вес (с двигателем) | 670 kg | 1,477.08 lb | pdf_vision |
| Номер для заказа | PP W71 000 | pdf_vision |
Документы
• Скорость откачки от 2 160 до 6 490 м3/ч:
• Самое высокое значение сжатия среди конкурентов
• Встроенный перепускной клапан (защищает от перегрузки)
• Без потребление охлаждающей жидкости
• Применение в низком и среднем вакууме
• 3-фазный двигатель, IE3
Фланец (вход)
DN 250 ISO-F
Фланец (выход)
DN 160 ISO-F
Габариты (ДxШxВ), мм
1,589 x 655 x 560
