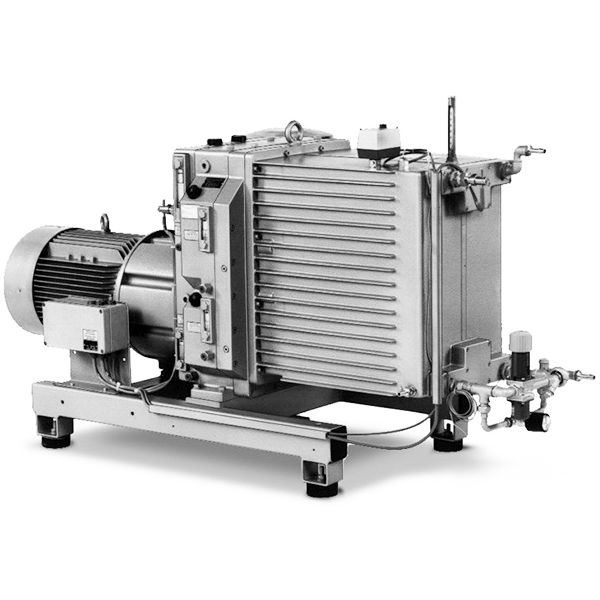

Пластинчато-роторный насос Elmo Rietschle V-VWZ 702
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (39)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 1645 / 1705 | blms_full |
| Производительность, м³/ч | 700 | blms_full |
| Мощность, кВт | 18,5 / 22,0 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (3~) | 230-400 В | blms_full |
| Предельное остаточное давление, мбар (абс.) | 0,5 | blms_full |
| Ёмкость масляной системы, л | 21 | blms_full |
| Сила тока, А (3~) | 36 / 43 | blms_full |
| Уровень шума, дБ | 78 | blms_full |
| модель | V-VWZ (14) | pdf_vision |
| единицы_измерения | мм | pdf_vision |
| дата | 2.2.98 | pdf_vision |
| документ | D 134 | pdf_vision |
| производитель | Elmo Rietschle, A Gardner Denver Product | pdf_vision |
| адрес | Gardner Denver Schopfheim GmbH, Roggenmatt 4, 79650 Schopfheim, Germany | pdf_vision |
| телефон | +49 (0) 7622 / 392-0 | pdf_vision |
| факс | +49 (0) 7622 / 392-500 | pdf_vision |
| e-mail: gd.elmo@t-online.com | pdf_vision | |
| сайт | www.gd-elmoetschle.com | pdf_vision |
| Модель | V·VWZ (14): 702 / 1002 / 1202 | pdf_vision |
| м³/ч | 702 / 1000 / 1200 | pdf_vision |
| mbar (абс.) | 160 | pdf_vision |
| Частота | 50 Гц / 60 Гц | pdf_vision |
| Допуск | ±10% | pdf_vision |
| Мощность, кВт | 50 Гц: 18.5 / 22.0 / 30.0; 60 Гц: 21.5 / 26.0 / 33.0 | pdf_vision |
| Ток, А | 50 Гц: 36.7±0.8 / 41.7±0.8 / 43.7±4.8; 60 Гц: 41.7±0.8 / 58.5±3.5 / 73.4±2 | pdf_vision |
| Частота вращения, мин⁻¹ | 50 Гц: 990; 60 Гц: 1140 | pdf_vision |
| Уровень шума, дБ(А) | 50 Гц: 79 / 80 / 82; 60 Гц: N1 / N2 | pdf_vision |
| Масса, кг | 1645 / 1705 / 2135 / 2400 / 2510 / 2650 (мин./макс.) | pdf_vision |
| Масло для уплотнения | H: 0.342 / 0.418; N: 0.351; Y: 0.359 / 0.437 (л/ч) | pdf_vision |
| Расход воды | H: 260 / 340 / 360; N: 270 / 350 / 390 (л/ч) | pdf_vision |
| Всасывание | Всасывающий патрубок / Sauganschluss | pdf_vision |
| Выпуск | Нагнетательный патрубок / Druckanschluss | pdf_vision |
| Трёхфазный двигатель | Drehstrommotor | pdf_vision |
| Защитный выключатель | Stromabschalter / Star-Delta starter / Sterntele | pdf_vision |
| Указание | DN64165 | pdf_vision |
| Макс. масса | Max. Gewicht | pdf_vision |
| Всасываемый объём | Ansaugvolumen / Capacité d'aspiration / Velocità di aspirazione | pdf_vision |
| Макс. температура | 15°C, температура на входе | pdf_vision |
Графики / чертежи
dimension_drawing
Технический чертёж габаритных размеров вакуумного насоса Elmo Rietschle V-VWZ с таблицей спецификаций и легендой соединений
dimension_drawing
Технический чертёж вакуумного насоса Elmo Rietschle V-VWZ с габаритными размерами и таблицей подключений (многоязычная легенда портов)
Документы
• Двухступенчатый вакуумный насос с внутренним водяным охлаждением
• Подходит для работы с агрессивными газами
• Термостат рабочей температуры и встроенный клапан регулирования охлаждающей воды
• Лёгкая замена ступеней благодаря модульной конструкции
• Большой ассортимент аксессуаров
