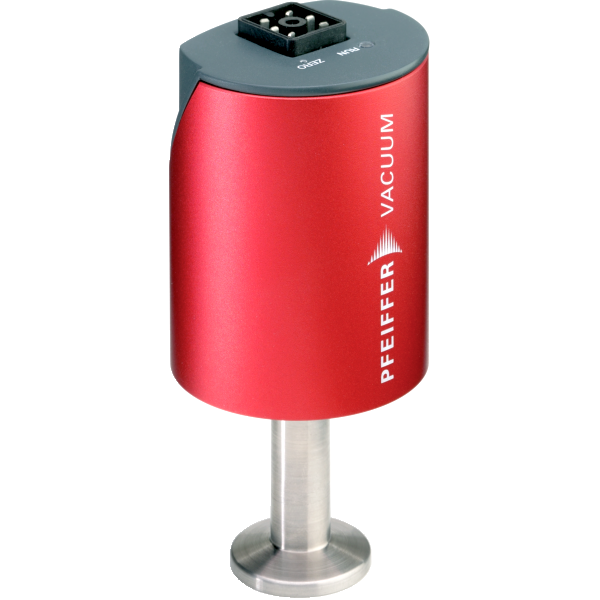

Мембранно-ёмкостный вакуумметр Pfeiffer Vacuum ActiveLine CMR 362
Бренд: Pfeiffer ✓ обогащена PDF интересно: producer не найден фото с blms.ru
Характеристики (45)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 5 - 50 | blms_full |
| Соединительный фланец | DN 16 ISO-KF; DN 16 CF-F | blms_full |
| Диапазон измерений, гПа | 1 · 10⁻² – 1,1 · 10² | blms_full |
| Макс. температура отжига, °C | ≤ 110 | blms_full |
| Тип сенсора | Ёмкостный | blms_full |
| Макс. давление, гПа | 2·10³ | blms_full |
| Output signal | Measuring range 1 – 9.8 V | |
| Temperature effect | on zero point 0,005 % F.S./°C | |
| Temperature effect | on range 0.01% of measured value/ °C | |
| Temperature | Storage, max +65 °C | |
| Temperature | Storage, min -40 °C | |
| Bakeout temperature at the flange ≤110 °C | ≤230 °F | ≤383.15 K | |
| Output signal | Minimum load 10 kΩ | |
| Pressure max. 2 · 103 hPa | 1.5 · 103 Torr | 2 · 103 mbar | |
| Full scale 100 hPa | 75 Torr | 100 mbar | |
| Weight 0.33 kg | 0.73 lb | |
| Output signal | Minimum load 10 kΩ | |
| Модель | CMR 362, 100 hPa F.S., DN 16 ISO-KF | pdf_vision |
| Выходной сигнал (диапазон измерений) | 1 – 9 В | pdf_vision |
| Диапазон измерений | 1 · 10⁻² … 1.1 · 10² hPa | pdf_vision |
| Материалы, контактирующие со средой | Ceramic (Al₂O₃ = 99.5 %) | pdf_vision |
| Материал фланца | Stainless steel | pdf_vision |
| Температура выпечки (на фланце) | ≤ 150 °C, ≤ 230 °F, ≤ 383.15 K | pdf_vision |
| Влияние температуры на нулевую точку | 0.008 % F.S./°C | pdf_vision |
| Влияние температуры на диапазон | 0.01 % от измеренного значения/°C | pdf_vision |
| Анод | 1337227 | pdf_vision |
| Рабочая температура | 5 – 50 °C | pdf_vision |
| Макс. температура хранения | +65 °C | pdf_vision |
| Мин. температура хранения | -40 °C | pdf_vision |
| Точность измерения | 0.2 % (от измеренного значения) | pdf_vision |
| Метод измерения | Capacitive | pdf_vision |
| Напряжение питания | 14 – 30 V DC | pdf_vision |
| Объём | ≤ 3.6 cm³ | pdf_vision |
| Мин. нагрузка выходного сигнала | 10 kΩ | pdf_vision |
| Макс. давление | 2 · 10³ hPa | pdf_vision |
| Полный диапазон | 100 hPa | 75 Torr | 100 mbar | pdf_vision |
| Вес | 0.33 kg | pdf_vision |
| Разрешение | 0.003 % F.S. | pdf_vision |
| Время отклика | 30 ms | pdf_vision |
| Макс. потребляемая мощность | 1 W | pdf_vision |
| Подключение фланца | DN 16 ISO-KF | pdf_vision |
| Номер для заказа | PT R24 611 | pdf_vision |
| Дальность передачи сигнала, м | 120 | producer |
| Макс. рабочая температура, °C | +55 (у нас 50 — расхождение, требует проверки) | producer_llm |
| Варианты присоединения | Pipe OD 1/2", DN 16 ISO-KF, DN 16 CF-R, Cajon 8 VCR | producer |
Графики / чертежи
dimension_drawing

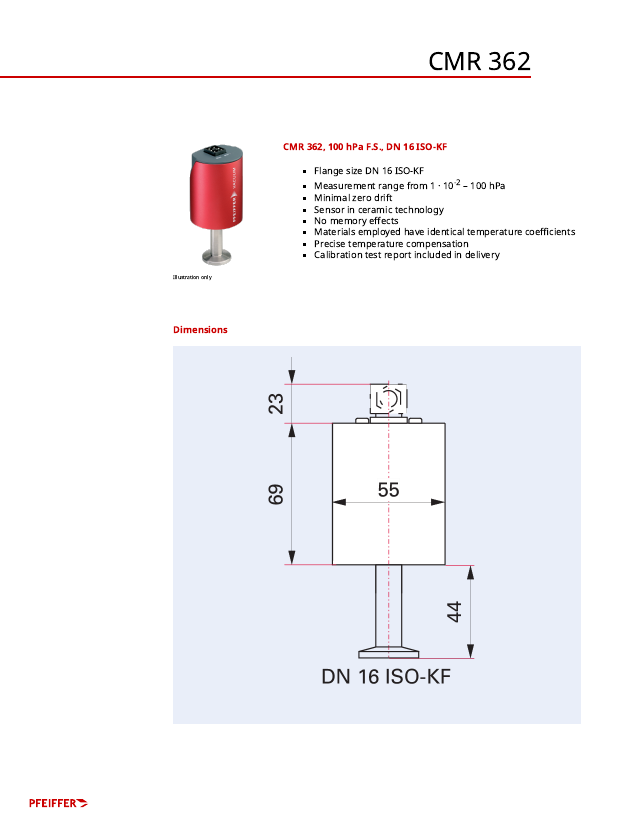

Техническая страница датчика CMR 362 Pfeiffer: фото прибора, список характеристик и чертёж габаритных размеров (DN 16 ISO-KF)
Документы
Рабочая температура, °C
5 - 50
Соединительный фланец
DN 16 ISO-KF; DN 16 CF-F
Диапазон измерений, гПа
1 · 10⁻² – 1,1 · 10²
Макс. температура отжига, °C
≤ 110
Тип сенсора
Ёмкостный
Макс. давление, гПа
2·10³
Спецификация Pfeiffer Vacuum ActiveLine CMR 362
2,7 Мб
ООО "БЛМ Синержи" осуществляет поставки оборудования по всей территории Российской Федерации, а также в страны СНГ.
Стоимость и сроки доставки рассчитываются индивидуально для каждого заказа и зависят от региона, габаритов, веса груза и выбранного способа транспортировки.
Важно:
Работаем только с юридическими лицами. Все расчёты производятся по безналичному расчёту.
Загрузка отзывов...
BX.ready(function() {
var obCatalogComments_2075 = new JCCatalogSocnetsComments({'serviceList':{'blog':true},'settings':{'blog':{'ajaxUrl':'/bitrix/templates/aspro-premier-custom/components/bitrix/catalog.comments/catalog/ajax.php?IBLOCK_ID=14&ELEMEN
Обогащение: данные производителя
| Параметр | Значение | Источник |
|---|---|---|
| Дальность передачи сигнала, м | 120 | производ. |
| Макс. рабочая температура, °C | +55 (у нас 50 — расхождение, требует проверки) | производ. ⚠ |
| Варианты присоединения | Pipe OD 1/2", DN 16 ISO-KF, DN 16 CF-R, Cajon 8 VCR | производ. |
Жизненный цикл: active
Факты производителя: Страница дистрибьютора подтверждает серию CMR 361–365: выход 1.0–9.8 В, дальность сигнала 120 м, выпечка 110 °C, питание 14–30 В DC, 1 Вт, точность 0.2 %. CMR 362: диапазон 1E-2–110 мбар, макс. давление 2 bar. Рабочая температура указана +5…+55 °C (у нас 50).
