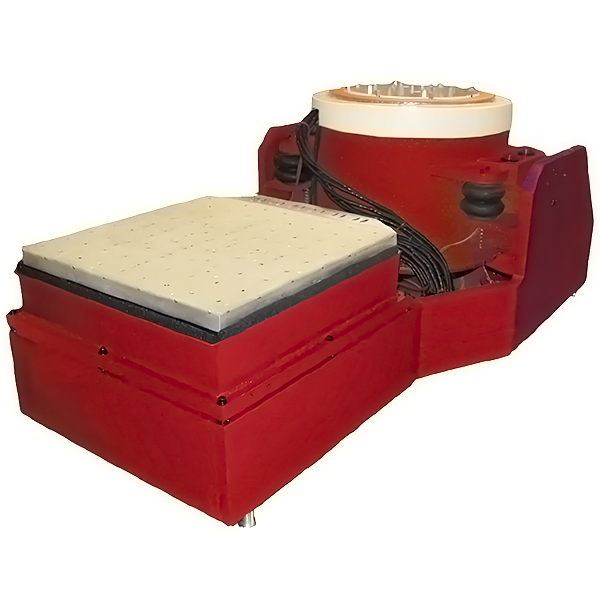

Воздухоохлаждаемый вибростенд Data Physics LE-1216
Бренд: Data Physics PDF частично фото с blms.ru
Характеристики (42)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 53 400 | blms_full |
| Диаметр арматуры, мм | 438 | blms_full |
| Масса арматуры, кг | 54,4 | blms_full |
| Макс. перемещение (пик-пик), мм | 50,8 - 76,2 | blms_full |
| Макс. усилие (ШСВ), H | 53 400 | blms_full |
| Макс. ускорение (синус), g | 100 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 680 | blms_full |
| Диапазон рабочих частот, Гц | 5 - 3000 | blms_full |
| Peak Sine Force | 12000 lbf (53.4 kN) | |
| Random Force rms | 12000 lbf (53.4 kN) | |
| Velocity Peak | 71 in/sec. (1.8 m/sec) | |
| Peak Sine Force | 12000 lbf (53.4 kN) | |
| Random Force rms | 12000 lbf (53.4 kN) | |
| Velocity Peak | 71 in/sec. (1.8 m/sec) | |

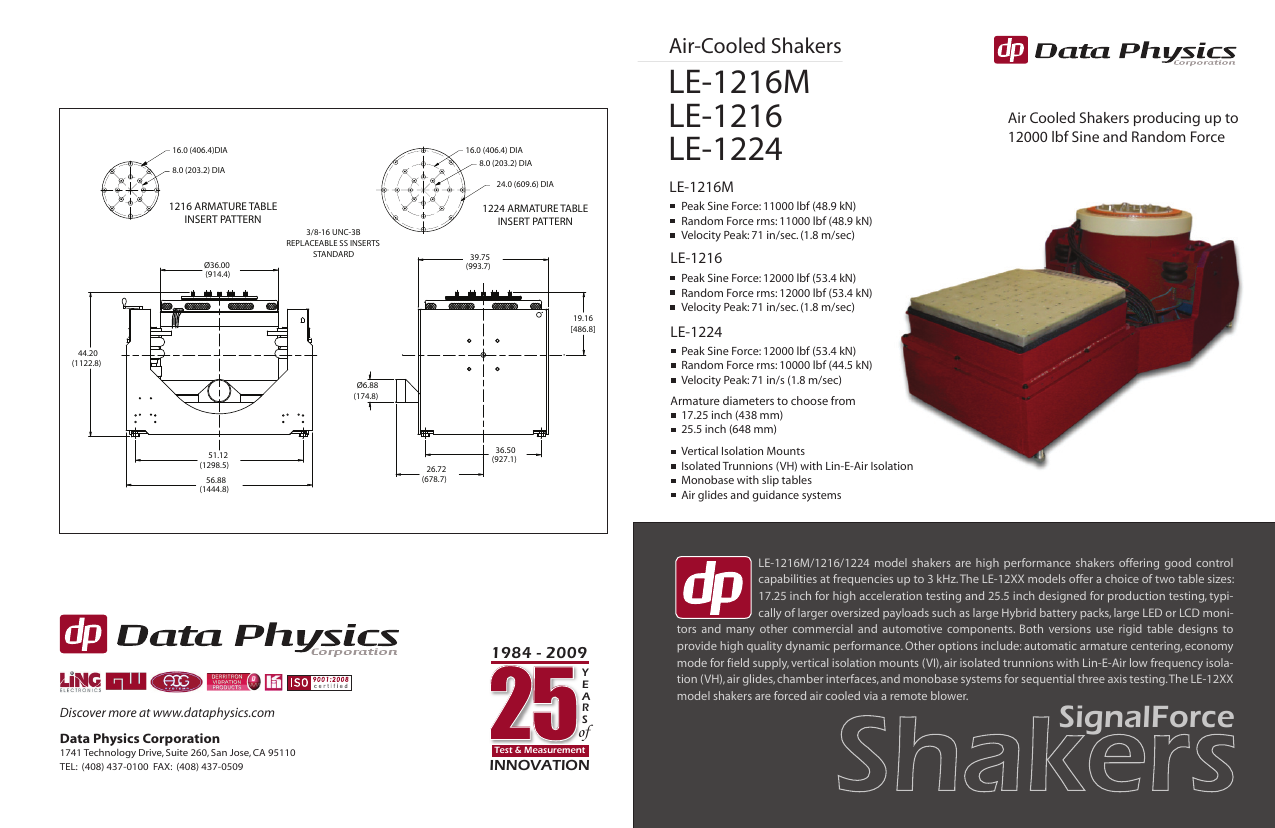

| Тип | Воздушное охлаждение (Air-Cooled Shakers) | pdf_vision |
| Производитель | Data Physics Corporation | pdf_vision |
| Серия | SignalForce Shakers | pdf_vision |
| Модели | LE-1216M, LE-1216, LE-1224 | pdf_vision |
| LE-1216M Пиковая синус-сила | 11000 lbf (48.9 kN) | pdf_vision |
| LE-1216M Случайная сила rms | 11000 lbf (48.9 kN) | pdf_vision |
| LE-1216M Пиковая скорость | 71 in/sec (1.8 m/sec) | pdf_vision |
| LE-1216 Пиковая синус-сила | 12000 lbf (53.4 kN) | pdf_vision |
| LE-1216 Случайная сила rms | 12000 lbf (53.4 kN) | pdf_vision |
| LE-1216 Пиковая скорость | 71 in/sec (1.8 m/sec) | pdf_vision |
| LE-1224 Пиковая синус-сила | 12000 lbf (53.4 kN) | pdf_vision |
| LE-1224 Случайная сила rms | 11000 lbf (44.5 kN) | pdf_vision |
| LE-1224 Пиковая скорость | 71 in/s (1.8 m/sec) | pdf_vision |
| Диаметры якоря LE-1224 | 17.25 inch (438 mm), 25.5 inch (648 mm) | pdf_vision |
| Максимальная частота | до 3 kHz | pdf_vision |
| Размеры столов | 17.25 inch / 25.5 inch | pdf_vision |
| Охлаждение | Принудительное воздушное через удалённый вентилятор (remote blower) | pdf_vision |
| Резьба вставок | 3/8-16 UNC-3B, сменные SS вставки стандарт | pdf_vision |
| Вставки 1216 | 16.0 (406.4) DIA / 8.0 (203.2) DIA | pdf_vision |
| Вставки 1224 | 16.0 (406.4) DIA / 8.0 (203.2) DIA / 24.0 (609.6) DIA | pdf_vision |
| Габариты LE-1216 (В x Г x Ш) | 44.20 (1123.8) x 51.12 (1298.5) x 56.88 (1444.8) inch (mm) | pdf_vision |
| Габариты LE-1224 (В x Г x Ш) | 19.16 (486.8) x 39.75 (993.7) x 36.50 (927.1), 26.22 (676.7) inch (mm) | pdf_vision |
| Адрес | 1741 Technology Drive, Suite 260, San Jose, CA 95110 | pdf_vision |
| Тел | (408) 437-0100 | pdf_vision |
| Факс | (408) 437-0509 | pdf_vision |
| Сайт | www.dataphysics.com | pdf_vision |
| Модель | SignalForce/Data Physics — Shakers & Accessories | pdf_vision |
Документы
Для всех моделей вибростендов доступны следующие решения:
Пневмоопоры для защиты от вертикальной вибрации;
Поворотная цапфа для испытаний с вертикальной и горизонтальной вибрацией;
Моноблочная конфигурация, в которой возбудитель и стол скольжения смонтированы на общей базе для тестирования по трём осям.
Все типы вибростендов большой мощности сконструированы на композиционных пластинах с использованием расположенных специальным образом подшипников. Вибростенд может дополнительно оснащаться системой автоматической балансировки, обеспечивающей стабильное положение движущихся элементов при загрузке или разгрузке испытательного стола.
Макс. усилие (Синус), Н
53 400
Диаметр арматуры, мм
438
Масса арматуры, кг
54,4
Макс. перемещение (пик-пик), мм
50,8 - 76,2
Макс. усилие (ШСВ), H
53 400
Макс. ускорение (синус), g
100
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
680
Диапазон рабочих частот, Г
