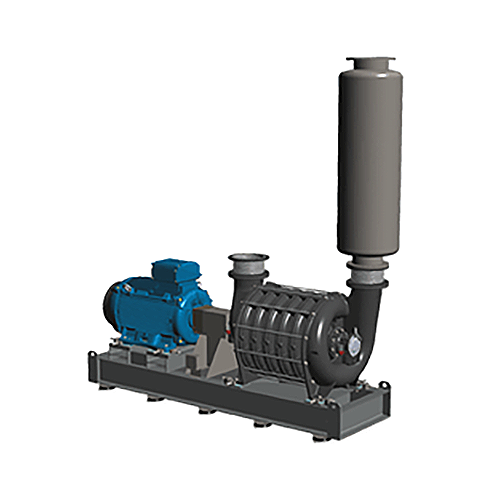

Центробежная воздуходувка Continental Industrie Model 400
Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru
Характеристики (47)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 450, PN 10 | blms_full |
| Фланец (выход) | DN 350, PN 10 | blms_full |
| Производительность, м³/ч | 23 700 | blms_full |
| Частота вращения, об/мин | 3550 | blms_full |
| Избыточное давление, бар (изб.) | 0,9 | blms_full |
| ЧИСЛО СТУПЕНЕЙ | от 1 до 8 (фАБРИЧНЫЙ) | |
| СОЕДИНЕНИЕ НА ВСАСЕ | 18” (455 мм) ФЛАНЕЦ, DN 450, PN 10 | |
| СОЕДИНЕНИЕ НА ВЫХОДЕ | 14” (355 мм) ФЛАНЕЦ, DN 350, PN 10 | |
| РАБОЧАЯ СКОРОСТЬ | 3550 об/мин с прямым приводом (60Hz) | |
| ДИАМЕТР ИМПЕЛЛЕРА | 26” (662 мм) | |
| ОКРУЖНАЯ СКОРОСТЬ ИМПЕЛЛЕРА | 405 f/s (122 м/с) | |
| ПЕРВАЯ КРИТИЧЕСКАЯ СКОРОСТЬ | 4505 об/мин (7-ступеней) | |
| ДОПУСТИМАЯ ВИБРАЦИЯ | Полный размах 4,5 мм/с | |
| УРАВНОВЕШИВАЮЩИЙ ПОРШЕНЬ | от 5 до 8 ступеней | |
| КОНЕЦ ВАЛА | 2” 9/16 (66 мм), впускной конец привода стандарт | |
| СЕКЦИИ, КОРПУС ПОДШИПНИКА | Литый чугун FGL 250 | |
| СТЯЖКИ | 13/16” (20 мм) диаметр сталь A60 | |
| ГЕРМЕТИК | Силикон RTV IS502 | |
| ПОДШИПНИКИ | Шариковый подшипник 6313 C3 стандарт AFBMA B10 | |
| ВАЛ | Углеродистая сталь С35 (возможно исполнение из нержавеющей стали) | |
| РАБОЧИЕ КОЛЕСА | Алюминий 5754/6082Т6 | |
| Модели | 400 (400.01–400.08) | pdf_vision |
| Число ступеней | от 1 до 8 (зависимая) | pdf_vision |
| Соединение на всасе | 18" (450 мм) ANSI кл. 150, DN 450, PN 10 | pdf_vision |
| Соединение на выхлопе | 14" (350 мм) ANSI кл. 150, PN 10 | pdf_vision |
| Размер в сечении | 330 дюймов с фланцами фланцевой (ВБС) | pdf_vision |
| Смазка | Смазка холодильная блочная или аналогичный материал | pdf_vision |
| Диаметр рабочего колеса | 267 (662 мм) | pdf_vision |
| Окружная скорость импеллера | 400 ft/s (122 м/с) | pdf_vision |
| Первая критическая скорость | 2250 об/мин (без разрушения) | pdf_vision |
| Привод | Фланец редуктор для прямого и ременного привода | pdf_vision |
| Допустимая вибрация | Пиковая размах 4.5 мм/с | pdf_vision |
| Уравновешивающий уровень | до 5.0 в ступени | pdf_vision |
| Конец вала | 2" NPS (51 мм), выпускной конец приводит стандарт | pdf_vision |
| Секции/корпус | Литые чугун FGL 250 | pdf_vision |
| Стяжки | 31/16" (24 мм) диаметр, сталь A66 | pdf_vision |
| Термистор | Термистор RTD 100Ω | pdf_vision |
| Уплотнение вала | Воздушные (различные формы на входном конце) | pdf_vision |
| Уплотнение | Волокнистое (A-35), фланцевое первое кольцо на выходном конце с однородным интерфейс hòa | pdf_vision |
| Подшипник | Шариковый подшипник BS3 C3, стандарт AFEMA B10 | pdf_vision |
| Вал | Углеродистая сталь C35 с высоким компонентом охлаждения (без стали) | pdf_vision |
| Расходное кольцо | Алюминий 074А9602ТБ | pdf_vision |
| Охлаждение подшипника | Конструкционная сталь | pdf_vision |
| Опоры двигателя | LPN качалки с углеродистой стали | pdf_vision |
| Установка | Алюминиевые болты или антифрикционные прокладки | pdf_vision |
| Вес | 1350–3140 кг (фунт), ротор 1700–4100 фунт, коэффициент 0.37–2.93 | pdf_vision |
| Рабочая зона | Производительность м³/ч, гранично 100 мбар на входе / 21 bar К+ | pdf_vision |
Документы
Материал конструкции
Крышки, секции, корпус подшипника: Литый чугун FGL 250
Стяжки: диаметр 13/16 " (20 мм), сталь A60
Герметик: Силикон RTV IS502
Уплотнения (воздух): Графитовые кольца на каждом конце
Уплотнения (газ): Четыре графитных кольца на каждом конце с закачиванием инертных газов
Подшипники: Шариковый подшипник 6313 C3 стандарт AFBMA B10
Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали)
Рабочие колёса: Алюминий 5754/6082Т6
Отражательные кольца: Конструкционная сталь
Опора двигателя: UPN валец из углеродистой стали
Установка рамы-основания: Анкорные болты или антивибрационные прокладки
Фланец (вход)
DN 450, PN 10
Фланец (выход)
DN 350, PN 10
