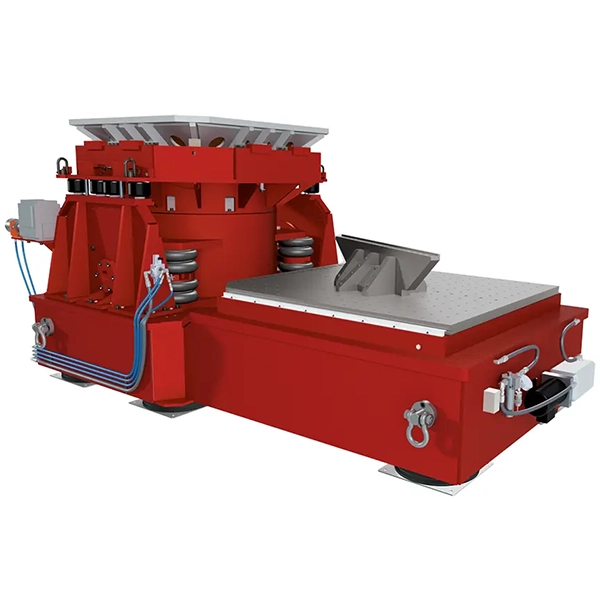

Водоохлаждаемый вибростенд Data Physics LE-5022/DSA10-300K
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (68)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 200,0 | blms_full |
| Диаметр арматуры, мм | 600 | blms_full |
| Масса арматуры, кг | 118 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 1 750 | blms_full |
| Макс. усилие (ШСВ), H | 161,0 | blms_full |
| Макс. ускорение (синус), g | 150 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 1364 | blms_full |
| модель | SignalForce LE-5022-3 | pdf_vision |
| тип | Электродинамический шейкер с водяным охлаждением | pdf_vision |
| макс_синусоидальное_усилие | 50000 lbf (222 kN) | pdf_vision |
| стандартное_синусоидальное_усилие | 40000 lbf (178 kN) – 50000 lbf (222 kN) | pdf_vision |
| случайное_усилие_rms | 36000–45000 lbf (160–200 kN) | pdf_vision |
| скорость | 79 ips (2 м/сек) | pdf_vision |
| перемещение | 3 дюйма (76.2 мм) peak-peak | pdf_vision |
| подшипники | двойные гидростатические | pdf_vision |
| полезная_нагрузка | до 3000 фунтов (1365 кг) | pdf_vision |
| охлаждение | водяное | pdf_vision |
| адрес | 1111 Spruce Street, Riverside, CA 92507 | pdf_vision |
| телефон | 408.437.0100 | pdf_vision |
| сайт | dataphysics.com | pdf_vision |
| Модель | LE-5022-3 Электродинамический шейкер | pdf_vision |
| Серия | LE-5022 / DSA 15-16 / DSA 15-21 / DSA 15-24 | pdf_vision |
| Производитель | Data Physics | pdf_vision |
| Адрес | 1111 Spruce Street, Riverside, CA 92507 | pdf_vision |
| Телефон | 408.437.0100 | pdf_vision |
| Сайт | dataphysics.com | pdf_vision |
| Модель | LE-5022-3 | pdf_vision |
| Тип | Электродинамический шейкер | pdf_vision |
| Производитель | Data Physics | pdf_vision |
| Рабочая температура шейкера | +40°F to +120°F (+4°C to +38°C) | pdf_vision |
| Рабочая температура усилителя | +33°F to +104°F (+0.5°C to +40°C) | pdf_vision |
| Рассеиваемая мощность шейкера | 7 кВт | pdf_vision |
| Мощность усилителя | 21 кВт (1 модуль), 28 кВт (2 модуля), 32 кВт (24 модуля), 42 кВт | pdf_vision |
| Блок охлаждения (охлаждающий агрегат) | 12 кВт | pdf_vision |
| Акустический шум @ 1м шейкер | 108 дБА | pdf_vision |
| Акустический шум @ 1м усилитель | 90 дБА | pdf_vision |
| Акустический шум @ 1м охлаждающий агрегат | 75 дБА | pdf_vision |
| Влажность шейкера | <95% неконденсирующаяся | pdf_vision |
| Влажность усилителя | <95% неконденсирующаяся | pdf_vision |
| Расход воды через арматуру при 85F (29C) | 50 GPM (189 л/мин) | pdf_vision |
| Расход воды через полевые катушки при 85F (29C) | 75 GPM (284 л/мин) | pdf_vision |
| Расход воды PS1 через блок охлаждения | 25 PSI (1.72 бар) | pdf_vision |
| Запас воды в резервуаре | 15 галлонов (56.8 литров) | pdf_vision |
| Расход воды при 85F (29C) | 35 GPM (132.5 л/мин) | pdf_vision |
| Потери воды в шейкере | 1.5 PSI (0.103 бар) | pdf_vision |
| Расход воздуха через усилитель | 16 CFM (7600 CFM при 231 м³/мин) | pdf_vision |
| Сжатый воздух | 3 CFM при 100ps (.08 м³/мин при 6.9 бар) | pdf_vision |
| Электропитание | 360 - 480 VAC, 3 фазы, 50/60 Гц | pdf_vision |
| Номинальная мощность усилителя | 240 кВА (16 модулей), 315 кВА (21 модуль), 360 кВА (24 модуля) | pdf_vision |
| КПД | 95% | pdf_vision |
| Частота переключения | 50 кГц | pdf_vision |
| Выходное сопротивление | 1.5 V rms для полной выходной мощности (10 kΩ входное сопротивление) | pdf_vision |
| Выходное напряжение | 200 V rms | pdf_vision |
| Выходной ток | 1328 A rms (16 модулей), 1743 A rms (21 модуль), 1992 A rms (24 модуля) | pdf_vision |
| Шум и фон | >70 дБ ниже полной выходной мощности с шунтированным входом | pdf_vision |
| Высота усилителя | 78" (1981 мм) | pdf_vision |
| Ширина усилителя | 92" (2327 мм), 116" (2938 мм), 121" (3064 мм) для 24 модулей | pdf_vision |
| Глубина усилителя | 43" (1092 мм) | pdf_vision |
| Высота блока охлаждения | 72" (1829 мм) | pdf_vision |
| Ширина блока охлаждения | 42" (1067 мм) | pdf_vision |
| Глубина блока охлаждения | 27" (686 мм) | pdf_vision |
| Высота чиллера | 62" (1575 мм) | pdf_vision |
| Ширина чиллера | 66" (1675 мм) | pdf_vision |
| Глубина чиллера | 46" (1168 мм) | pdf_vision |
| Адрес | 1111 Spruce Street, Riverside, CA 92507 | pdf_vision |
| Телефон | 408.437.0100 | pdf_vision |
| Сайт | dataphysics.com | pdf_vision |
Документы
Использование двух гидростатических подшипников обеспечивает способность стендов с водяным охлаждением проводить высокоточные тесты массивных объектов даже при значительных опрокидывающих моментах, исключая необходимость применения внешних направляющих систем. За счёт низкого уровня шума и минимальной нагрузки на инфраструктуру помещений такие устройства оптимальны для широкого спектра применений, включая работу в чувствительных стерильных лабораториях и тяжёлых производственных условиях благодаря полной герметичности корпуса.
Макс. усилие (Синус), Н
200,0
Диаметр арматуры, мм
600
Масса арматуры, кг
118
Резонанс арматуры +/- 5%, Гц
1 750
Макс. усилие (ШСВ), H
161,0
Макс. ускорение (синус), g
150
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
1364
Data Physics LE-5022/DSA10-300K
378,9 Кб
