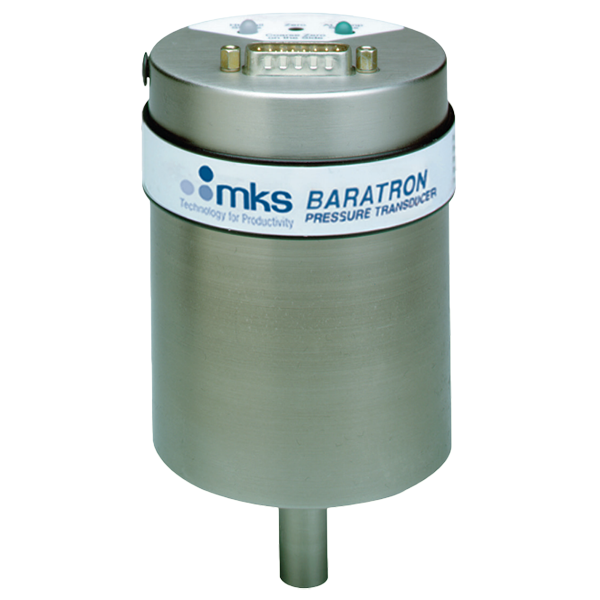

Баратрон MKS Instruments Baratron 625H
Бренд: MKS PDF интересно: producer не найден фото с blms.ru
Характеристики (36)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 15 – 50 | blms_full |
| Соединительный фланец | 1/2'', NW16-KF, NW25-KF; Mini-CF | blms_full |
| Время прогрева, мин. | 120 | blms_full |
| Диапазон измерений, Torr | 1, 5, 10, 20, 100, 200, 500, 1000 | blms_full |
| Точность, % | 0,25 | blms_full |
| Предельное избыточное давление, кПа | 310 | blms_full |
| модель | 625H | pdf_vision |
| тип | Heated (100°C) Absolute Baratron® Capacitance Manometer with Trip Points | pdf_vision |
| выход_реле | 0,01 или 10 VDC | pdf_vision |
| напряжение_питания | ±15 VDC (±5%), вход <600 мА | pdf_vision |
| выходной_сигнал | 0 до 10 VDC, линейный по давлению | pdf_vision |
| материал_смачиваемых_поверхностей | Inconel® | pdf_vision |
| температура_нагрева | 100°C | pdf_vision |
| диапазоны_full_scale | 1, 10, 20, 100, 500, 1000 Torr | pdf_vision |
| корпус | нержавеющая сталь, совместим с чистыми помещениями | pdf_vision |
| точность | Percent of Reading accuracy | pdf_vision |
| патент_сумпы | US Patent #5,822,685 | pdf_vision |
| led_индикация | Двухцветные LED индикаторы состояния реле | pdf_vision |
| совместимость | с ранними Baratron манометрами, MKS блоками питания/индикаторами и контроллерами давления | pdf_vision |
| Диапазоны полной шкалы | 1, 10, 20, 100, 500 и 1000 Торр | pdf_vision |
| Разрешение | 0,001% полной шкалы | pdf_vision |
| Точность | 0,25% от показания (включая нелинейность, гистерезис и неповторяемость) | pdf_vision |
| Температурные коэффициенты (нуль) | 0,002% полной шкалы/°C | pdf_vision |
| Температурные коэффициенты (диапазон) | 0,02% полной шкалы/°C | pdf_vision |
| Рабочая температура | от 15 до 50 °C | pdf_vision |
| Объём | 6,3 см³ | pdf_vision |
| Время прогрева | 2 часа | pdf_vision |
| Предел избыточного давления | 45 psiа (310 кПа) | pdf_vision |
| Материалы, контактирующие с газом | Inconel (опционально), фитинги 316 SS | pdf_vision |
| Требуемое входное питание | ±15 ВDC ±5%, 0,06 А (макс.) | pdf_vision |
| Выходное давление сигнала | от 0 до +10 ВDC в нагрузку > 10 кОм | pdf_vision |
| Выходные реле | SPDT, контакты рассчитаны на 1 А при 30 ВDC или 0,5 А при 30 ВAC (резистивная нагрузка) | pdf_vision |
| Сигнал уровня точки срабатывания | 0,01 от 10 ВDC для каждой уставки | pdf_vision |
| Фитинги (стандарт) | 1/2" (12,7 мм) для ламинарного потока | pdf_vision |
| Фитинги (опция) | 8 VCR (герметичный), Mini-CF, NW 16 KF, NW 25 KF | pdf_vision |
| Соответствие | CE | pdf_vision |
Графики / чертежи
dimension_drawing

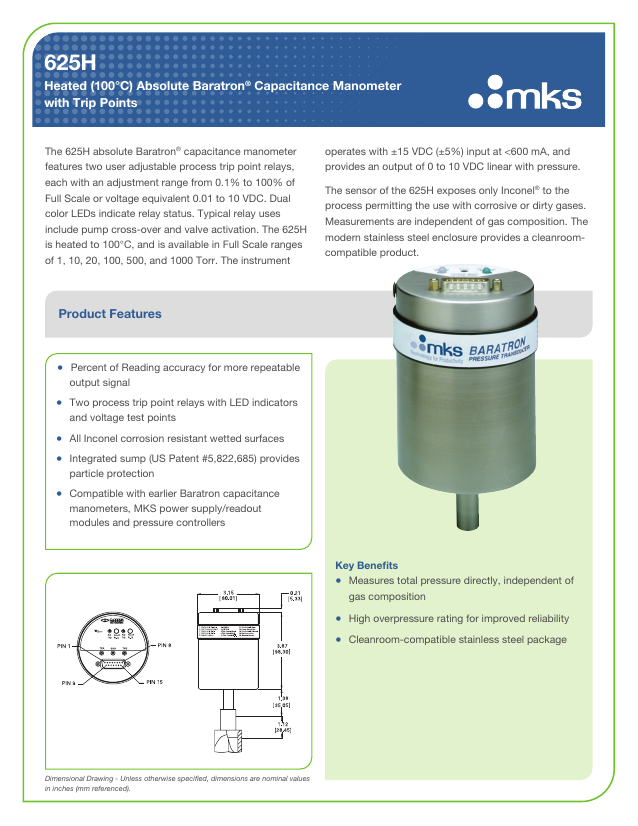

Технический datasheet датчика давления 625H: описание, характеристики, фото прибора и габаритный чертёж
Документы
Рабочая температура, °C
15 – 50
Соединительный фланец
1/2'', NW16-KF, NW25-KF; Mini-CF
Время прогрева, мин.
120
Диапазон измерений, Torr
1, 5, 10, 20, 100, 200, 500, 1000
Точность, %
0,25
Предельное избыточное давление, кПа
310
Спецификация MKS Instruments Baratron 625H
1,6 Мб
