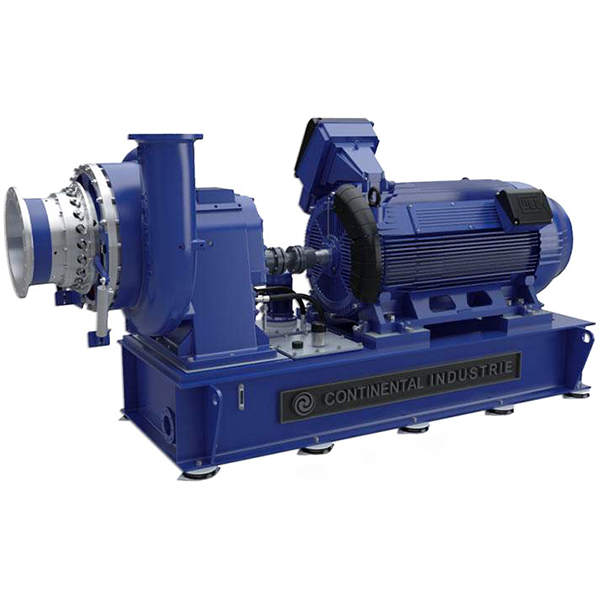

Одноступенчатые турбокомпрессоры Continental Industrie TCH 25.1
Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru
Характеристики (64)
| Параметр | Значение | Источник |
|---|---|---|
| Производительность, м³/ч | 12 000 - 24 000 | blms_full |
| Мощность, кВт | 200 - 900 | blms_full |
| Частота вращения, об/мин | 3000 - 3600 | blms_full |
| Класс защиты | IP55 | blms_full |
| Материал конструкции | Чугун EN GJL-250 | blms_full |
| Уровень шума, дБ | 75 - 95 | blms_full |
| Inlet air condition | T=0ºC, P=1,013 bar & RH = 0% | |
| Модель | TCH-25.1 | pdf_vision |
| Тип | Одноступенчатый турбокомпрессор | pdf_vision |
| Тип компрессора | Интегрально-редукторный одноступенчатый компрессор | pdf_vision |
| Среда | Воздух | pdf_vision |
| Рамка | TCH25.1 | pdf_vision |
| Корпус спиральный | Чугун EN GJL-250 | pdf_vision |
| Корпус | Чугун EN GJL-250 | pdf_vision |
| Рабочее колесо | Алюминиевый сплав (2618A) или нержавеющая сталь | pdf_vision |
| Лопатки | Алюминиевый сплав, нержавеющая сталь, бронза | pdf_vision |
| Диски колёс | Высокопрочная сталь 18CrNiMo7 | pdf_vision |
| Крепёжный вал | Высокопрочная сталь 18CrNiMo7 | pdf_vision |
| Приводной вал | Высокопрочная сталь 34CrNiMo6 | pdf_vision |
| Подшипники | Легированная сталь с баббитовым покрытием | pdf_vision |
| Корпус подшипников | Чугун EN GJL-250 | pdf_vision |
| Муфта | Гибкая втулочная муфта с распорной втулкой | pdf_vision |
| Впускной фильтр/глушитель | Фильтрация 95% по классу фильтра EU G4 и барьерный глушитель | pdf_vision |
| Привод IGV/VDV | Электрический линейный актуатор | pdf_vision |
| Компенсатор | DN450/2/50 стальные фланцы, растянутый сильфон из EPDM | pdf_vision |
| Конусный диффузор | Вход DN250 — выход DN500/600 | pdf_vision |
| Обратный клапан | DN 125/150, электрический с автоматическим приводом | pdf_vision |
| Обратный клапан (check valve) | DN500/600, двухлепестковый (triple wafer type) | pdf_vision |
| Масло для редуктора | ISO VG46(46), DIN 51502 | pdf_vision |
| Масло для смазки | ISO VG32, DIN 51517-3 | pdf_vision |
| Охлаждение масла | FP-50, жидкостно-масляный теплообменник | pdf_vision |
| Охлаждение | P15-50/60 Hz | pdf_vision |
| Привод компрессора | Электродвигатель, 2-полюсный | pdf_vision |
| Напряжение двигателя | Низковольтное — высоковольтное | pdf_vision |
| Частота | 50/60 Гц | pdf_vision |
| Скорость двигателя | 3000 или 3600 об/мин | pdf_vision |
| Класс защиты | IP55 | pdf_vision |
| Испытания | ISO 5389 и ASME PTC 10 | pdf_vision |
| Механические испытания | Внутренний стандарт Q/0101-2005 | pdf_vision |
| Динамическая балансировка | ISO 1940 G1/2.5 | pdf_vision |
| Опционально | API 617/672 | pdf_vision |
| модель | TCH-25.1 | pdf_vision |
| тип | Одноступенчатый турбокомпрессор | pdf_vision |
| регулирование_расхода | См. график характеристик | pdf_vision |
| диапазон_расхода | 10%~45% (радиальный поток) при комбинированном управлении | pdf_vision |
| диапазон_давления | 0.4 до 1.2 бар (и) | pdf_vision |
| мощность | 200 - 900 кВт | pdf_vision |
| скорость_на_выходе | Ниже 20 м/с после конуса | pdf_vision |
| уровень_вибрации | Макс. 4.5 мм/с по ISO 20816 | pdf_vision |
| шум | 91-95 дБ(А) без шумозащитного кожуха; 76-79 дБ(А) с кожухом | pdf_vision |
| интерфейс_оператора | Siemens KTP700 Basic 7" | pdf_vision |
| опция_1 | Allen Bradley Panel View Plus 6" | pdf_vision |
| пк | Siemens ET200 SP CPU | pdf_vision |
| опция_2 | Allen Bradley Compact Logics | pdf_vision |
| датчик_давления_воздуха | 4-20 мА | pdf_vision |
| датчик_температуры_воздуха | 4-20 мА | pdf_vision |
| реле_температуры_масла_и_масляный_бак | есть | pdf_vision |
| датчик_температуры_подшипника | RTD | pdf_vision |
| реле_давления_масла | есть | pdf_vision |
| реле_низкого_давления_масла | есть | pdf_vision |
| датчик_вибрации | 4-20 мА | pdf_vision |
| реле_помпажа | есть (опция) | pdf_vision |
| детекторы_вибрации_X_Y_Z | Bently Nevada (опция) | pdf_vision |
| производитель | CONTINENTAL TURBO | pdf_vision |
Документы
Преимущества:
Надежность
Энергоэффективность
Низкий уровень вибрации
Низкий уровень шума
Простая и высокоточная конструкция
Стабильные эксплуатационные характеристики
Области применения:
Очистка воды и сточных вод
Промывка фильтров противотоком
Производство биогаза
Дегазификация полигонов твердых отходов
Опреснение воды
Производство технического углерода
Процессы, включающие горение
Производство серы
Создание кипящего слоя
Флотация
Производство серной кислоты
Вакуумная очистка
Пневмотранспорт
Компоненты компрессоров серии TCH Turbo
1. Спиральный корпус
2. Редуктор
3. Привод ЛРД
4. Направляющие лопатки на входе в компрессор (НЛВ)
5. Выступающее вперед рабочее колесо
6. Лопатки регулируемого диффузора (ЛРД)
1. Несущая рама
2. Турбокомпрессор
3. Привод компрессора
4. Впускной фильтр / Глушитель
5. Местная панель управления
6. Регулируемый конический диффузор / Глушитель
7. Компенсатор из не
