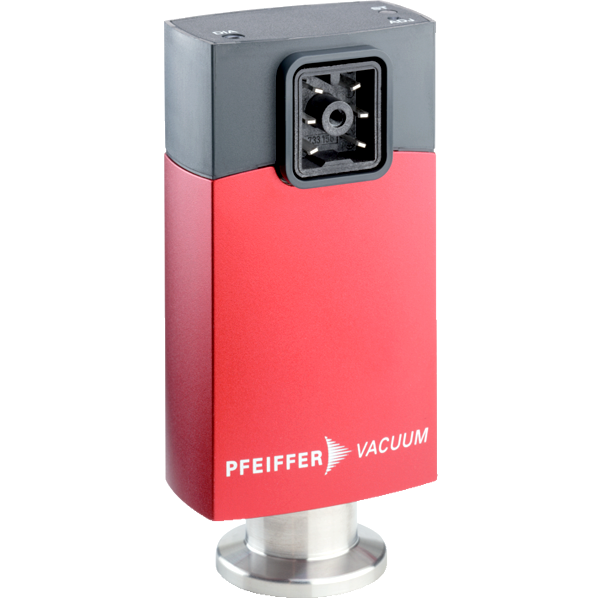

Вакуумметр Pfeiffer Vacuum ActiveLine PCR 280
Бренд: Pfeiffer PDF частично фото с blms.ru
Характеристики (44)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 10 - 50 | blms_full |
| Соединительный фланец | DN 16 ISO-KF; DN 16 CF-F | blms_full |
| Диапазон измерений, гПа | 5 · 10⁻⁵ – 1,5 · 10³ | blms_full |
| Макс. температура отжига, °C | ≤ 80 | blms_full |
| Тип сенсора | Pirani / Ёмкостный | blms_full |
| Нить накала | Вольфрам | blms_full |
| Макс. давление, гПа | 5·10³ | blms_full |
| Bakeout temperature | 80 °C | |
| Output signal | Measuring range 1.2 – 8.68 V | |
| Temperature | Storage, max +65 °C | |
| Temperature | Storage, min -20 °C | |
| Output signal | Minimum load 10 kΩ | |
| Pressure max. 5 · 103 hPa | 3.75 · 103 Torr | 5 · 103 mbar | |
| Weight 0.12 kg | 0.26 lb | |
| Output signal | Minimum load 10 kΩ | |
| Модель | PCR 280, 80 °C, DN 16 ISO-KF | pdf_vision |
| Выходной сигнал: диапазон измерений | 1.2 – 8.80 V | pdf_vision |
| Ввод (Feedthrough) | Glass | pdf_vision |
| Диапазон измерений | 5 · 10⁻⁵ – 1.5 · 10² hPa | pdf_vision |
| Материал фланца | Stainless steel | pdf_vision |
| Уплотнение | Metal | pdf_vision |
| Анод | 130727 | pdf_vision |
| Окружающая температура | 10 – 50 °C | pdf_vision |
| Особенность | Stainless steel, metal sealed | pdf_vision |
| Макс. температура хранения | +65 °C | pdf_vision |
| Мин. температура хранения | -20 °C | pdf_vision |
| Точность измерений, диапазон 1 | 50 % (6 · 10⁻⁵ hPa – 1 · 10⁻³ hPa) | pdf_vision |
| Точность измерений, диапазон 2 | 15 % ((1 · 10⁻³ hPa – 1 · 10² hPa) | pdf_vision |
| Точность измерений, диапазон 3 | 5 % (1 · 10² hPa – 9.5 · 10² hPa) | pdf_vision |
| Точность измерений, диапазон 4 | 2.5 % (of measured value) (9.5 · 10² hPa – 1.05 · 10³ hPa) | pdf_vision |
| Метод измерения | Pirani | Capacitive | pdf_vision |
| Входное напряжение | 13 – 30 V DC | pdf_vision |
| Объём | 4.7 cm³ | pdf_vision |
| Мин. нагрузка выходного сигнала | 10 kΩ | pdf_vision |
| Макс. давление | 5 · 10³ hPa | 3.75 · 10³ Torr | 5 · 10³ mbar | pdf_vision |
| Вес | 0.12 kg | 0.26 lb | pdf_vision |
| Макс. давление (Pressure max.) | 5 · 10³ hPa | pdf_vision |
| Макс. потребляемая мощность | 2.5 W | pdf_vision |
| Мин. нагрузка выходного сигнала (2) | 10 kΩ | pdf_vision |
| Фланец подключения | DN 16 ISO-KF | pdf_vision |
| Вес (2) | 0.95 kg | pdf_vision |
| Нить накала | Tungsten | pdf_vision |
| Повторяемость, диапазон 1 | 2 % (1 · 10⁻⁵ hPa – 1.1 · 10² hPa) | pdf_vision |
| Артикул | PT R26 855 | pdf_vision |
Графики / чертежи

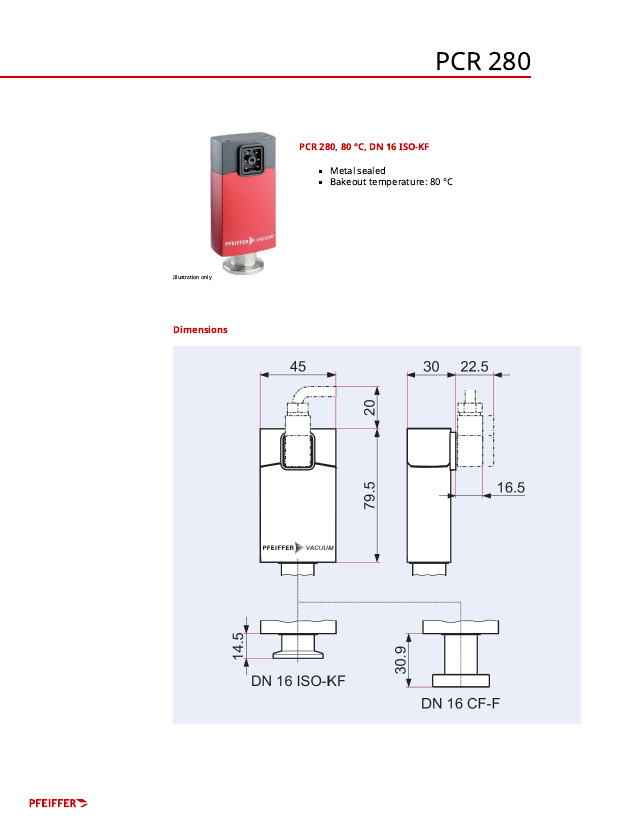

dimension_drawing
Страница datasheet датчика Pfeiffer PCR 280: фото прибора и чертёж габаритных размеров (виды спереди/сбоку, фланцы DN 16 ISO-KF и DN 16 CF-F с размерами)
Документы
Рабочая температура, °C
10 - 50
Соединительный фланец
DN 16 ISO-KF; DN 16 CF-F
Диапазон измерений, гПа
5 · 10⁻⁵ – 1,5 · 10³
Макс. температура отжига, °C
≤ 80
Тип сенсора
Pirani / Ёмкостный
Нить накала
Вольфрам
Макс. давление, гПа
5·10³
Спецификация Pfeiffer Vacuum ActiveLine PCR 280
