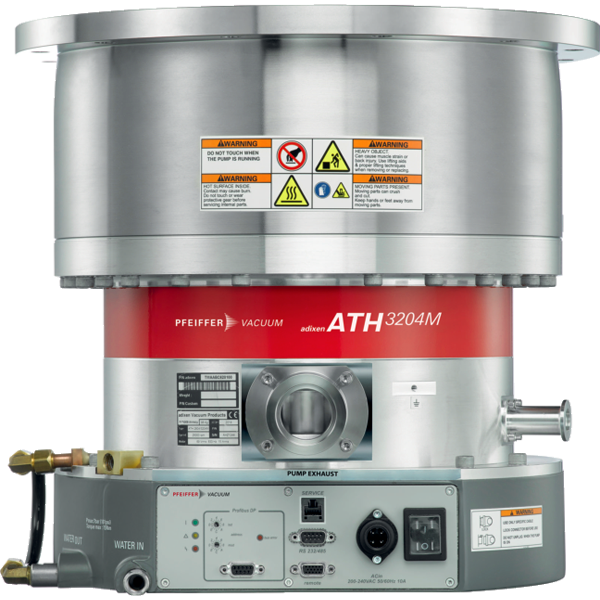

Турбомолекулярный насос на магнитном подвесе Pfeiffer Vacuum ATH 3204 M
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (13)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN320 | blms_full |
| Фланец (выход) | DN40 | blms_full |
| Вес, кг | 80 | blms_full |
| Частота вращения, об/мин | 25 000 | blms_full |
| Скорость откачки по N₂, л/с | 3050 | blms_full |
| Скорость откачки по H₂, л/с | 1700 | blms_full |
| Скорость откачки по He, л/с | 2500 | blms_full |
| Скорость откачки по Ar, л/с | 2900 | blms_full |
| Предельное остаточное давление N₂, мбар | 3,0 | blms_full |
| Предельное разряжение, мбар | < 6 · 10⁻⁹ | blms_full |
| Тип охлаждения | Водяное | blms_full |
| Контроллер | OBC | blms_full |
| Please contact us | T +49 6441 802-0 |
Документы
📄 Product_Leaflet_ATH_1600_1603_MT_M_Global_EN.pdf 📄 Instruction_Manual_ATH_1603_2303_M_EN_en.pdf 📄 Instruction_Manual_ATH_1603_2303_M_DE_de.pdf
Насосы серии АТН-М относятся к классу больших гибридных турбонасосов и сочетают в себе две последовательно выстроенные ступени: турбомолекулярную и молекулярную. Первая ступень обеспечивает высокую скорость откачки и глубокое разряжение, а вторая - большие степени сжатия и широкий диапазон допустимых давлений на фланце выхлопа.
Ротор всех насосов этой серии имеет магнитный подвес, что исключает применение смазки и делает серию АТН-М абсолютно безмасляной. Это же обстоятельство, в отличие от насосов на подшипниках качения, обеспечивает отсутствие трения. Таким образом, насосы серии АТН-М, при использовании их в чистых процессах, не требуют периодического обслуживания. Во многих применениях такого рода АТН-М непрерывно работают многие годы без единого вмешательства.
Геометрия поверхностей ротора и статора каждой модели АТН-М вычислена при помощи компьютера. При этом ключевыми условиями был
