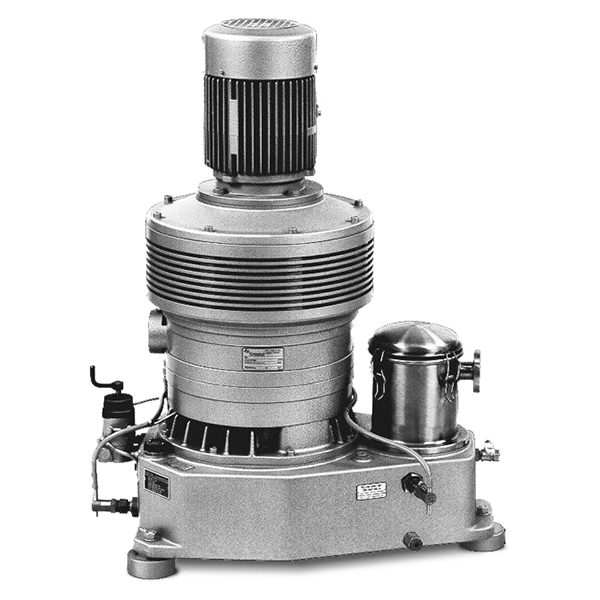

Масляный пластинчато-роторный насос Elmo Rietschle V-VLV 80
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (39)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 215 | blms_full |
| Производительность, м³/ч | 80 | blms_full |
| Мощность, кВт | 3,0 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (3~) | 230-400 В | blms_full |
| Предельное остаточное давление, мбар (абс.) | 0,5 | blms_full |
| Ёмкость масляной системы, л | 2 | blms_full |
| Сила тока, А (3~) | 11,4 | blms_full |
| Уровень шума, дБ | 73 | blms_full |
| модель | V-VLV-2 | pdf_vision |
| версии | V-VLV 25-2, 40-2, 60-2, 80-2, 100-2 | pdf_vision |
| а (мм) | 25:95 / 40:110 / 60:110 / 80:130 / 100:130 | pdf_vision |
| a1 (мм) | 65 | pdf_vision |
| a2 (мм) | 0 | pdf_vision |
| d (мм) | 287 | pdf_vision |
| d1 (мм) | 220 | pdf_vision |
| d2 (мм) | 235 | pdf_vision |
| d3 (мм) | 200 / 205 / 215 / 220 / 220 | pdf_vision |
| d4 (мм) | 197 / 197 / 197 / 197 / 197 | pdf_vision |
| g (мм) | 315 / 285 / 305 / 315 / 330 | pdf_vision |
| h (мм) | 182 / 187 / 182 / 182 / 182 | pdf_vision |
| h1 (мм) | 400 / 400 / 430 / 470 / 500 | pdf_vision |
| p (мм) | 85 | pdf_vision |
| q (мм) | 70 / 70 / 100 / 100 / 100 | pdf_vision |
| r (мм) | 100 | pdf_vision |
| s1 (мм) | 7 / 7 / 9 / 9 / 9 | pdf_vision |
| dN1 | M 25 x 1,5 / M 25 x 1,5 / M 38 x 1,5 / M 38 x 1,5 / M 38 x 1,5 | pdf_vision |
| dN2 | 40 / 40 / 50 / 50 / 50 | pdf_vision |
| NW | 25 / 25 / 40 / 40 / 40 | pdf_vision |
| соединения | 01: подсоединение вакуума, 02: выхлоп, 03: всасывание | pdf_vision |
| дата | 1.11.99 | pdf_vision |
| чертёж | D 140 | pdf_vision |
| производитель | Gardner Denver Schopfheim GmbH, 79643 Schopfheim, Germany | pdf_vision |
| телефон | +49 (7629) 583-0 | pdf_vision |
| факс | +49 (7629) 583-1000 | pdf_vision |
| vse@elmo-rietschle.com | pdf_vision | |
| сайт | www.gd-elmorietschle.com | pdf_vision |
| л/ч макс. 50 Гц | 0,085 | pdf_vision |
| In 50 Гц | 0,035 | pdf_vision |
Графики / чертежи
dimension_drawing
Технический паспорт (Datasheet) вакуумного насоса Elmo Rietschle серии V-VLV-2: габаритные чертежи, обозначения подключений, таблица размеров
Документы
• Двухступенчатый вакуумный насос в вертикальном исполнении
• Масляная смазка защищает камеру насоса от коррозионных паров
• Может использоваться в комбинации с кулачковым вакуумным насосом
