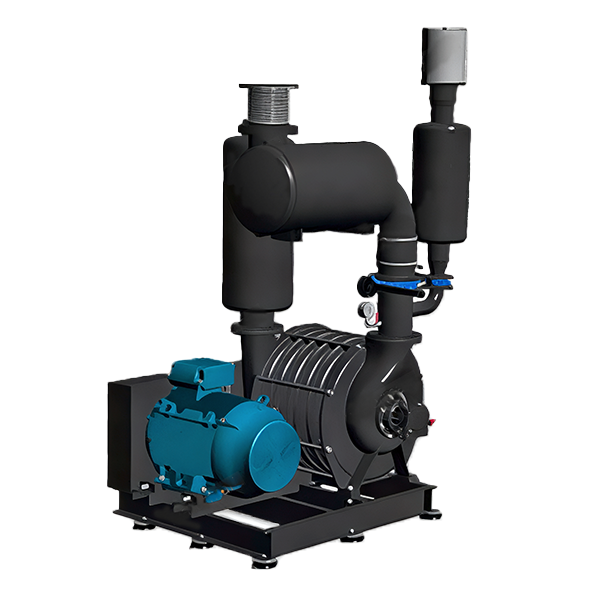

Центробежная воздуходувка Continental Industrie Model 151
Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru
Характеристики (17)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 300, PN 10 | blms_full |
| Фланец (выход) | DN 300, PN 10 | blms_full |
| Производительность, м³/ч | 15 000 | blms_full |
| Частота вращения, об/мин | 3550 | blms_full |
| Избыточное давление, бар (изб.) | 1,0 | blms_full |
| ЧИСЛО СТУПЕНЕЙ | от 1 до 7 (литой) - от 1 до 8 (сборный) | |
| СОЕДИНЕНИЕ НА ВХОДЕ | 12 ” (305 мм) ФЛАНЕЦ, DN 300, PN 10 | |
| СОЕДИНЕНИЕ НА ВЫХОДЕ | 12 ” (202 мм) ФЛАНЕЦ, DN 300, PN 10 | |
| РАБОЧАЯ СКОРОСТЬ | 3550 об/мин с прямым приводом (60Hz) | |
| ДИАМЕТР ИМПЕЛЛЕРА | 25” (636 мм) | |
| ОКРУЖНАЯ СКОРОСТЬ ИМПЕЛЛЕРА | 390 f/s (119 м/с) | |
| ПЕРВАЯ КРИТИЧЕСКАЯ СКОРОСТЬ | 3816 об/мин (7-ступенчатый) с литым | |
| ДОПУСТИМАЯ ВИБРАЦИЯ | Полный размах 4,5 мм/с | |
| КРЫШКИ, СЕКЦИИ, КОРПУС ПОДШИПНИКА | Литый чугун FGL 250 | |
| СТЯЖКИ | диаметр 13/16 ” (20 мм), сталь A60 | |
| ГЕРМЕТИК | Силикон RTV IS502 | |
| ПОДШИПНИКИ | Шариковый подшипник 6313 C3 стандарт AFBMA B10 |
Документы
Материал конструкции
Крышки, секции, корпус Подшипника: Литый чугун FGL 250
Стяжки: диаметр 13/16 " (20 мм), сталь A60
Герметик: Силикон RTV IS502
Уплотнения (ВОЗДУХ): Графитовые кольца на каждом конце
Уплотнения (ГАЗ): Четыре графитных кольца на каждом конце с подачей инертных газов
Подшипники: Шариковый подшипник 6313 C3 стандарт AFBMA B10
Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали)
Рабочие колёса: Литые - алюминий Al Si Mg, сборные - алюминий 5754/6082T6
Отражательные кольца: Нержавеющая сталь
Опора двигателя: Катаная углеродистая сталь
Установка рамы-основания: Антивибрационные прокладки
Уровень шума: В соответствии стандартам OSHA (возможно проведение сертификационных испытаний)
Фланец (вход)
DN 300, PN 10
Фланец (выход)
DN 300, PN 10
