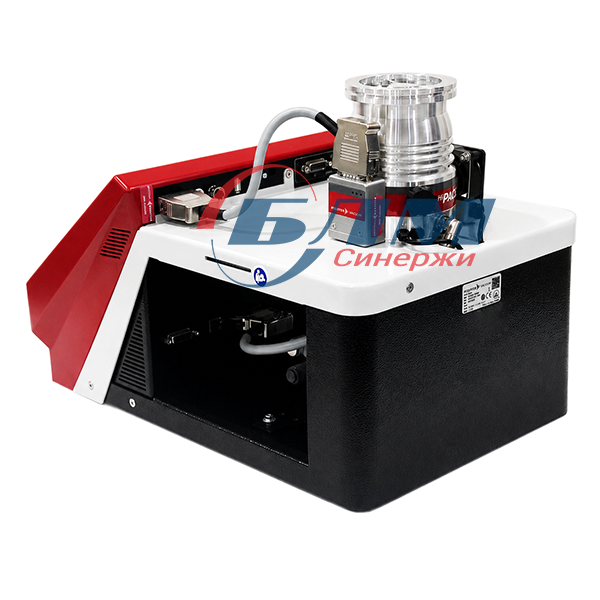

Вакуумный откачной пост Pfeiffer Vacuum HiCube 80 Neo
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (25)
| Параметр | Значение | Источник |
|---|---|---|
| Скорость форвакуумной откачки, м³/ч | 1 - 70 | blms_full |
| Фланец (вход) | DN 63 CF-F; DN 63 ISO-K; DN 40 ISO-KF | blms_full |
| Фланец (выход) | G 1/8"; DN 16 ISO-KF; DN 25 ISO-KF | blms_full |
| Вес, кг | 14,5 - 88 | blms_full |
| Предельное давление, мбар | 1·10⁻⁷; 1·10⁻⁸; 1·10⁻¹⁰ | blms_full |
| Тип охлаждения | Воздушное | blms_full |
| Форвакуумный насос | Диафрагменный; Пластинчато-роторный; Спиральный | blms_full |
| Рабочая температура, °C | 5 - 40 | blms_full |
| Турбомолекулярный насос | HiPace 80 Neo | blms_full |
| Скорость высоковакуумной откачки, л/с | 35 - 67 | blms_full |
| Название | HiCube Neo — Турбомолекулярный вакуумный насосный агрегат | pdf_vision |
| Производитель | Pfeiffer Vacuum+Fab Solutions (часть BUSCH GROUP) | pdf_vision |
| Скорость откачки (турбомолекулярный насос) | 80-300 l/s | pdf_vision |
| Скорость откачки форвакуумного насоса | 1 - 8 m³/h (настольный), 6-70 m³/h (напольный) | pdf_vision |
| Высококомпрессионные турбомолекулярные насосы | HiPace 350 H, HiPace 700 H, HiPace 800 H | pdf_vision |
| Мембранные насосы | MVP 15-2, MVP 053-3 | pdf_vision |
| Многоступенчатые роторные пластинчатые насосы | ACP 15, ACP 28, ACP 40 | pdf_vision |
| Одноступенчатые роторные пластинчатые насосы | Sogevac SV 65, Sogevac SV 65 Bi/Ex, HiScroll 18 | pdf_vision |
| Одноступенчатые пластинчато-роторные насосы | SmartVane 32, SmartVane 48 | pdf_vision |
| Двухступенчатые пластинчато-роторные насосы | Duo 6 M, Duo 11 M, Duo 20 M | pdf_vision |
| Метод охлаждения | Air/Water | pdf_vision |
| Входное напряжение | 100-120/200-240 V AC (±10 %), 50/60 Hz | pdf_vision |
| Вес | 14.5-22.5 kg (настольный), 66.5-104.0 kg (напольный) | pdf_vision |
| Сайт | www.pfeiffer-vacuum.com | pdf_vision |
| Дата | 25.07.2025, стр. 2/2 | pdf_vision |
Графики / чертежи
dimension_drawing

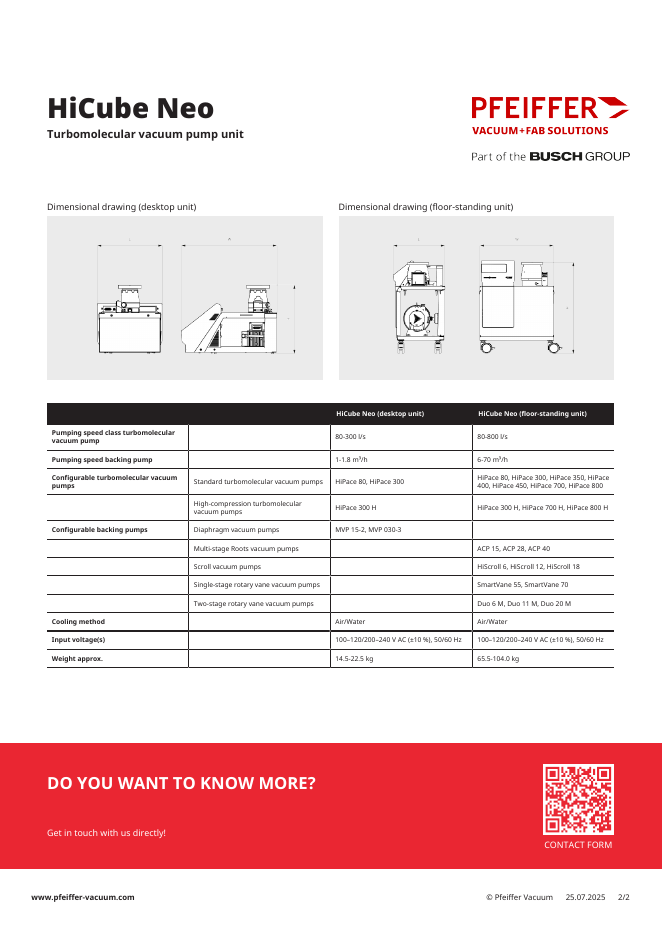

Технический лист Pfeiffer HiCube Neo: чертежи габаритов настольного и напольного исполнения, таблица характеристик турбомолекулярных вакуумных насосных станций (быстрота откачки, форвакуумные насосы, охлаждение, питание, вес)
Документы
Откачной пост готов к работе сразу после подключения, что делает его использование максимально удобным и быстрым. Серия откачных постов HiCube 80 Neo представляет собой универсальное решение, которое применимо как в промышленности, так и в научных исследованиях и разработках.
Комплект поставки и преимущества:
• Высоковакуумный турбомолекулярный гибридный насос серии HiPace 80 Neo
• Форвакуумный насос одной из серий: ACP, Duo, HiScroll, MVP, SmartVane (в зависимости от конкретной модели)
• Система управления с сенсорным дисплеем 7-дюймов
• Все компоненты собраны в одном компактном корпусе
• Настольная или автономная версия
• Веб-сервер позволяет управлять постом и отслеживать процесс дистанционно
Модель
HiCube 80 Neo MVP
HiCube 80 Neo ACP
HiCube 80 Neo DUO
Рабочая температура окр. среды
5 – 40 °C
12 – 35 °C
Форвакуумный насос
MVP 015-2 / MVP 030-3
ACP 15
ACP 28
ACP 40
Duo 6 M
Duo 11 M
Duo
