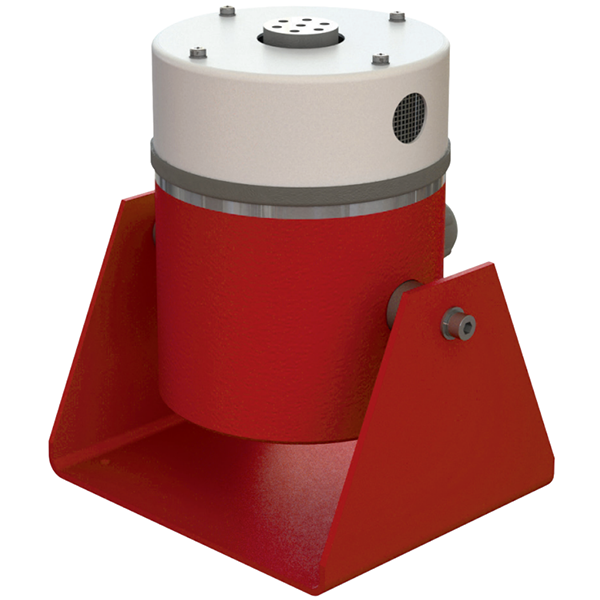

Переносной вибростенд Data Physics GW-V20/PA100E
Бренд: Data Physics ✓ обогащена PDF интересно: producer не найден фото с blms.ru
Характеристики (26)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 100 | blms_full |
| Диаметр арматуры, мм | 38 | blms_full |
| Масса арматуры, кг | 0,17 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 12 000 | blms_full |
| Макс. перемещение (пик-пик), мм | 10 | blms_full |
| Макс. усилие (ШСВ), H | 33 | blms_full |
| Макс. ускорение (синус), g | 60 | blms_full |
| Макс. скорость, м/с | 1,51 | blms_full |
| Продольная жёсткость, кг/мм | 1,14 | blms_full |
| Производитель | Data Physics (SignalForce), Shakers & Accessories | pdf_vision |
| Модель | GW-V2/PA30E | pdf_vision |
| Max Sine Force | 2.0 lbf / 9.0 N / 0.9 kgf | pdf_vision |
| Max Random Force | 0.7 lbf / 3.0 N / 0.3 kgf | pdf_vision |
| Max Shock Force (3 mSec) | 3.0 lbf / 13.5 N / 1.4 kgf | pdf_vision |
| Max Acceleration | 91 g / 892.4 m/s² | pdf_vision |
| Max Velocity | 29 ips / 0.7 mps | pdf_vision |
| Rated Travel Peak | 0.1 in / 2.5 mm | pdf_vision |
| Armature Diameter | Spigot | pdf_vision |
| Armature Mass | 0.02 lbs / 0.01 kg | pdf_vision |
| Insert Threads | M4 (Metric); SAE — нет | pdf_vision |
| Armature Resonance | 11500 Hz ±5% | pdf_vision |
| Frequency Range | DC – 12000 Hz | pdf_vision |
| Axial Stiffness | 17.9 lb/in / 0.32 kgf/mm | pdf_vision |
| Shaker Body Mass (вкл._trunnion) | 2 lbs / 0.9 kg | pdf_vision |
| Electrical Power Consumption | 0.10 kVA | pdf_vision |
| Габариты (чертёж V2) | Ø2.45 [62]; высота 2.20 [56]; основание Ø2.40 [61]; высота корпуса 1.70 [43] | pdf_vision |
Графики / чертежи
dimension_drawing
Габаритные чертежи вибростендов V55 и V100 с размерами, далее раздел 'Options' и контактные данные Data Physics
Документы
Переносной вибростенд малой мощности находит множество применений, в том числе использование в исследованиях, проводимых в космосе, исследованиях в области медицины, исследованиях, направленных на анализ материалов, а также при испытаниях различных электронных и механических узлов и малогабаритных деталей.
Модульная конструкция вибростендов позволяет гибко адаптировать систему под конкретные требования заказчиков, создавая идеальное техническое решение.
Макс. усилие (Синус), Н
100
Диаметр арматуры, мм
Масса арматуры, кг
0,17
Резонанс арматуры +/- 5%, Гц
12 000
Макс. перемещение (пик-пик), мм
Макс. усилие (ШСВ), H
Макс. ускорение (синус), g
Макс. скорость, м/с
1,51
Продольная жёсткость, кг/мм
1,14
Data Physics GW-V20/PA100E
165,7 Кб
ООО "БЛМ Синержи" осуществляет поставки оборудования по всей территории Российской Федерации, а также в страны СНГ.
Стоимость и сроки доставки рассчитываются
Жизненный цикл: active
Факты производителя: Страница дублирует наши характеристики (усилие 100 Н синус, арматура Ø38 мм, 0,17 кг, резонанс 12 кГц). Новых ТТХ, фото и PDF-документов не обнаружено — текст описания обрезан. Доступны кнопки «Купить» и «Запросить КП», цена по запросу.
