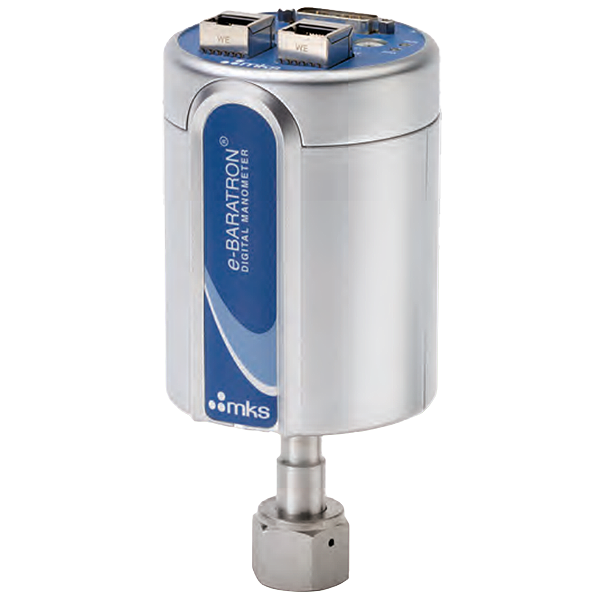

Баратрон MKS Instruments DA02B
Бренд: MKS PDF интересно: producer не найден фото с blms.ru
Характеристики (36)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 0 – 50 | blms_full |
| Соединительный фланец | 1/2'', NW16-KF, NW25-KF | blms_full |
| Время прогрева, мин. | 120 | blms_full |
| Диапазон измерений, Torr | 0.1, 0.25, 1, 2, 10, 20, 100, 200, 500, 1000 | blms_full |
| Точность, % | 0,10; 0,15; 0,25; 0,50 | blms_full |
| Время отклика, мс | 3,3 | blms_full |
| Предельное избыточное давление, кПа | 310 | blms_full |
| Интерфейс | EtherCAT | blms_full |
| Полные диапазоны измерения | 0.1, 0.25, 1, 2, 10, 20, 100, 200, 500 и 1000 Torr (и метрические эквиваленты) | pdf_vision |
| Разрешение | 0.001% от полной шкалы | pdf_vision |
| Рабочие температуры (Unheated) | от 0 до 50 °C | pdf_vision |
| Рабочие температуры (49 °C) | от 15 до 40 °C | pdf_vision |
| Рабочие температуры (80 °C и 100 °C) | от 15 до 50 °C | pdf_vision |
| Точность (Unheated) | 0.20% от показания для диапазонов < 1 Torr; 0.25% от показания для диапазонов ≥ 1 Torr | pdf_vision |
| Точность (49 °C) | 0.15% от показания для диапазонов < 1 Torr; 0.10% от показания для диапазонов ≥ 1 Torr | pdf_vision |
| Точность (80 °C и 100 °C) | 0.50% от показания для диапазонов < 1 Torr; 0.25% от показания для диапазонов ≥ 1 Torr | pdf_vision |
| Температурные коэффициенты - ноль (49 °C) | 0.005% ПШ/°C для диапазонов < 1 Torr; 0.004% ПШ/°C для диапазонов ≥ 1 Torr | pdf_vision |
| Температурные коэффициенты - ноль (80 °C и 100 °C) | 0.010% ПШ/°C для диапазонов < 1 Torr; 0.020% ПШ/°C для диапазонов ≥ 1 Torr | pdf_vision |
| Температурные коэффициенты - диапазон (Unheated) | 0.04% /°C | pdf_vision |
| Температурные коэффициенты - диапазон (Heated) | 0.02% /°C | pdf_vision |
| Материалы, контактирующие с газом | Инконель и никелевые сплавы (Фитинги из нержавеющей стали серии 300) | pdf_vision |
| Внутренний объём датчика | 6.3 см³ для Т-образного фитинга; объёмы с другими фитингами по запросу | pdf_vision |
| Время прогрева | 2 часа для диапазонов < 1 Torr; 2 часа для диапазонов < 1 Torr | pdf_vision |
| Предел перегрузки | 45 psi (310 кПа) | pdf_vision |
| Входное напряжение (Unheated) | +24 В ПОСТ. ТОКА ±10% @ 300 мА или ±15 В ПОСТ. ТОКА @ 300 мА | pdf_vision |
| Входное напряжение (49 °C) | +24 В ПОСТ. ТОКА ±10% @ 800 мА или ±15 В ПОСТ. ТОКА @ 600 мА | pdf_vision |
| Входное напряжение (80 °C и 100 °C) | +24 В ПОСТ. ТОКА ±10% @ 800 мА или ±15 В ПОСТ. ТОКА @ 800 мА | pdf_vision |
| Выходной сигнал (аналоговый) | 0 - 10 В ПОСТ. ТОКА в нагрузку > 10 кОм | pdf_vision |
| Выходной сигнал (цифровой) | EtherCAT | pdf_vision |
| Частота обновления EtherCAT | 3.5 мс | pdf_vision |
| Электрические разъёмы (аналоговый) | 15-контактный D-образный разъём | pdf_vision |
| Электрические разъёмы (EtherCAT) | Разъём M8 (4-контактный) для входящих и сетевых сигналов | pdf_vision |
| Внешние индикаторы | Многоцветный светодиод и два (2) зелёных светодиода для состояния коммуникаций EtherCAT | pdf_vision |
| Присоединительные фитинги (стандарт) | 1/8 дюйма (3 мм) трубка | pdf_vision |
| Присоединительные фитинги (опция) | VCR фитинг, 8 VCO фитинг, NW16-KF, NW25-KF и 1.33" (34 мм) OD CF | pdf_vision |
| Соответствие стандартам | CE, ETG.5003.2080 Vacuum Pressure Gauge | pdf_vision |
Графики / чертежи

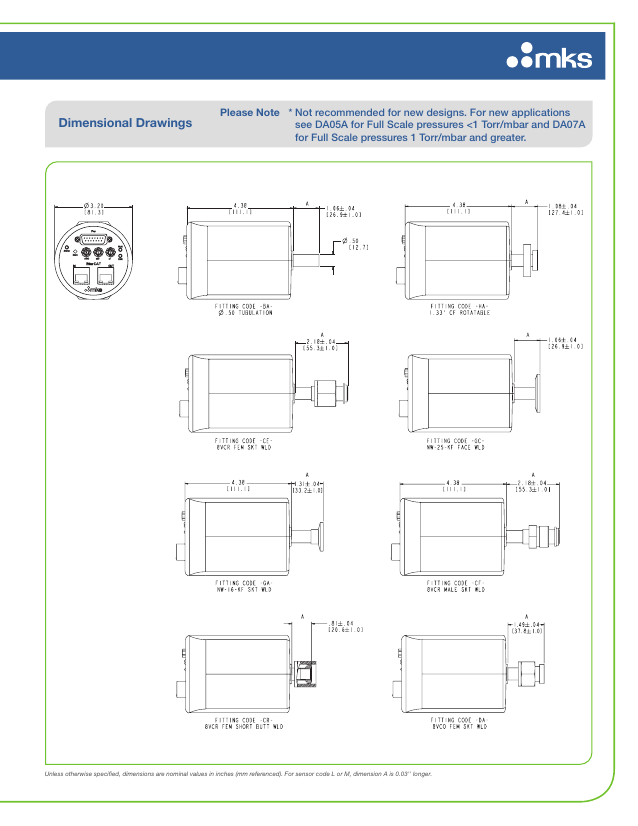

dimension_drawing
Чертежи габаритных размеров датчика давления MKS с различными вариантами фитингов (AA, CC, 3C, 04, 17, 04, 04, 0A) и их размерами
Документы
Рабочая температура, °C
0 – 50
Соединительный фланец
1/2'', NW16-KF, NW25-KF
Время прогрева, мин.
120
Диапазон измерений, Torr
0.1, 0.25, 1, 2, 10, 20, 100, 200, 500, 1000
Точность, %
0,10; 0,15; 0,25; 0,50
Время отклика, мс
3,3
Предельное избыточное давление, кПа
310
Интерфейс
EtherCAT
Спецификация MKS Instruments Baratron DA02B
2 Мб
