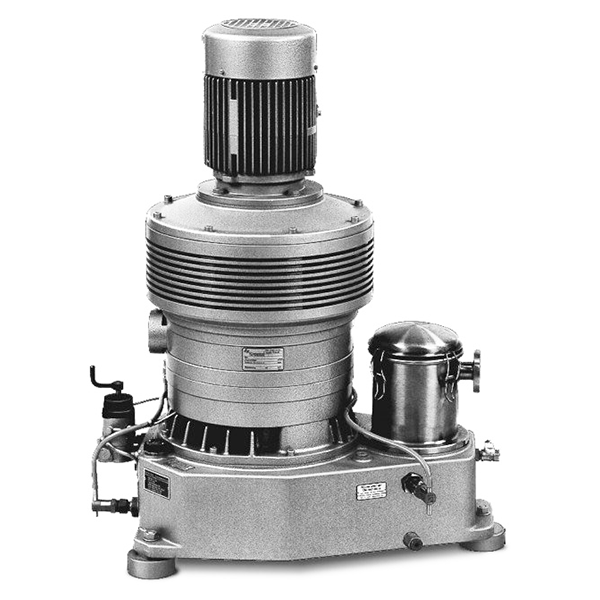

Масляный пластинчато-роторный насос Elmo Rietschle V-VLV 25
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (100)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 140 | blms_full |
| Производительность, м³/ч | 27 | blms_full |
| Мощность, кВт | 1,5 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (3~) | 230-400 В | blms_full |
| Предельное остаточное давление, мбар (абс.) | 0,5 | blms_full |
| Ёмкость масляной системы, л | 2 | blms_full |
| Сила тока, А (3~) | 6,1 | blms_full |
| Уровень шума, дБ | 73 | blms_full |
| Модель | V-VLV-2 | pdf_vision |
| Варианты | V-VLV 25-2, 40-2, 60-2, 80-2, 100-2 | pdf_vision |
| Единицы | мм | pdf_vision |
| a_25 | 55 | pdf_vision |
| a_40 | 55 | pdf_vision |
| a_60 | 55 | pdf_vision |
| a_80 | 55 | pdf_vision |
| a_100 | 55 | pdf_vision |
| a1_25 | 605 | pdf_vision |
| a1_40 | 625 | pdf_vision |
| a1_60 | 655 | pdf_vision |
| a1_80 | 685 | pdf_vision |
| a1_100 | 715 | pdf_vision |
| d_25 | 267 | pdf_vision |
| d_40 | 267 | pdf_vision |
| d_60 | 267 | pdf_vision |
| d_80 | 267 | pdf_vision |
| d_100 | 267 | pdf_vision |
| d1_25 | 210 | pdf_vision |
| d1_40 | 210 | pdf_vision |
| d1_60 | 210 | pdf_vision |
| d1_80 | 210 | pdf_vision |
| d1_100 | 210 | pdf_vision |
| d2_25 | 255 | pdf_vision |
| d2_40 | 255 | pdf_vision |
| d2_60 | 255 | pdf_vision |
| d2_80 | 255 | pdf_vision |
| d2_100 | 255 | pdf_vision |
| d4_25 | 197 | pdf_vision |
| d4_40 | 197 | pdf_vision |
| d4_60 | 197 | pdf_vision |
| d4_80 | 197 | pdf_vision |
| d4_100 | 197 | pdf_vision |
| g_25 | 375 | pdf_vision |
| g_40 | 385 | pdf_vision |
| g_60 | 400 | pdf_vision |
| g_80 | 415 | pdf_vision |
| g_100 | 430 | pdf_vision |
| h_25 | 400 | pdf_vision |
| h_40 | 430 | pdf_vision |
| h_60 | 450 | pdf_vision |
| h_80 | 450 | pdf_vision |
| h_100 | 450 | pdf_vision |
| p_25 | 65 | pdf_vision |
| p_40 | 65 | pdf_vision |
| p_60 | 80 | pdf_vision |
| p_80 | 80 | pdf_vision |
| p_100 | 80 | pdf_vision |
| q_25 | 70 | pdf_vision |
| q_40 | 70 | pdf_vision |
| q_60 | 100 | pdf_vision |
| q_80 | 100 | pdf_vision |
| q_100 | 100 | pdf_vision |
| t_25 | 250 | pdf_vision |
| t_40 | 250 | pdf_vision |
| t_60 | 280 | pdf_vision |
| t_80 | 280 | pdf_vision |
| t_100 | 280 | pdf_vision |
| a2_25 | 7 | pdf_vision |
| a2_40 | 7 | pdf_vision |
| a2_60 | 9 | pdf_vision |
| a2_80 | 9 | pdf_vision |
| a2_100 | 9 | pdf_vision |
| a3_25 | 9 | pdf_vision |
| a3_40 | 9 | pdf_vision |
| a3_60 | 9 | pdf_vision |
| a3_80 | 9 | pdf_vision |
| a3_100 | 9 | pdf_vision |
| DN_25 | M8 x 1,5 | pdf_vision |
| DN_40 | M8 x 1,5 | pdf_vision |
| DN_60 | M8 x 1,5 | pdf_vision |
| DN_80 | M8 x 1,5 | pdf_vision |
| DN_100 | M8 x 1,5 | pdf_vision |
| K_25 | 1/2" | pdf_vision |
| K_40 | 1/2" | pdf_vision |
| K_60 | 1/2" | pdf_vision |
| K_80 | 1/2" | pdf_vision |
| K_100 | 1/2" | pdf_vision |
| NW_25 | 25 | pdf_vision |
| NW_40 | 25 | pdf_vision |
| NW_60 | 40 | pdf_vision |
| NW_80 | 40 | pdf_vision |
| NW_100 | 40 | pdf_vision |
| Версия_чертежа | D 140 | pdf_vision |
| Дата | 1.11.99 | pdf_vision |
| Производитель | Gardner Denver Schopfheim GmbH | pdf_vision |
| Адрес | Roggenbachstr. 2, 79650 Schopfheim, Germany | pdf_vision |
| Телефон | +49 - 7622 / 392 - 0 | pdf_vision |
| Факс | +49 - 7622 / 392 - 500 | pdf_vision |
| e-mail: eu-ds@roeschle.com | pdf_vision | |
| Сайт | www.pd-elomotschle.com | pdf_vision |
Графики / чертежи
dimension_drawing
Технический чертёж вакуумного насоса Elmo Rietschle V-VLV-2 с таблицей габаритных и присоединительных размеров
Документы
• Двухступенчатый вакуумный насос в вертикальном исполнении
• Масляная смазка защищает камеру насоса от коррозионных паров
• Может использоваться в комбинации с кулачковым вакуумным насосом
