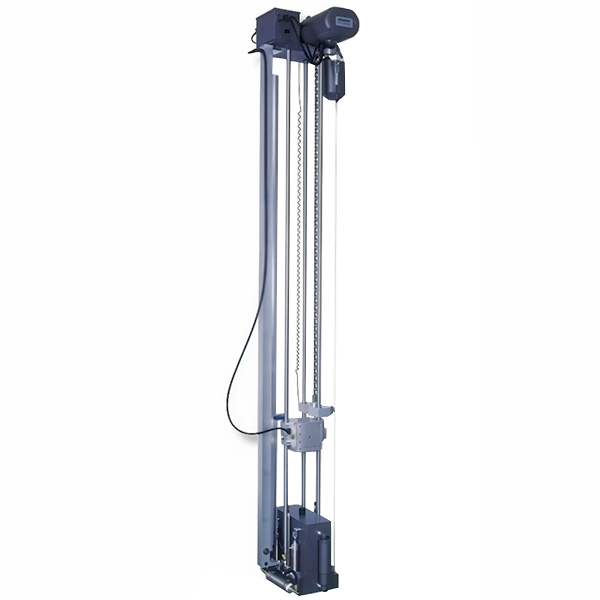

Ударный стенд Model 15D
Бренд: — PDF интересно: producer не найден фото с blms.ru
Характеристики (21)
| Параметр | Значение | Источник |
|---|---|---|
| Размеры, см | 15,2 х 15,2 | blms_full |
| Макс. нагрузка, кг | 18 | blms_full |
| Макс. изменение скорости (пустой стол), м/сек | 7,3 - 9,7 | blms_full |
| Макс. ускорение (пустой стол), g | 2000 | blms_full |
| Maximum Specimen Weight | 40 lb. (18 kg) | pdf_vision |
| Table Mounting Surface: Side to Side (between guide rods) | 6.0 in. (15.2 cm) | pdf_vision |
| Table Mounting Surface: Front to Back | 6.0 in. (15.2 cm) | pdf_vision |
| Maximum Acceleration | 2000 g | pdf_vision |
| Shock Pulse Duration Range | 0.25 - 60 Msec* | pdf_vision |
| Maximum Velocity Change | Up to 32 Ft/Sec (9.7 M/Sec) | pdf_vision |
| Height | 96 in. - 120 in. (244 cm - 305 cm) | pdf_vision |
| Front to Back | 15 in. (38 cm) | pdf_vision |
| Width | 18 in. (46 cm) | pdf_vision |
| Voltage | 100 - 220 VAC | pdf_vision |
| Frequency | 50 Hz - 60 Hz | pdf_vision |
| Phase | Single Phase | pdf_vision |
| Current | 6A - 8A | pdf_vision |
| Nitrogen (For squarewave programmer only) | Bottled Nitrogen @ 2,000 psi (138 bar) | pdf_vision |
| Plant Air | 80 - 120 psi (5.6 - 8.4 kg/cm^2) | pdf_vision |
| Shipping Weight | 800 lbs (363 kg) Approximate | pdf_vision |
| Note | * with appropriate programming kits | pdf_vision |
Документы
Model 15D включает в себя настольный пульт управления TouchTest Shock 2 (TTS2). TTS2 делает работу ударной системы удобной и безопасной. TTS2 без проблем интегрируется с системой сбора и анализа информации Test Partner.
Стандартный стол, изготовленный из магниевого сплава, генерирует почти идеальные полусинусоидальные ударные импульсы. Схема монтажных отверстий как на верхней, так и на лицевой поверхностях стола позволяет проводить испытания одновременно в двух направлениях.
Особенности:
Контроллер TouchTest Shock 2 для простой и безопасной работы
Конструкция стола из магниевого сплава обеспечивает почти идеальные ударные импульсы
Система подъема и позиционирования электрической лебедки обеспечивает точную повторяемость падения
Комплект для ускорения повышает производительность изменения скорости
Комплект Low Impulse для расширенных возможностей испытаний низкого уровня
Плавающая сейсмич
