Когтевой компрессор Elmo Rietschle C-DLR 301
Бренд: Elmo Rietschle ✓ обогащена PDF
Характеристики (24)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 342 - 375 | blms_full |
| Производительность, м³/ч | 135 - 320 | blms_full |
| Мощность, кВт | 12,6 - 22,0 | blms_full |
| Частота вращения, об/мин | 1450 - 3550 | blms_full |
| Сила тока, А | 41,8 - 25,3 | blms_full |
| Версия ATEX | Опционально | blms_full |
| Напряжение питания (3~) | 400-460 В | blms_full |
| Ёмкость масляной системы, л | 1,5 | blms_full |
| Избыточное давление, бар (изб.) | 0,8 - 2,2 | blms_full |
| Уровень шума, дБ | 80 - 82 | blms_full |
| Volumenstrom_Capacity_m3h | 135 – 350 | pdf_vision |
| Überdruck_Overpressure_bar | 2.2 (301 F001) / 0.8 (301 F002) | pdf_vision |
| Anschlussspannung_Frequenzumrichter_Connection_voltage | 400 – 480 V ± 10% (50 – 60 Hz) | pdf_vision |
| Stromaufnahme_Frequenzumrichter_Current_draw_A | 39.9 | pdf_vision |
| Motorleistung_Motor_power_kW | 22 (301 F001) / 12.6 (301 F002) | pdf_vision |
| Betriebsspannung_Motor_Rated_voltage | 380 V | pdf_vision |
| Eichfrequenz_Motor_Cal._frequency_Hz | 60 | pdf_vision |
| Stromaufnahme_Motor_Current_draw_A | 41.8 (301 F001) / 25.3 (301 F002) | pdf_vision |
| Drehzahl_Speed_min-1 | 1450 – 3550 (25 Hz – 60 Hz) | pdf_vision |
| Schallpegel_Sound_level_dB | 80 – 82 (EN ISO 3744) | pdf_vision |
| Gewicht_Weight_kg | 375 (301 F001) / 342 (301 F002) | pdf_vision |
| Ölfüllmenge_Oil_capacity_l | 1.5 | pdf_vision |
| Schutzklasse_Protection_class | IP 55 | pdf_vision |
| Motorschutz_Motor_protection | PTC Sensor | pdf_vision |
Графики / чертежи

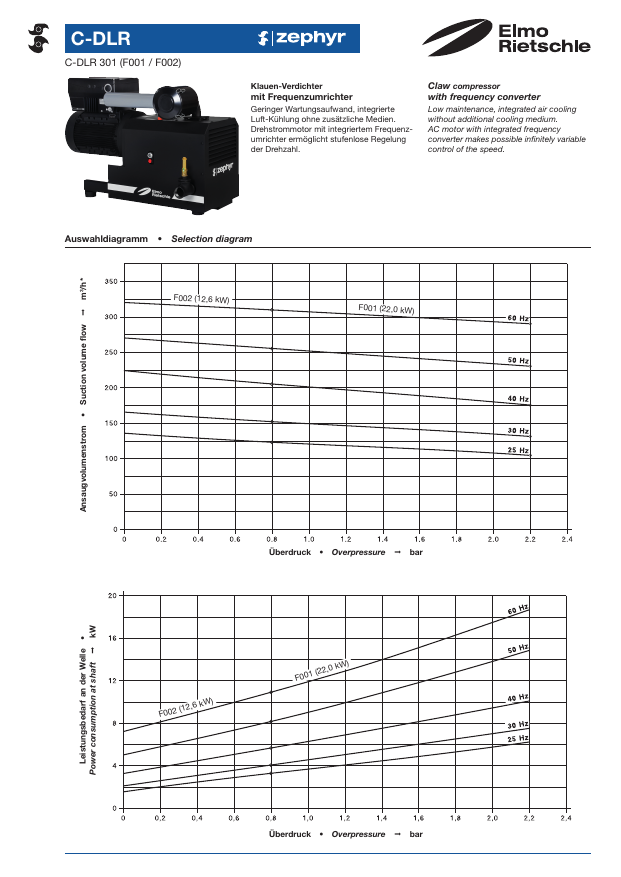

performance_chart
Даташит компрессора Elmo Rietschle C-DLR 301 с диаграммами производительности (расход от избыточного давления при разных частотах) и потребляемой мощности; есть фото устройства и краткое описание

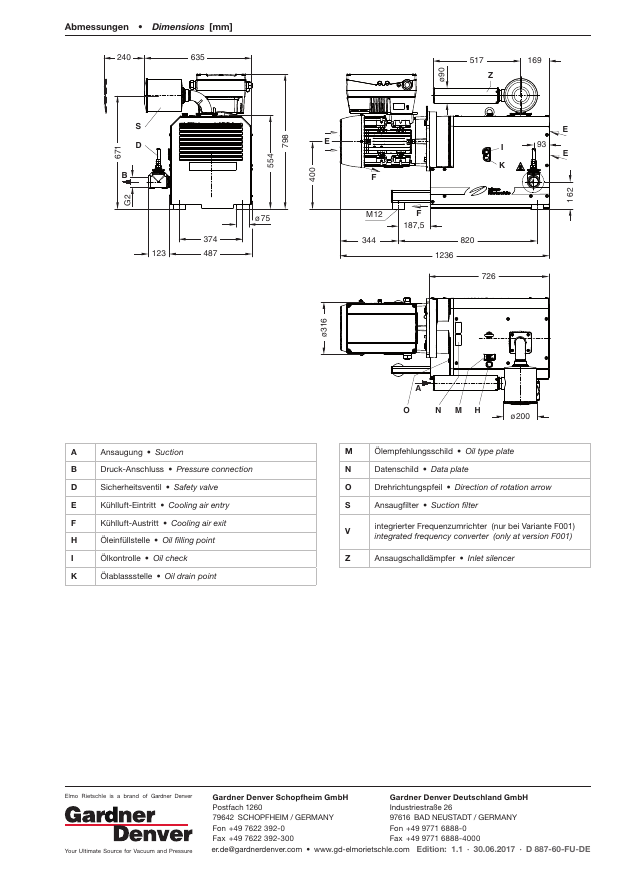

dimension_drawing
Габаритный чертёж вакуумного насоса Gardner Denver с указанием размеров (мм) и легендой соединений
Документы
Преимущества
Высокоэффективный, безмасляный и бесконтактный
Устойчивая производительности во всем рабочем диапазоне
Встроенное воздушное охлаждение без дополнительной охлаждающей среды
Доступны версии во взрывозащищённом исполнении (ATEX)
Низкие расходы, широкий выбор аксессуаров
Регулируемый привод
Обогащение
Официальная страница: https://www.elmorietschle.com/en/claw-vacuum-pumps/c-dlr-301/
