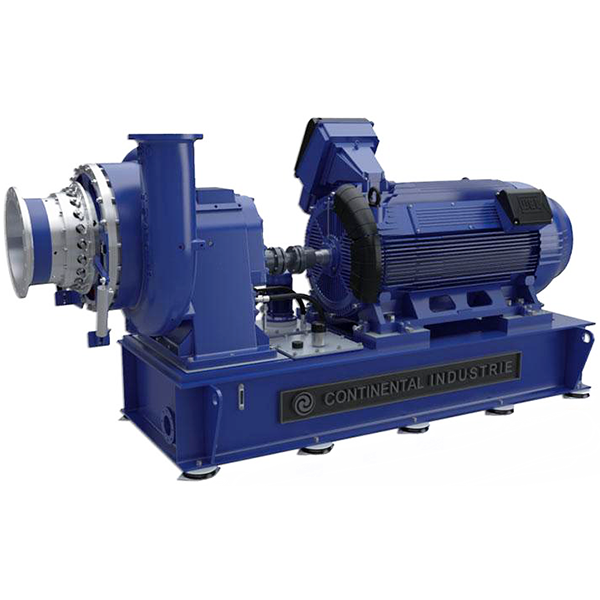

Одноступенчатые турбокомпрессоры Continental Industrie TCH 55.1
Бренд: Continental Industrie ✓ обогащена PDF частично фото с blms.ru
Характеристики (17)
| Параметр | Значение | Источник |
|---|---|---|
| Производительность, м³/ч | 31 000 - 48 000 | blms_full |
| Мощность, кВт | 900 - 1700 | blms_full |
| Частота вращения, об/мин | 3000 - 3600 | blms_full |
| Класс защиты | IP55 | blms_full |
| Материал конструкции | Чугун EN GJL-250 | blms_full |
| Уровень шума, дБ | 75 - 95 | blms_full |
| Производительность серии, м³/ч | 1 500 - 60 000 | producer |
| Максимальное давление, бар (изб.) | до 2.5 | producer |
| Политропный КПД, % | более 85 | producer |
| Материал улитки компрессора | чугун | producer |
| Материал рабочего колеса (турбины) | литой алюминиевый сплав | producer |
| Тип колеса | радиальное с отгибающимися лопатками, 5-осевое фрезерование | producer |
| Состав агрегата | компрессор, трансмиссия, электродвигатель, система смазки, панель управления | producer |
| Управление | микропроцессорная система контроля всех рабочих циклов | producer |
| Соединение двигателя | через гибкую муфту | producer |
| Уплотнение вала | лабиринтное; для опасных газов — герметичное газовое (по заказу) | producer |
| Балансировка | динамическая балансировка турбины, вала, уплотнений и подшипников | producer |
Графики / чертежи
performance_chart

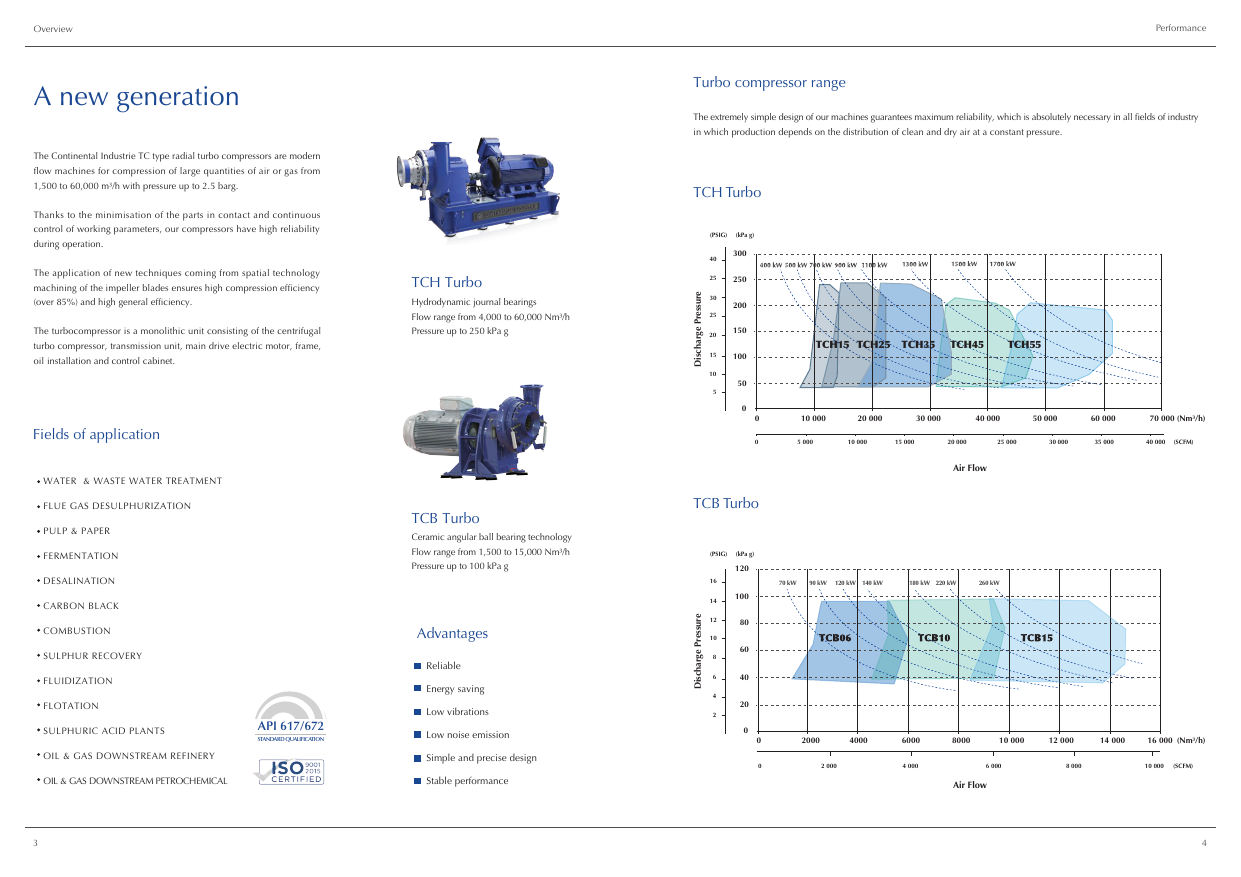

Обзорная страница каталога турбокомпрессоров: описание, области применения, серии TCH/TCB, графики производительности (расход-давление), фото оборудования
Документы
Преимущества:
Надежность
Энергоэффективность
Низкий уровень вибрации
Низкий уровень шума
Простая и высокоточная конструкция
Стабильные эксплуатационные характеристики
Области применения:
Очистка воды и сточных вод
Промывка фильтров противотоком
Производство биогаза
Дегазификация полигонов твердых отходов
Опреснение воды
Производство технического углерода
Процессы, включающие горение
Производство серы
Создание кипящего слоя
Флотация
Производство серной кислоты
Вакуумная очистка
Пневмотранспорт
Компоненты компрессоров серии TCH Turbo
1. Спиральный корпус
2. Редуктор
3. Привод ЛРД
4. Направляющие лопатки на входе в компрессор (НЛВ)
5. Выступающее вперед рабочее колесо
6. Лопатки регулируемого диффузора (ЛРД)
1. Несущая рама
2. Турбокомпрессор
3. Привод компрессора
4. Впускной фильтр / Глушитель
5. Местная панель управления
6. Регулируемый конический диффузор / Глушитель
7. Компенсатор из не
Обогащение: данные производителя
| Параметр | Значение | Источник |
|---|---|---|
| Производительность серии, м³/ч | 1 500 - 60 000 | производ. |
| Максимальное давление, бар (изб.) | до 2.5 | производ. |
| Политропный КПД, % | более 85 | производ. |
| Материал улитки компрессора | чугун | производ. |
| Материал рабочего колеса (турбины) | литой алюминиевый сплав | производ. |
| Тип колеса | радиальное с отгибающимися лопатками, 5-осевое фрезерование | производ. |
| Состав агрегата | компрессор, трансмиссия, электродвигатель, система смазки, панель управления | производ. |
| Управление | микропроцессорная система контроля всех рабочих циклов | производ. |
| Соединение двигателя | через гибкую муфту | производ. |
| Уплотнение вала | лабиринтное; для опасных газов — герметичное газовое (по заказу) | производ. |
| Балансировка | динамическая балансировка турбины, вала, уплотнений и подшипников | производ. |
Жизненный цикл: unclear
Факты производителя: Серия TC: подача 1500–60000 м³/ч, давление до 2.5 бар(и), КПД >85%. Агрегат: компрессор, трансмиссия, двигатель, смазка, панель управления с микропроцессорным контролем. Колесо из алюминиевого сплава, 5-осевое фрезерование лопаток; улитка чугунная; лабиринтное или газовое уплотнение. Модель TCH 55.1 на сайте не указана.
