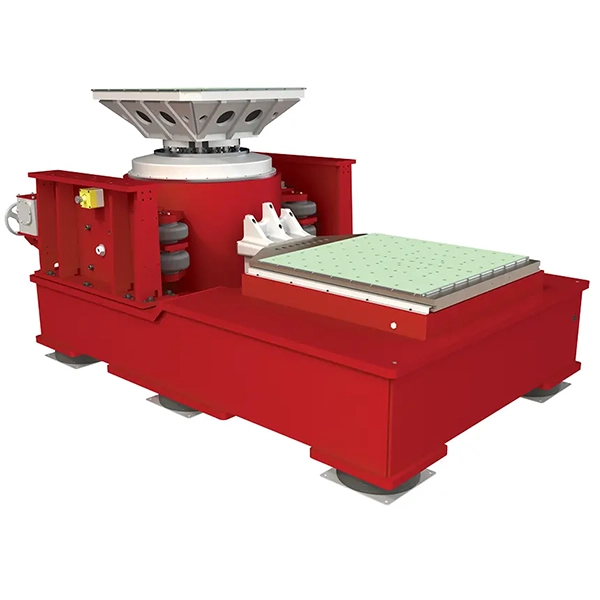

Водоохлаждаемый вибростенд Data Physics LE-2516/DSA 15-14
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (54)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 98 | blms_full |
| Диаметр арматуры, мм | 440 | blms_full |
| Масса арматуры, кг | 64 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 2 190 | blms_full |
| Макс. усилие (ШСВ), H | 98 | blms_full |
| Макс. ускорение (синус), g | 120 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 909 | blms_full |
| Модель | LE-2516-3 | pdf_vision |
| Тип | Электродинамический вибростенд (Electrodynamic Shaker) | pdf_vision |
| Охлаждение | водяное | pdf_vision |
| Макс. синусоидальная сила | 17000 - 25000 lbf (75.5 - 111 kN) | pdf_vision |
| Random force rms | 17000 - 25000 lbf (75.5 - 111 kN) | pdf_vision |
| Скорость | 79 ips (2 м/сек) | pdf_vision |
| Пиковое перемещение | 3 in (76.2 мм) | pdf_vision |
| Диаметр арматуры | 17.3 in (440 мм) | pdf_vision |
| Подшипники | двойные гидростатические, осевое управление и поперечная устойчивость | pdf_vision |
| Автоматическая опора стола | и центрирование арматуры | pdf_vision |
| Полезная нагрузка | до 2000 lbs (909 кг) | pdf_vision |
| Гидравлическая изоляция | Lin-E-Air | pdf_vision |
| Пара триннов (trunnions) | стандартно, опционально жёсткие | pdf_vision |
| Модель | LE-2516-3 | pdf_vision |
| Тип | Электродинамический шейкер | pdf_vision |
| Диапазон рабочих температур | Шейкер: +40°F до +120°F (+4°C до +38°C); Усилитель: +33°F до +104°F (+0.5°C до +40°C) | pdf_vision |
| Тепловыделение шейкера | 4 кВт | pdf_vision |
| Тепловыделение усилителя | 13 кВт (10 модулей); 16 кВт (12 модулей); 19 кВт (14 модулей); 21 кВт (16 модулей) | pdf_vision |
| Тепловыделение чиллера | 11 кВт | pdf_vision |
| Тепловыделение охлаждающего блока | 12 кВт | pdf_vision |
| Уровень шума @ 1 м | Шейкер: 105 дБ; Усилитель: 85 дБ; Охлаждающий блок: 75 дБ | pdf_vision |
| Влажность | Шейкер: <95% без конденсации; Усилитель: <95% без конденсации | pdf_vision |
| Расход сырой воды (85°F) | 30 GPM (114 л/мин) | pdf_vision |
| Расход охлаждённой воды (55°F, 85 PSI) | 60 GPM (227 л/мин) | pdf_vision |
| Давление воды | 25 PSI | pdf_vision |
| Требуемый дренаж | 15 галлонов | pdf_vision |
| Расход воздуха (85°F) | 9 GPM (34 л/мин) | pdf_vision |
| Давление | 15 PSI | pdf_vision |
| Воздушный поток охлаждения усилителя | 2900 CFM (82 м³/мин) на 10 модулей; 3480 CFM (98 м³/мин) на 12/14/16 модулей | pdf_vision |
| Сжатый воздух | 3 CFM при 100psi | pdf_vision |
| Питание | 360–480 ВАС, 3 фазы, 50/60 Гц | pdf_vision |
| Номинальная мощность | 150 кВА (10 модулей); 180 кВА (12); 210 кВА (14); 240 кВА (16) | pdf_vision |
| КПД | 95% | pdf_vision |
| Частота переключения | 50 кГц | pdf_vision |
| Входной импеданс | 1,5 Ом (10 Ом входной импеданс)/(Ом входной импеданс) | pdf_vision |
| Выходное напряжение | 200 В RMS | pdf_vision |
| Выходной ток | 830 А RMS (10 модулей); 996 А (12); 1162 А (14); 1328 А (16) | pdf_vision |
| Шум и фон | >70 дБ ниже полной выходной мощности с шунтированным входом | pdf_vision |
| Высота усилителя | 82" (2071 мм) на 10 модулей; 78" (1987 мм) на 12; 92" (2337 мм) на 12/14/16 модулей | pdf_vision |
| Ширина усилителя | 68" (1704 мм) на 10 модулей; 43" (1092 мм) на 12/14/16 | pdf_vision |
| Глубина усилителя | 43" (1092 мм) | pdf_vision |
| Размеры охлаждающего блока | Высота 72" (1829 мм); Ширина 42" (1067 мм); Глубина 27" (686 мм) | pdf_vision |
| Размеры чиллера | Высота 50" (1270 мм); Ширина 32" (813 мм); Глубина 34" (864 мм) | pdf_vision |
| Адрес | 1111 Spruce Street, Riverside, CA 92507 | pdf_vision |
| Телефон | 408.437.0100 | pdf_vision |
| Сайт | dataphysics.com | pdf_vision |
Документы
Использование двух гидростатических подшипников обеспечивает способность стендов с водяным охлаждением проводить высокоточные тесты массивных объектов даже при значительных опрокидывающих моментах, исключая необходимость применения внешних направляющих систем. За счёт низкого уровня шума и минимальной нагрузки на инфраструктуру помещений такие устройства оптимальны для широкого спектра применений, включая работу в чувствительных стерильных лабораториях и тяжёлых производственных условиях благодаря полной герметичности корпуса.
Макс. усилие (Синус), Н
Диаметр арматуры, мм
440
Масса арматуры, кг
Резонанс арматуры +/- 5%, Гц
2 190
Макс. усилие (ШСВ), H
Макс. ускорение (синус), g
120
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
909
Data Physics LE-2516/DSA 15-14
358,3 Кб
