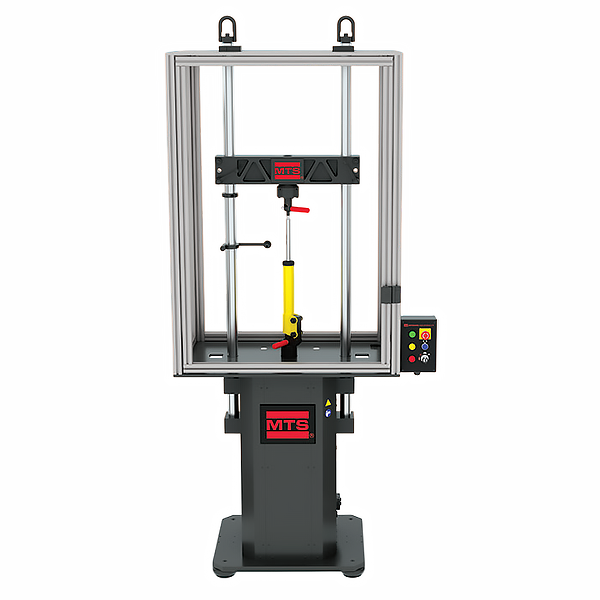

Электромагнитный стенд испытаний амортизаторов MTS EMA-18kN
Бренд: — PDF интересно: producer не найден фото с blms.ru
Характеристики (47)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. скорость, м/с | 4 | blms_full |
| Ход, мм | 203 | blms_full |
| Динамическая нагрузка, кН | 17,8 | blms_full |
| Скорость при макс. нагрузке, м/сек | 2,5 | blms_full |
| Частотная характеристика, Гц | 100 | blms_full |
| Контроль температуры образца | бесконтактный ИК‑датчик | blms_full |
| Статическая нагрузка, кН | 4,2 | blms_full |
| Уровень шума, дБ | <60 | blms_full |
| TECH Applications | Characterization, Quality Models/Dynamic Force: 9kN, 18kN, 27kN | |
| Frequency Response | 100Hz | |
| Digital Encoder Resolution | 1 nm | |
| Facility Requirements | 380-480, 50/60 Hz | |
| Динамическая сила EMA-9kN | 9 kN / 2000 lbf | pdf_vision |
| Динамическая сила EMA-18kN | 17 kN / 4000 lbf | pdf_vision |
| Динамическая сила EMA-27kN | 26 kN / 6000 lbf | pdf_vision |
| Статическая сила EMA-9kN | 2.1 kN / 475 lbf | pdf_vision |
| Статическая сила EMA-18kN | 4.2 kN / 950 lbf | pdf_vision |
| Статическая сила EMA-27kN | 6.2 kN / 1400 lbf | pdf_vision |
| Статическая сила с компенсацией EMA-9kN | 7 kN / 1475 lbf | pdf_vision |
| Статическая сила с компенсацией EMA-18kN | 13 kN / 2950 lbf | pdf_vision |
| Статическая сила с компенсацией EMA-27kN | 20 kN / 4400 lbf | pdf_vision |
| Пиковая скорость EMA-9kN | 1.8 m/sec / 187 mm/sec | pdf_vision |
| Пиковая скорость EMA-18kN | 1.8 m/sec / 187 mm/sec | pdf_vision |
| Пиковая скорость EMA-27kN | 1.8 m/sec / 187 mm/sec | pdf_vision |
| Макс. сила при 3 м/мин (480В) EMA-9kN | 6 kN / 1350 lbf | pdf_vision |
| Макс. сила при 3 м/мин (480В) EMA-18kN | 12 kN / 2700 lbf | pdf_vision |
| Макс. сила при 3 м/мин (480В) EMA-27kN | 18 kN / 4050 lbf | pdf_vision |
| Ход EMA-9kN | 203 mm / 8 in | pdf_vision |
| Ход EMA-18kN | 203 mm / 8 in | pdf_vision |
| Ход EMA-27kN | 254 mm / 10 in | pdf_vision |
| Частотная отклик | 10.0 Hz | pdf_vision |
| Разрешение цифрового энкодера | 1 nm | pdf_vision |
| Типичный уровень шума EMA-9kN | 65 dBA | pdf_vision |
| Типичный уровень шума EMA-18kN | 65 dBA | pdf_vision |
| Типичный уровень шума EMA-27kN | 65 dBA | pdf_vision |
| Тензодатчик EMA-9kN | 10 kN / 2200 lbf | pdf_vision |
| Тензодатчик EMA-18kN | 36 kN / 5500 lbf | pdf_vision |
| Тензодатчик EMA-27kN | 50 kN / 11000 lbf | pdf_vision |
| Поддерживаемые сигналы | Sine, Triangle, Square, Frequency Sweep, Sine-on-Sine, Custom Profile, RPC Playback | pdf_vision |
| ПО | MTS Damper Analysis Software | pdf_vision |
| Подшипник | Dry Linear Bearing - Maintenance/Force Replacement Interval: 2.5 yrs | pdf_vision |
| Требования к электропитанию EMA-9kN | 135 kVA / 60 A | pdf_vision |
| Требования к электропитанию EMA-18kN | 230-480 kVA / 98 A | pdf_vision |
| Требования к электропитанию EMA-27kN | 270 kVA | pdf_vision |
| Подача воздуха EMA-9kN | 0.26 SM/min / 23 SCFM | pdf_vision |
| Подача воздуха EMA-18kN | 1.3 SM/min / 45 SCFM | pdf_vision |
| Подача воздуха EMA-27kN | 1.3 SM/min / 68 SCFM | pdf_vision |
Документы
Электромагнитные испытательные стенды амортизаторов MTS состоят из компактных и экономичных рам с линейными электрическими нагрузками для выполнения широкого спектра задач по испытаниям амортизаторов на одном образце. Данные высокопроизводительные стенды используются по всему миру для определения характеристик амортизаторов и проверки качества продукции в процессе производства. Электромагнитные испытательные стенды известны среди инженеров по исследованиям и разработкам, ведущих производителей амортизаторов и инженеров гоночных команд за их высокую частотную характеристику, программируемость и непревзойденную эффективность работы. Системы с электрическим приводом также обеспечивают чистую и бесшумную работу, простую настройку и относительно простое техническое обслуживание и ремонт.
Компанией MTS было разработано несколько конфигураций для конкретных применений, дабы удовлетворить более
