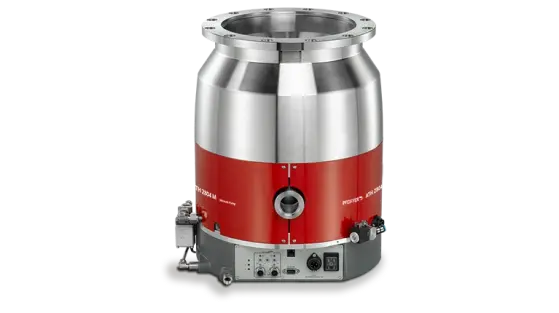

Турбомолекулярный насос на магнитном подвесе Pfeiffer Vacuum ATH 2804 M
Бренд: Pfeiffer ✓ обогащена PDF
Характеристики (52)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN250 | blms_full |
| Фланец (выход) | DN40 | blms_full |
| Вес, кг | 98 | blms_full |
| Частота вращения, об/мин | 25 000 | blms_full |
| Скорость откачки по N₂, л/с | 2350 | blms_full |
| Скорость откачки по H₂, л/с | 1650 | blms_full |
| Скорость откачки по He, л/с | 2300 | blms_full |
| Скорость откачки по Ar, л/с | 2350 | blms_full |
| Предельное остаточное давление N₂, мбар | 3,4 | blms_full |
| Предельное разряжение, мбар | < 6 · 10⁻⁹ | blms_full |
| Тип охлаждения | Водяное | blms_full |
| Контроллер | OBC | blms_full |
| Fore-vacuum max. for N2 3 hPa | 2.25 Torr | 3 mbar | |
| Gas throughput for Ar 41.6 hPa l/s | 31.2 Torr l/s | 41.6 mbar l/s | |
| Gas throughput for N2 83.3 hPa l/s | 62.48 Torr l/s | 83.3 mbar l/s | |
| Rotation speed max. 25,000 rpm | 25,000 min-1 | |
| Ultimate pressure < 6 · 10-9 hPa | < 4.5 · 10-9 Torr | < 6 · 10-9 mbar | |
| Weight 101 kg | 222.66 lb | |
| DN160 | ATH 1600 M, DN 200/250; ATH 2300 | |
| Please contact us | T +49 6441 802-0 | |
| Размер D | 335 mm | pdf_vision |
| Размер H | 300 mm | pdf_vision |
| Размер P | 471 mm | pdf_vision |
| Подшипник | 5 x шариковый | pdf_vision |
| Коэффициент сжатия Ar | > 1·10¹² | pdf_vision |
| Коэффициент сжатия H₂ | 4.9·10⁴ | pdf_vision |
| Коэффициент сжатия He | 9·10⁶ | pdf_vision |
| Коэффициент сжатия N₂ | > 1·10¹⁰ | pdf_vision |
| Метод охлаждения | Вода | pdf_vision |
| Расход охлаждающей воды | 1 l/min | pdf_vision |
| Температура охлаждающей воды | 15,25 °C | pdf_vision |
| Электронный блок | Интегрированная drive electronic | pdf_vision |
| Фланец (вход) | DN 250 ISO-F | pdf_vision |
| Фланец (выход) | DN 40/50 ISO-KF | pdf_vision |
| Форвакуум макс. для N₂ | 3 hPa | 2.25 Torr | 3 mbar | pdf_vision |
| Газовый поток для Ar | 41.6 hPa l/s | 31.2 Torr l/s | 41.6 mbar l/s | pdf_vision |
| Газовый поток для N₂ | 83.3 hPa l/s | 62.48 Torr l/s | 83.3 mbar l/s | pdf_vision |
| Интерфейс | Remote | pdf_vision |
| Ориентация установки | в любом положении | pdf_vision |
| Рабочее напряжение | 200-240 V AC, 50/60 Hz, single phase | pdf_vision |
| Мощность при предельном давлении | 2000 W | pdf_vision |
| Скорость откачки Ar | 2350 l/s | pdf_vision |
| Скорость откачки H₂ | 1650 l/s | pdf_vision |
| Скорость откачки He | 2300 l/s | pdf_vision |
| Скорость откачки N₂ | 2350 l/s | pdf_vision |
| Макс. скорость вращения | 25,000 rpm | 25,000 min⁻¹ | pdf_vision |
| Время разгона | < 8 min | pdf_vision |
| Отдельный приводной блок | No | pdf_vision |
| Предельное давление | < 1·10⁻¹⁰ hPa | < 4.5·10⁻⁹ Torr | < 6·10⁻⁸ mbar | pdf_vision |
| Масса | 101 kg| 222.68 lb | pdf_vision |
| Модель | ATH 2804 MT, DN 250 ISO-F, Remote, Water Cooled, Heated, Integrated drive electronics | pdf_vision |
| Заказной номер | ATH 2804 MT — TMAA6661101 | pdf_vision |
Графики / чертежи
performance_chart

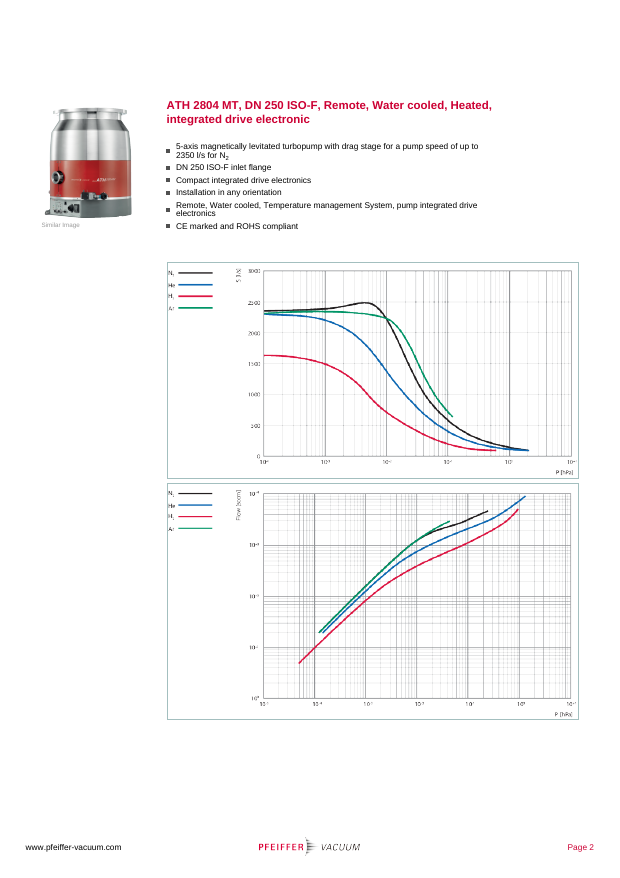

Страница даташита вакуумного турбомолекулярного насоса Pfeiffer ATH 2804 MT: текстовое описание характеристик, фото насоса и два графика производительности (скорость откачки и пропускная способность в зависимости от давления)
Документы
Насосы серии АТН-М относятся к классу больших гибридных турбонасосов и сочетают в себе две последовательно выстроенные ступени: турбомолекулярную и молекулярную. Первая ступень обеспечивает высокую скорость откачки и глубокое разряжение, а вторая - большие степени сжатия и широкий диапазон допустимых давлений на фланце выхлопа.
Ротор всех насосов этой серии имеет магнитный подвес, что исключает применение смазки и делает серию АТН-М абсолютно безмасляной. Это же обстоятельство, в отличие от насосов на подшипниках качения, обеспечивает отсутствие трения. Таким образом, насосы серии АТН-М, при использовании их в чистых процессах, не требуют периодического обслуживания. Во многих применениях такого рода АТН-М непрерывно работают многие годы без единого вмешательства.
Геометрия поверхностей ротора и статора каждой модели АТН-М вычислена при помощи компьютера. При этом ключевыми условиями был
