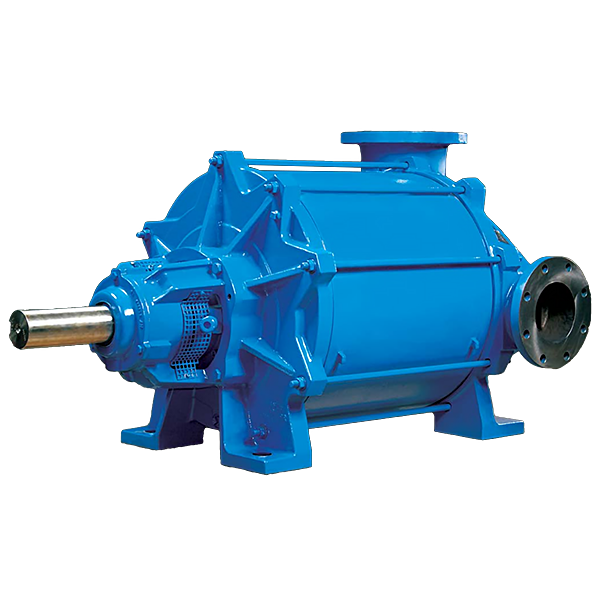

Водокольцевой насос-компрессор Nash Vectra XL 80
Бренд: Nash PDF интересно: producer не найден фото с blms.ru
Характеристики (21)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | 100 мм | blms_full |
| Фланец (выход) | 80 мм | blms_full |
| Габариты (ДxШxВ), мм | 991 х 432 х 406 | blms_full |
| Производительность, м³/ч | 900 | blms_full |
| Давление сжатия, бар (абс.) | 3 | blms_full |
| Перепад давления, бар | до 2 | blms_full |
| Уплотнения вала | Сальник (стандартный), механические уплотнения (одностороннего / двойного действия) или картридж по запросу | blms_full |
| Материал конструкции | высокопрочный чугун (ВЧШГ), нержавеющая сталь | blms_full |
| Предельное остаточное давление, мбар (абс.) | 33 | blms_full |
| насосы • Производительность | 34 - 34,000 м³/ч (20 - 20,000 CFM) | |
| Телефон | +49 911 1454-0 | |
| Факс | +49 911 1454-6935 | |
| Номер для заказа | LRP:B-PB118-A1-RU | |
| типовая серия | NASH Vectra XL | pdf_vision |
| диапазон_мощности_объем_всасывания | от 0 до 9000 м³/ч (до 5500 CFM) | pdf_vision |
| диапазон_давления_вакуумная_область | от 0.8 бар абс. до 33 мбар абс. (47 мм Hg) | pdf_vision |
| диапазон_давления_вакуум_с_противодавлением | от 33 мбар абс. до 2.0 бар абс. (30 PSIG) | pdf_vision |
| компрессорная_область | от 0 бар абс. до 45 PSIG | pdf_vision |
| всасывающий_патрубок | от 2 до 16 inches (в зависимости от модели) | pdf_vision |
| нагнетательный_патрубок | от 2 до 16 inches (в зависимости от модели) | pdf_vision |
| примечание | Все размеры являются приблизительными, возможны технические изменения | pdf_vision |
Документы
Конусообразная конструкция кольцевой крыльчатки и наличие одной вращающейся детали позволяет достичь значительно большего давления вещества в камере жидкостно-кольцевого насоса/компрессора.
Кольцевая крыльчатка в виде срезанного конуса и применение литых частей из ВЧШГ, нержавеющей стали и других сплавов предоставляет в распоряжение предприятия компактную двухступенчатую конфигурацию изделия с расширенным диапазоном производительности.
Использование
Установки отвечают сертификатам стандарта ATEX, нормативным соглашениям 94/9/EG (кат. 1, 2) и выполнены в соответствии стандарта нефтепромышленности API 681. Это позволяет применять их в самых разных сферах промышленности:
- нефтегазовой и химической;
- горнодобывающей и обрабатывающей;
- металлургии и энергетике;
- в специальных условия перекачки взрывоопасных веществ и химически активных жидкостей.
Преимущества
Запатентованные технологии ко
