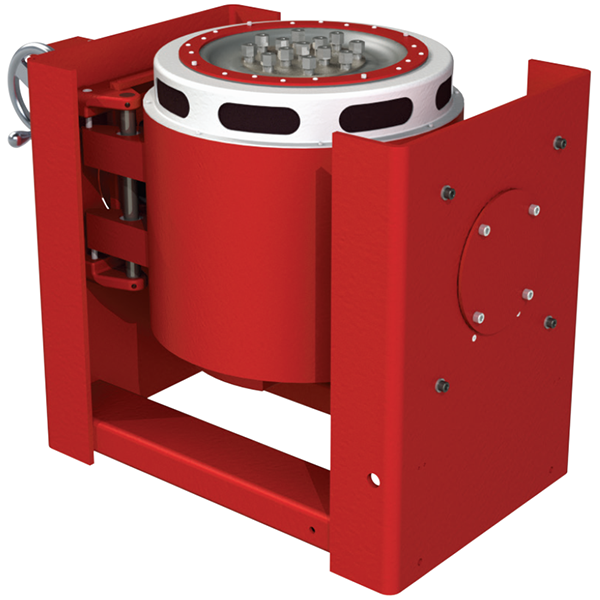

Электродинамический вибростенд Data Physics GW-V350/DSA1-1K
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (25)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 2 380 | blms_full |
| Диаметр арматуры, мм | 127 | blms_full |
| Масса арматуры, кг | 3,4 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 3 500 | blms_full |
| Макс. перемещение (пик-пик), мм | 20,3 | blms_full |
| Макс. усилие (ШСВ), H | 1 308 | blms_full |
| Макс. ускорение (синус), g | 71 | blms_full |
| Макс. скорость, м/с | 0,9 | blms_full |
| Макс. масса изделия, кг | 114 | blms_full |
| V300 | 1 centre, 4 on 70mm PCD, 4 on 120mm PCD | |
| V350 | 1 centre, 8 on 100mm PCD, | |
| V400 | 9 on 50mm grid | |
| V400LT | 1 centre, 8 on 152.4mm PCD, 8 on 304.8mm PCD | |
| таблица | Вибростенды Data Physics SignalForce V300/V350/V400 | pdf_vision |
| модель_1 | V300/DSA1-1k | pdf_vision |
| модель_2 | V350/DSA1-1k | pdf_vision |
| модель_3 | V350/DSA1-2k | pdf_vision |
| модель_4 | V400HG/DSA1-2k | pdf_vision |
| модель_5 | V400HG/DSA4-4k | pdf_vision |
| модель_6 | V400HG/DSA8-8k | pdf_vision |
| модель_7 | V400LT/DSA1-2k | pdf_vision |
| модель_8 | V400LT/DSA4-4k | pdf_vision |
| модель_9 | V400LT/DSA8-8k | pdf_vision |
| Примечание | При 3 мс | pdf_vision |
| формат_чертежей | V300, V350, V400 (вид сверху, спереди, сбоку) | pdf_vision |
Графики / чертежи
dimension_drawing
Страница документации Data Physics: опции вибростенда, детали вставок якоря (V300–V400LT) и чертёж V400LT с размерами
Документы
Конструкция вибростендов допускает различные варианты исполнения: с пневмоопорами (для изоляции от вертикальной вибрации), с цапфами (для вертикальной и горизонтальной вибрации) или в моноблочном формате со столом скольжения (для испытаний по трём осям).
Макс. усилие (Синус), Н
2 380
Диаметр арматуры, мм
127
Масса арматуры, кг
3,4
Резонанс арматуры +/- 5%, Гц
3 500
Макс. перемещение (пик-пик), мм
20,3
Макс. усилие (ШСВ), H
1 308
Макс. ускорение (синус), g
Макс. скорость, м/с
0,9
Макс. масса изделия, кг
114
Data Physics GW-V350/DSA1-1K
170,6 Кб
