Регулятор массового расхода MKS Instruments GE250A
Бренд: MKS ✓ обогащена PDF
Характеристики (35)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 2,05 | blms_full |
| Рабочая температура, °C | 10 - 50 | blms_full |
| Диапазон регулирования (полной шкалы) | от 2% до 100% | blms_full |
| Диапазон расхода, sccm | 100 – 250 | blms_full |
| Макс. давление на входе | 150 psig | blms_full |
| Перепад рабочего давления | 30 - 50 psid | blms_full |
| Давление разрыва | 1500 psig | blms_full |
| Время реагирования | от 1 до 2 секунд выше 10% полной шкалы при 50 psi | blms_full |
| Время прогрева, мин. | 60 | blms_full |
| Kbps | 500 Kbps 38.4 Kbps | |
| Addresses 10 positions | Station Addresses 2 switches, 3 switches, N/A | |
| Максимальный диапазон (N2 эквивалент) | 100 до 250 slm | pdf_vision |
| Максимальное входное давление MFC/MFM | 150 psig (может не превышать требуемый перепад давления на MFC) | pdf_vision |
| Нормальное рабочее дифференциальное давление (с атмосферным | от 30 до 55 psid (зависит от типа фитинга) | pdf_vision |
| Давление разрыва | 1500 psig | pdf_vision |
| Диапазон управления | от 2% до 100% полной шкалы (диапазон на мех.) | pdf_vision |
| Повторяемость | ±0,5% от показания | pdf_vision |
| Разрешение | 0,1% от полной шкалы | pdf_vision |
| Температурные коэффициенты (ноль) | < ±0,05% полной шкалы/°C | pdf_vision |
| Температурные коэффициенты (диапазон) | < ±0,08% показания/°C | pdf_vision |
| Коэффициент входного давления | <0,03% показания/psi или меньше | pdf_vision |
| Типовое время установления контроля | 1-2 секунды, типично выше 10% полной шкалы при 50 psi | pdf_vision |
| Время прогрева | 1 час | pdf_vision |
| Рабочий диапазон температур (окружающая среда) | от 10°C до 50°C | pdf_vision |
| Влажность при хранении | от 0 до 95% относительной влажности, без конденсации | pdf_vision |
| Температура хранения | от -20°C до 65°C (-4°F до 149°F) | pdf_vision |
| Утечка (внешняя, куб.см/сек He) | <1 x 10^-9 | pdf_vision |
| Смачиваемые материалы | 316L S.S., 17-7 S.S., Elgiloy, 400FR | pdf_vision |
| Варианты уплотнений | Viton, Buna, Neoprene, EPDM, Viton (USP Class VI Compliant) | pdf_vision |
| Чистота поверхности MFC/MFM | 16 µinch средняя Ra | pdf_vision |
| Вес | <4.5 фунта (2.05 кг) | pdf_vision |
| Требуемая входная мощность | +15 до +24 VDC @ (<4 ватт) | pdf_vision |
| Сигнал входа/выхода потока - напряжение (от 0 до 5 VDC) | 15 pin Тип "D" male | pdf_vision |
| Сигнал входа/выхода потока - ток (от 4 до 20 мА) | 15 pin Тип "D" male | pdf_vision |
| Соответствие | CE | pdf_vision |
Графики / чертежи

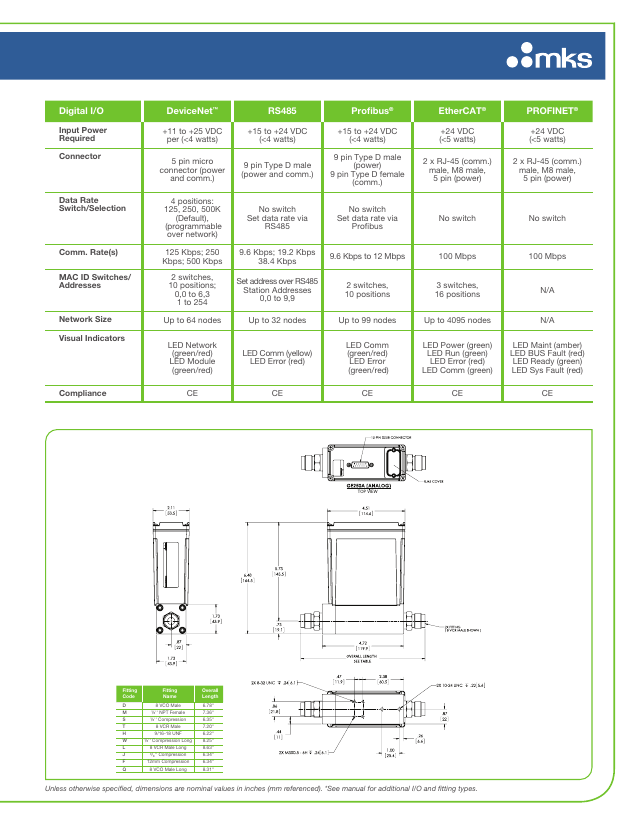

dimension_drawing
Техническая спецификация и чертёж цифрового массового расходомера MKS: сравнительная таблица цифровых интерфейсов (DeviceNet, RS485, Profibus, EtherCAT, PROFINET) и чертёж с монтажными размерами и таблицей вариантов фланцев/фитингов
Документы
GE250A - это универсальные регуляторы массового расхода с уплотнением из эластомера, подходящие для широкого спектра применений. GE250A способен работать в диапазоне полной шкалы от 100 до 250 slm (эквивалент N2). Доступен либо с аналоговым, либо с цифровым вводом-выводом с использованием новейших алгоритмов управления для быстрого и воспроизводимого отклика на заданное значение.
Доступ к функции multi-gas / multi-range (наряду с другими пользовательскими элементами управления) осуществляется через встроенный диагностический интерфейс контроллеров массового расхода, для работы которого не требуется специального программного или аппаратного обеспечения. Стандартный кабель Ethernet и широко доступный HTML-браузер с поддержкой JAVA - вот все необходимые инструменты. Критические параметры газа для типичных газов с высоким расходом уже сохранены в устройстве. Для настройки устройства достаточ
