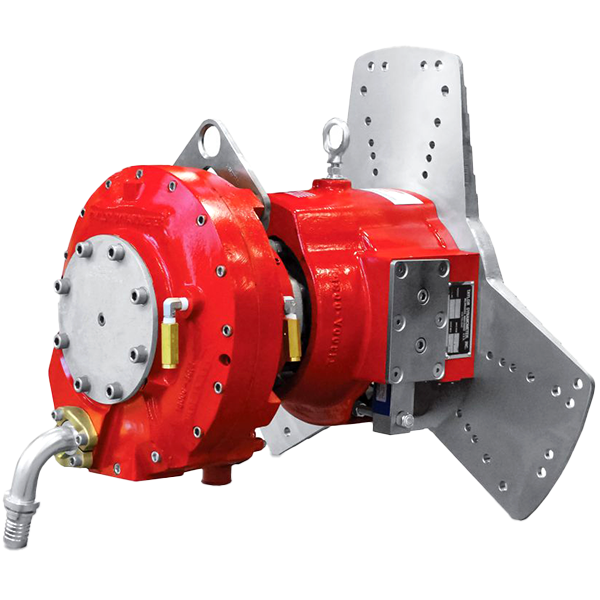

Переносной динамометр Taylor Dynamometer TD-3102
Бренд: Taylor Dynamometer PDF интересно: producer не найден фото с blms.ru
Характеристики (31)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 163 | blms_full |
| Мощность, л.с. | 1250 | blms_full |
| Мощность, кВт | 932 | blms_full |
| Частота вращения, об/мин | 6000 | blms_full |
| Крутящий момент, Н·м | 4881 | blms_full |
| Расход воды, л/с | 6,3 | blms_full |
| Power | 1,250 hp (932 kW) | |
| Torque | 3,600 ft-lb (4,881 Nm) | |
| Speed | 6,000 rpm | |
| Water Use | 100 gpm @ 60 psi (6.3 lps @ 420 kpa) (No cooling system) | |
| Minimum Controllable Power | 11 hp (5 kW) | |
| Minimum Controllable Torque | 32 ft-lb (24 Nm) | |
| Inertia Value | 570 lb/in2 | |
| Weight | 360 lb (163 kg) | |
| Torque | 3,600 ft-lb (4,881 Nm) | |
| Speed | 6,000 rpm | |
| Water Use | 100 gpm @ 60 psi (6.3 lps @ 420 kpa) | |
| Minimum Controllable Power | 11 hp (5 kW) | |
| Minimum Controllable Torque | 32 ft-lb (24 Nm) | |
| Inertia Value | 570 lb/in2 | |
| Weight | 360 lb (163 kg) | |
| Модель | TD-3102 Engine Dynamometer | pdf_vision |
| Тип | Портативный двигатель-динамометр | pdf_vision |
| Мощность | 1,250 hp (932 kW) | pdf_vision |
| Крутящий момент | 3,600 ft-lb (4,881 Nm) | pdf_vision |
| Скорость | 6,000 rpm | pdf_vision |
| Вода | 100 gpm @ 60 psi (6.3 lps @ 420 kPa) (без системы охлаждения) | pdf_vision |
| Мин. управляемая мощность | 11 hp (5 kW) | pdf_vision |
| Мин. управляемый крутящий момент | 32 ft-lb (24 Nm) | pdf_vision |
| Значение инерции | 570 lb/in² | pdf_vision |
| Вес | 360 lb (163 kg) | pdf_vision |
Графики / чертежи

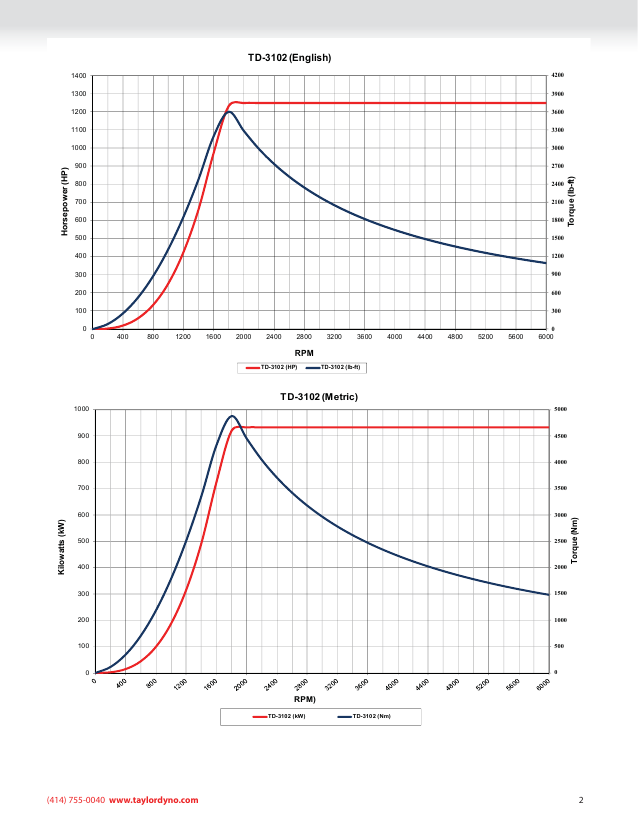

performance_chart
Страница с двумя графиками мощности и крутящего момента двигателя TD-3102 (в английских и метрических единицах), кривые HP/kW и lb-ft/Nm в зависимости от RPM

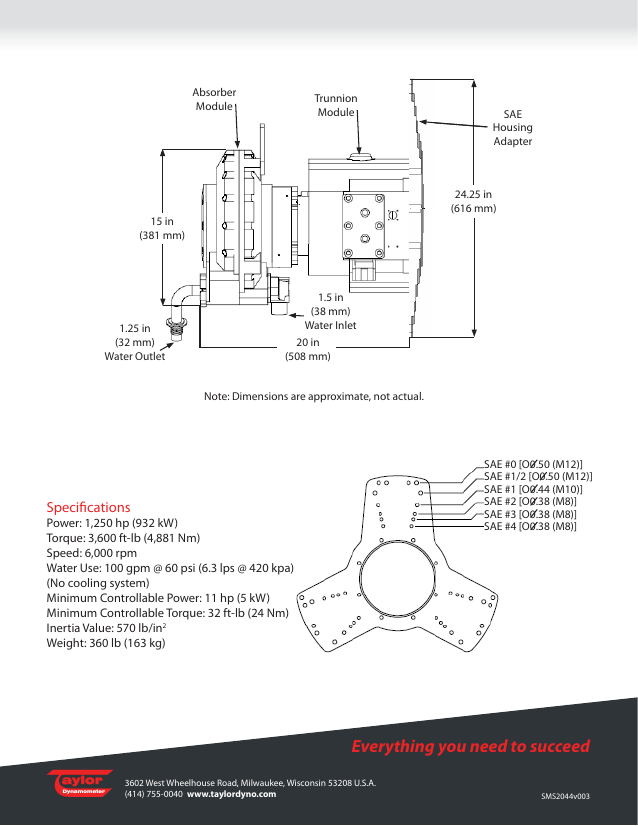

dimension_drawing
Технический чертёж динамометра (абсорбер, триммерный модуль, адаптер SAE) с основными размерами и таблицей спецификаций (мощность 1250 hp, крутящий момент 3600 ft-lb, скорость 6000 rpm, вес 360 lb)
Документы
Переносные динамометры Taylor Dynamometer's серии TD могут быть установлены на двигателе в течение нескольких минут. Можно проводить испытания в закрытом помещении или снаружи. Вам не нужен специальный моторный стенд или испытательная камера, просто установите динамометр прямо на двигатель. Можно даже проверить двигатель, в то время как он находится в упаковочном ящике. Даже начинающий механик может легко выполнить первичные обкаточные запуски, запуски на полной мощности и проверку регулятора оборотов.
Система сбора данных и управления компании Taylor - DynPro.
TD-3102 совместно с системой сбора данных Тейлора и управления DynPro создает цветные диаграммы, схемы и таблицы экспериментальных данных. DynPro работает одинаково хорошо с динамометрами типа водяного тормоза, токовихревыми динамометрами, динамометрами постоянного и переменного тока.
