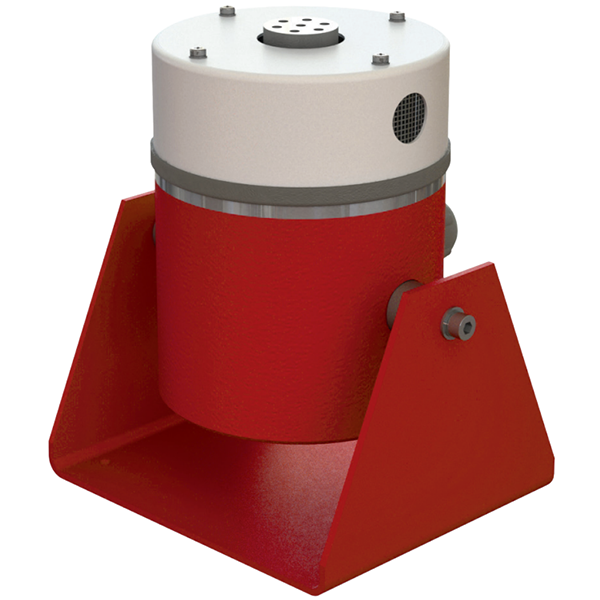

Переносной вибростенд Data Physics GW-V2/PA30E
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (31)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 9 | blms_full |
| Диаметр арматуры, мм | центр. втулка | blms_full |
| Масса арматуры, кг | 0,01 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 11 500 | blms_full |
| Макс. перемещение (пик-пик), мм | 2,5 | blms_full |
| Макс. усилие (ШСВ), H | 3 | blms_full |
| Макс. ускорение (синус), g | 91 | blms_full |
| Макс. скорость, м/с | 0,73 | blms_full |
| Продольная жёсткость, кг/мм | 0,32 | blms_full |
| V55_присоединительный размер | 4.08 [103.5] | pdf_vision |
| V55_размер | 3.00 [76.2] | pdf_vision |
| V55_высота | 15.50 [393.7] | pdf_vision |
| V55_ширина основания | 8.50 [216] | pdf_vision |
| V55_кабельный ввод | Cable Entry | pdf_vision |
| V100_армопояс | 4 x 0.433 [11 mm] Foundation Anchor Studs | pdf_vision |
| V100_арматурный ввод | 1 Nhalist Air Outlet for 0.5 [13 mm] Hose Nipple | pdf_vision |
| V100_кабельный ввод | Cable Entry | pdf_vision |
| V100_размер | 7.00 [178] | pdf_vision |
| V100_высота | 14.65 [372.2] | pdf_vision |
| V100_размер2 | 6.57 [167] | pdf_vision |
| V100_ширина | 13.94 [354] | pdf_vision |
| Опции_1 | Бериллиевые медные spider для вибростендов V2 и V4 для снижения осевой жёсткости | pdf_vision |
| Опции_2 | Цапфы (trunnions) для моделей V4, V20, V55 и V100 | pdf_vision |
| Опции_3 | Трёхосевые конфигурации испытаний для моделей V20, V55 и V100 | pdf_vision |
| Опции_4 | Метрическая и имперская резьба стола | pdf_vision |
| Компания | Data Physics Corporation | pdf_vision |
| Адрес | 1741 Technology Drive, Suite 260, San Jose, CA 95110 | pdf_vision |
| Телефон | (408) 437-0100 | pdf_vision |
| Факс | (408) 437-0509 | pdf_vision |
| Сайт | www.dataphysics.com | pdf_vision |
| Сертификация | ISO 9001 | pdf_vision |
Графики / чертежи
dimension_drawing
Габаритные чертежи вибростендов V55 и V100 (Data Physics), размеры, снизу список опций и контакты
Документы
Переносной вибростенд малой мощности находит множество применений, в том числе использование в исследованиях, проводимых в космосе, исследованиях в области медицины, исследованиях, направленных на анализ материалов, а также при испытаниях различных электронных и механических узлов и малогабаритных деталей.
Модульная конструкция вибростендов позволяет гибко адаптировать систему под конкретные требования заказчиков, создавая идеальное техническое решение.
Макс. усилие (Синус), Н
Диаметр арматуры, мм
центр. втулка
Масса арматуры, кг
0,01
Резонанс арматуры +/- 5%, Гц
11 500
Макс. перемещение (пик-пик), мм
2,5
Макс. усилие (ШСВ), H
Макс. ускорение (синус), g
Макс. скорость, м/с
0,73
Продольная жёсткость, кг/мм
0,32
Data Physics GW-V2/PA30E
165,7 Кб
