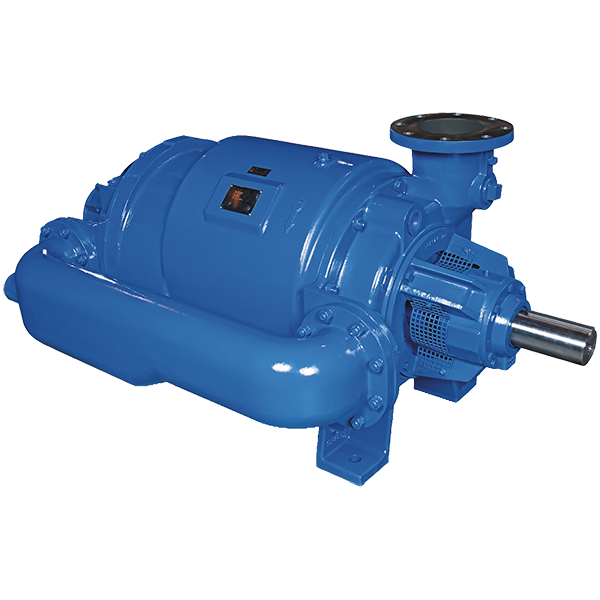

Водокольцевой вакуумный насос Nash TC 8
Бренд: Nash PDF частично фото с blms.ru
Характеристики (19)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | 150 мм | blms_full |
| Фланец (выход) | 100 мм | blms_full |
| Габариты (ДxШxВ), мм | 1552 х 846 х 737 | blms_full |
| Производительность, м³/ч | 2050 | blms_full |
| Уплотнения вала | сальник (стандартная комплектация), механические уплотнения (одностороннего / двустороннего действия) или картридж по запросу | blms_full |
| Материал конструкции | чугун, высокопрочный чугун (ВЧШГ), нержавеющая сталь | blms_full |
| Предельное остаточное давление, мбар (абс.) | 30 | blms_full |
| Телефон | +49 911 1454-0 | |
| Факс | +49 911 1454-6935 | |
| Номер для заказа | LRP:B-PB120-A1-RU | |
| Название | Типовые ряды NASH TC/TCM | pdf_vision |
| Тип | Двухступенчатые жидкостно-кольцевые вакуумные насосы | pdf_vision |
| Область вакуума | До 27 мбар абс. (0,1 inch HgA) | pdf_vision |
| Конфигурация колёс | Многоконтактные уплотнительные колёсы: одинарного и двойного действия (или кассеты) | pdf_vision |
| Гидравлическая конфигурация | Наскос из высокого-простого или ШЦП: 6 бар абс. (75 psig) стандарт | pdf_vision |
| Гидравлическая конфигурация из насоса на я первичного вакуум | 12 бар абс. (150 psig) стандарт | pdf_vision |
| Область производительности | 170 - 3740 м³/ч (100 - 2200 CFM) | pdf_vision |
| Материал | Вакуумноплотный чугун (ВЧЦГ) или нержавеющая сталь | pdf_vision |
| Примечание 2 | M = 1 х боковой из натриевого干细胞 | pdf_vision |
Графики / чертежи
performance_chart
Типовые ряды водокольцевых вакуум-компрессоров NASH TC/TCM: график диапазонов производительности, exploded-схема насоса, таблица габаритных размеров моделей TC 1–11 и TCM 1–3
Документы
Gardner Denver один из самых крупных в мире производителей промышленного оборудования и инструментов, систем хранения и транспортировки веществ, жидкостей и газов для решения любых задач производства. Его подразделение NASH разрабатывает и изготавливает насосы и компрессоры для перемещения огромных объёмов газа/жидкости в сложных условиях эксплуатации на длительных рабочих итерациях.
Мы рады предложить вам серию жидкостно-кольцевых двухступенчатых вакуумных насосов NASH TC/TCM. Конструкция насоса обеспечивает полноценную обработку жидкости в два этапа: подача в кольцевую крыльчатку частиц вещества, распределение этих частиц по камерам между лопастями с последующим отводом из системы. Такая схема обработки жидкости обезопасит от импульсных выбросов частиц и обеспечит плавную и чётко регулируемую подачу нужного количества жидкости.
Применяя высокопрочный чугун для корпуса и нержавеющую ста
