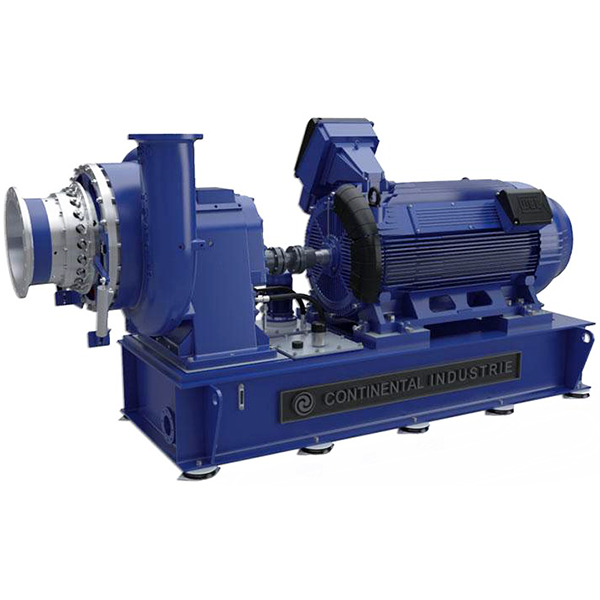

Одноступенчатые турбокомпрессоры Continental Industrie TCH 15.1
Бренд: Continental Industrie PDF интересно: producer не найден фото с blms.ru
Характеристики (43)
| Параметр | Значение | Источник |
|---|---|---|
| Производительность, м³/ч | 8 500 - 16 150 | blms_full |
| Мощность, кВт | 255 - 450 | blms_full |
| Частота вращения, об/мин | 3000 - 3600 | blms_full |
| Класс защиты | IP55 | blms_full |
| Материал конструкции | Чугун EN GJL-250 | blms_full |
| Уровень шума, дБ | 75 - 95 | blms_full |
| модель | TCH15.1 | pdf_vision |
| тип | Одноступенчатый центробежный турбокомпрессор | pdf_vision |
| конструкция | Integrally geared centrifugal single stage | pdf_vision |
| среда | Воздух | pdf_vision |
| семейство рам | TCH15.1 — масляный бак, встроенный в базовую раму | pdf_vision |
| корпус | Вертикальный разъём (Vertical Split) | pdf_vision |
| редуктор | Одноступенчатые спиральные шестерни, подшипники скольжения, принудительная смазка | pdf_vision |
| основные корпусные детали | Чугун EN GJL-250 | pdf_vision |
| крыльчатка | Алюминиевый сплав 2618A или нержавеющая сталь | pdf_vision |
| втулки (Vanes) | Алюминиевый сплав, нержавеющая сталь, бронза | pdf_vision |
| ведомые шестерни | Высокопрочная сталь 18CrNiMo7 | pdf_vision |
| быстрый вал | Высокопрочная сталь 18CrNiMo7 | pdf_vision |
| ведущий вал | Легированная сталь 34CrNiMo6 | pdf_vision |
| подшипники вала шестерни и быстрого вала | 4-сегментные (4-lobes), стальной сплав + белый баббит | pdf_vision |
| подшипники вала редуктора | Цилиндрические, стальной сплав + белый баббит | pdf_vision |
| базовая рама | Конструкционная сталь | pdf_vision |
| муфта | Гибкая, компактного типа | pdf_vision |
| входной фильтр/глушитель | Фильтрация 95% по классу F, EU G4 + байпасная заслонка | pdf_vision |
| привод IGV/VDV | Электрический линейный актуатор | pdf_vision |
| расширение (Expansion Joints) | DN400 / 250, стальные фланцы, нержавеющая сталь или EPDM сильфоны | pdf_vision |
| конусный диффузор | От входа DN250 к выходу DN350 — DN500 | pdf_vision |
| продувочный клапан (Blow-off valve) | DN150, электрический актуатор | pdf_vision |
| обратный клапан | DN350 – 500, двухлепестковый | pdf_vision |
| масло редуктора | Примерно 210 литров (ISO VG46) | pdf_vision |
| охлаждение масла | Воздух (по требованию — вода) | pdf_vision |
| охлаждающий вентилятор | IP55 — 50/60Гц | pdf_vision |
| привод компрессора | Электродвигатель, 2 полюса | pdf_vision |
| напряжение двигателя | Низкое, среднее или высокое | pdf_vision |
| частота сети | 50/60 Гц | pdf_vision |
| частота вращения двигателя | 3000 об/мин или 3600 об/мин | pdf_vision |
| класс защиты | IP55 | pdf_vision |
| испытание (Test Procedure) | ISO 5389 и ASME PTC10 | pdf_vision |
| механические испытания | Внутренний стандарт | pdf_vision |
| качество | ISO 9001:2015 | pdf_vision |
| опция | API 617/672 | pdf_vision |
| диапазон расхода | 0–15000 Nm³/ч | pdf_vision |
| диапазон давления | 20–160 кПа | pdf_vision |
Графики / чертежи
dimension_drawing

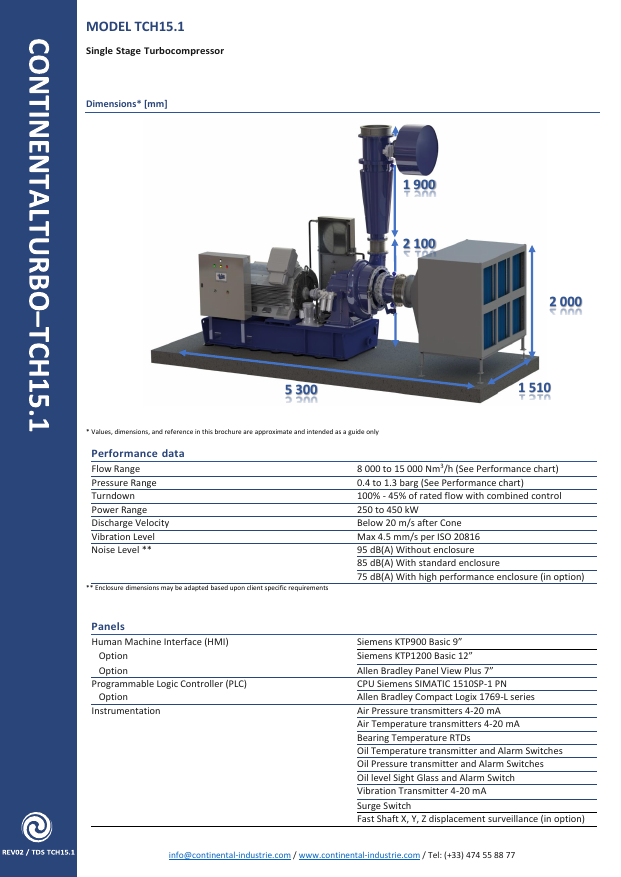

Технический лист одноступенчатого турбокомпрессора TCH15.1 с 3D-изображением, габаритными размерами, таблицами характеристик и панелей управления
Документы
Преимущества:
Надежность
Энергоэффективность
Низкий уровень вибрации
Низкий уровень шума
Простая и высокоточная конструкция
Стабильные эксплуатационные характеристики
Области применения:
Очистка воды и сточных вод
Промывка фильтров противотоком
Производство биогаза
Дегазификация полигонов твердых отходов
Опреснение воды
Производство технического углерода
Процессы, включающие горение
Производство серы
Создание кипящего слоя
Флотация
Производство серной кислоты
Вакуумная очистка
Пневмотранспорт
Компоненты компрессоров серии TCH Turbo
1. Спиральный корпус
2. Редуктор
3. Привод ЛРД
4. Направляющие лопатки на входе в компрессор (НЛВ)
5. Выступающее вперед рабочее колесо
6. Лопатки регулируемого диффузора (ЛРД)
1. Несущая рама
2. Турбокомпрессор
3. Привод компрессора
4. Впускной фильтр / Глушитель
5. Местная панель управления
6. Регулируемый конический диффузор / Глушитель
7. Компенсатор из не
