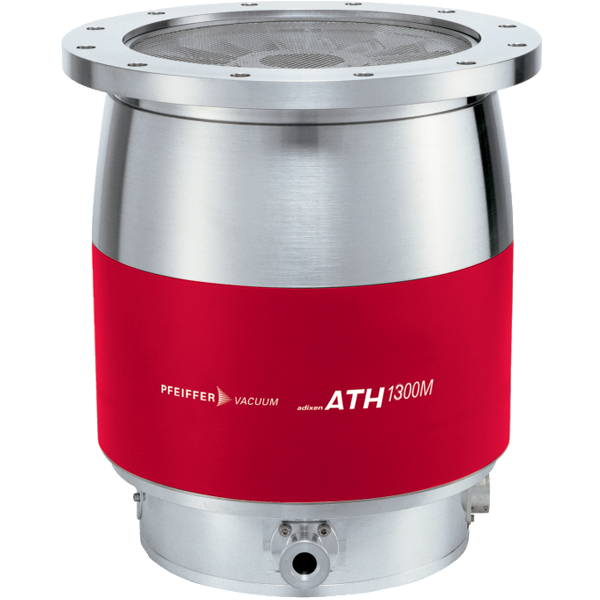

Турбомолекулярный насос на магнитном подвесе Pfeiffer Vacuum ATH 1300 M
Бренд: Pfeiffer интересно: producer не найден фото с blms.ru
Характеристики (12)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN160/DN200 | blms_full |
| Фланец (выход) | DN40 | blms_full |
| Вес, кг | 34 | blms_full |
| Частота вращения, об/мин | 39 000 | blms_full |
| Скорость откачки по N₂, л/с | 920 | blms_full |
| Скорость откачки по H₂, л/с | 490 | blms_full |
| Скорость откачки по He, л/с | 810 | blms_full |
| Скорость откачки по Ar, л/с | 920 | blms_full |
| Предельное остаточное давление N₂, мбар | 1,5 | blms_full |
| Предельное разряжение, мбар | < 6 · 10⁻⁹ | blms_full |
| Тип охлаждения | Водяное | blms_full |
| Контроллер | OBC | blms_full |
Документы
📄 Product_Leaflet_ATH_1600_1603_MT_M_Global_EN.pdf 📄 Instruction_Manual_ATH_1603_2303_M_EN_en.pdf 📄 Instruction_Manual_ATH_1603_2303_M_DE_de.pdf
Насосы серии АТН-М относятся к классу больших гибридных турбонасосов и сочетают в себе две последовательно выстроенные ступени: турбомолекулярную и молекулярную. Первая ступень обеспечивает высокую скорость откачки и глубокое разряжение, а вторая - большие степени сжатия и широкий диапазон допустимых давлений на фланце выхлопа.
Ротор всех насосов этой серии имеет магнитный подвес, что исключает применение смазки и делает серию АТН-М абсолютно безмасляной. Это же обстоятельство, в отличие от насосов на подшипниках качения, обеспечивает отсутствие трения. Таким образом, насосы серии АТН-М, при использовании их в чистых процессах, не требуют периодического обслуживания. Во многих применениях такого рода АТН-М непрерывно работают многие годы без единого вмешательства.
Геометрия поверхностей ротора и статора каждой модели АТН-М вычислена при помощи компьютера. При этом ключевыми условиями бы
