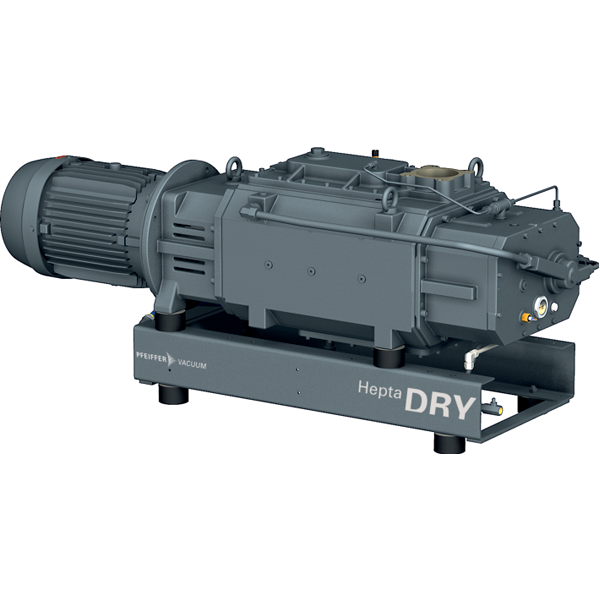

Винтовой вакуумный насос Pfeiffer Vacuum Hepta 630
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (40)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 100 ISO-K | blms_full |
| Фланец (выход) | DN 100 ISO-K | blms_full |
| Вес, кг | 550 | blms_full |
| Давление охлаждающей жидкости, мбар | 1000 - 6000 | blms_full |
| Температура охлаждающей жидкости, °C | 10 - 30 | blms_full |
| Мощность, кВт | 15 | blms_full |
| Частота вращения, об/мин | 630 | blms_full |
| Класс защиты | IP55 | blms_full |
| Предельное давление, мбар | 0,01 | blms_full |
| Уровень шума, дБ | 70 | blms_full |
| Ambient temperature 5-50 °C | 41-122 °F | 278-323 K | |
| Cooling water pressure 1,000-6,000 hP | 750-4,500 Torr | | |
| Cooling water temperature 10-30 °C | 50-86 °F | 283-303 K | |
| Mains requirement | voltage 50 Hz 190 – 208/220 – 240/380 – 415 V | |
| Nominal rotation speed at 50 Hz 3,000 rpm | 3,000 min-1 | |
| Ultimate pressure < 1 · 10-2 hPa | < 7.5 · 10-3 Torr | < 1 · 10-2 mbar | |
| Weight 550 kg | 1,212.53 lb | |
| Please contact us | T +49 6441 802-0 | |
| ambient_temperature | 5-50 °C | 41-122 °F | 278-323 K | pdf_vision |
| cooling_water_pressure | 1,000-6,000 hPa | 750-4,500 Torr | 1,025-6,000 mbar | pdf_vision |
| cooling_water_temperature | 10-30 °C | 50-86 °F | 283-303 K | pdf_vision |
| flange_in | DN 100 ISO-K | pdf_vision |
| flange_out | DN 100 ISO-K | pdf_vision |
| mains_requirement_voltage_50_Hz | 190 - 200/220 - 240/380 - 415 V | pdf_vision |
| motor_rating_50_Hz | 15 kW | pdf_vision |
| nominal_pumping_speed_at_50_Hz | 830 m³/h | pdf_vision |
| nominal_rotation_speed_at_50_Hz | 3,000 rpm | 3,000 min⁻¹ | pdf_vision |
| operating_fluid | D1, synthetic diester based oil | pdf_vision |
| operating_fluid_filling | 31 l | pdf_vision |
| protection_category | IP55 | pdf_vision |
| sound_pressure_level | 70 dB(A) | pdf_vision |
| ultimate_pressure | < 1 · 10⁻² hPa | < 7.5 · 10⁻³ Torr | < 1 · 10⁻² mbar | pdf_vision |
| weight | 590 kg | 1,212.53 lb | pdf_vision |
| order_number_Hepta_630_P | PU V62 430 | pdf_vision |
| accessory_operating_fluid_D1_synthetic_diester_based_oil_1_l | PK 005 875 -T | pdf_vision |
| accessory_operating_fluid_D1_synthetic_diester_based_oil_5_l | PK 005 876 -T | pdf_vision |
| accessory_dust_separator_SAS_100_dust_separator_DN_100_ISC_K | PK 200 512 | pdf_vision |
| accessory_dust_separator_exhaust_filter_Exhaust_filter_DN_80 | PU 200 103 | pdf_vision |
| accessory_check_valve_Check_valve_Hepta_400_P_630_P | PU 200 202 | pdf_vision |
| accessory_check_valve_PTC_resistor_tripping_unit_for_PTC_res | P 4768 052 FQ | pdf_vision |
Графики / чертежи
dimension_drawing

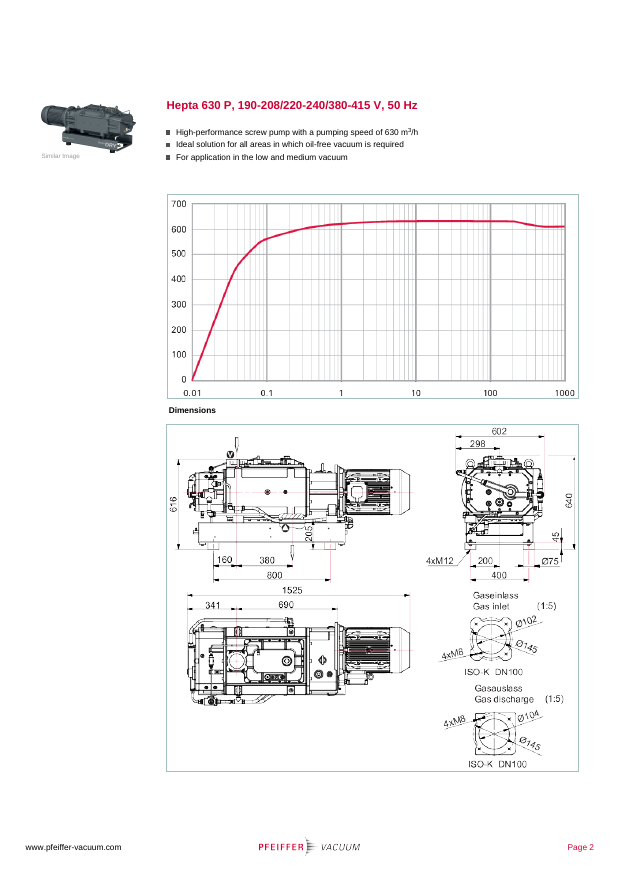

Техническая страница datasheet винтового вакуумного насоса Pfeiffer Hepta 630 P: график быстроты откачки и чертёж габаритных размеров с размерными линиями и присоединениями (ISO-K DN100)
Документы
Безмасляный винтовой насос со скоростью откачки 630 м3/ч при 50/60 Гц:
• Сетчатый всасывающий фильтр
• Система водяного охлаждения с термостатическим клапаном и датчиком температуры
• Реле температуры в корпусе
• Осевые уплотнения с масляной смазкой
• Подача масла, штуцер D1
• Идеальное решение для всех сфер, требующих создания безмасляного вакуума
• Пригоден для применений, требующих создания низкого и среднего вакуума
Фланец (вход)
DN 100 ISO-K
Фланец (выход)
DN 100 ISO-K
